Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii

  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
  • Detachable Crimping Mini Dimmable LED Driver 12W/20W/35W C.C. KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii
Lugar de origem CHINA
Marca KREATPOWER
Certificação CE
Número do modelo A partir de 1 de janeiro de 2014, o número total de unidades de produção da União é de 10 000 unidad
Quantidade de ordem mínima 100
Preço Negotiation
Detalhes da embalagem Embalado em saco plástico de bolhas em primeiro lugar e depois reforçado com caixa para embalagem ex
Tempo de entrega 1, amostra e ordem pequena: Dentro de 5 dias de trabalho após ter recebido seu pagamento. 2, pedido
Termos de pagamento T/T ou união ocidental
Habilidade da fonte 10,000pcs pelo mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem nominal de entrada 220-240Vac 50Hz /60Hz A C.C. entrou a escala de tensão 200-240Vdc
Modo de funcionamento Constant Current Método de controlo Dimming PUSH primário e Dimming DALI
Realçar

O escurecimento de friso destacável conduziu o motorista

,

Motorista do diodo emissor de luz de KL12C-PDii Dimmable

,

Motorista do diodo emissor de luz de KL20C-PDii Dimmable
Deixe um recado
Descrição de produto

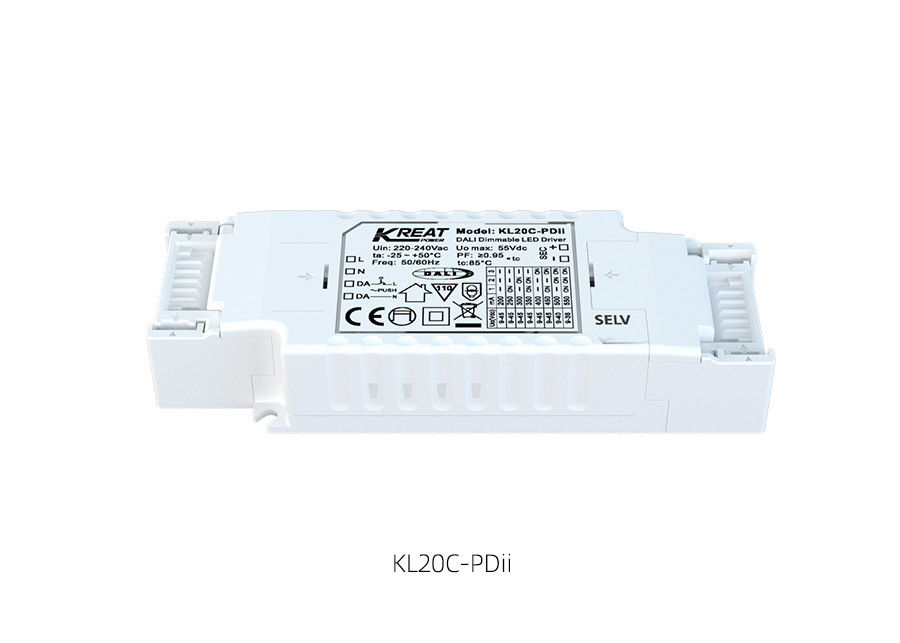

Mini driver LED dimmable 12W/20W/35W com C.C. removível

A partir de 1 de janeiro de 2014, o número de veículos da categoria A deve ser alterado em conformidade com o anexo II.



1Descrição.

-- Mini-dimensões e roupa de enxaguante desmontável para várias luminárias

--Frequência para toda a gama de atenuação

-- Potência em estado de espera inferior a 0,5 W

- Dimming primário com botão

--Interface DALI DT6 integrada

- Proteção: curto-circuito / sobre temperatura / sobre tensão

--Corrente de redução para temperaturas ambientais elevadas

- Aperta para dim com função de memória

-- Garantia de 5 anos



Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 0



2.Parâmetros



  Minissérie KL12C-PDii KL20C-PDii KL35C-PDii
Input Tensão de funcionamento 198-264Vac 50Hz /60Hz
Voltagem nominal de entrada 220-240Vac 50Hz /60Hz
Intervalo de tensão de entrada CC 200-240Vdc
Corrente de entrada 0.08A Max. 0.12 Max. 0.2 Max.
Corrente de entrada < 15A (largura de pulso de meia corrente100μs) @230Vac
Fator de potência ((@230V100% carga) ≥ 0,90 ≥ 0,93 ≥ 0,93
Distorção harmónica total Tipicamente: 13% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W (@230Vac quando PUSH ou DALI estiverem desligados)
Eficiência ((@230Vac, 100% de carga) 83% 85% 85%
Método de fiação 0.75-1.5mm2 00,5-1,0 mm2 00,5-1,0 mm2
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Exigência de ondulação (sem piscar ou lamber) Valor do piscar: inferior a 2% para toda a gama de atenuação
Tempo de arranque < 1s (@230Vac,)
Voltagem de saída sem carga 30 V DC Max. 55 V DC Max. 55 V DC Max.
Faixa de tensão de saída de carga 6-24V DC 9-45 V DC 9-40V DC
Potência de saída de carga total 12W 20W 35 W
Corrente de saída de carga 350mA ((6-24) 500mA ((6-24) 550mA ((6-22) 700mA ((6-17) 200mA ((9-45) 250mA ((9-45) 300mA ((9-45) 350mA ((9-45) 400mA ((9-45) 450mA ((9-45) 500mA ((9-40) 550mA ((9-36)

700mA ((9-40) 750mA ((9-40) 800mA ((9-38) 850mA ((9-36)

900mA (→ 9-36) 950mA (→ 9-36) 1000mA (→ 9-35) 1050mA (→ 9-33)
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, wIrãoSecção transversal:00,5-1,0 mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:20M)
Dimming DALI Dimming DALI (max. comprimento da condução:300M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)

Falta de saída

Proteção de circuito

 Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI A norma IEC 62386-102, a norma IEC 62386-207 DT6
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Tipo de instalação Instalação independente
Com enxaguante 88*52*25,5 mm 116*40,5*2 mm 136*42,5*24 mm
Com um comprimento não superior a 50 mm   78*40,5*22 mm 96*42,5*24 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 20 unidades no máximo.
Requisito de embalagem Instruções de utilização + cartão+cartão externo ((K=A)
Peso 105 g 159 g 209 g
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e ambiente de 25 graus, salvo especificação.




3. Dimensão (Unidade: mm)

Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 1

4Diagrama de fiação.



Fig. ADALIDim.Minha

Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 2

Fig.BCarregue em DimMinha

Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 3

5Desvalorização.

Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 4

6. Curva de atenuação

Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 5

7.Configuração de engrenagem atual

●:ON ○:OFF (SEC1 SEC2)



Motor de LED mini-dimmavel desmontável 12W/20W/35W CC KL12C-PDii / KL20C-PDiii / KL26C-PDii / KL35C-PDii 6

8. ON/OFF & Descrição da operação de atenuação

A. Pressione brevemente o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED se ligará ou desligará.

B. Dimming: premir e manter pressionado o interruptor PUSH (1S-8S), o condutor LED pode atingir dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a dimming PUSH tem função de dimming memory.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 s

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo host DALI. A faixa de atenuação é de 0-100%.



9. assuntos que necessitemAA intenção

1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda de LED pode ser danificada.

2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
