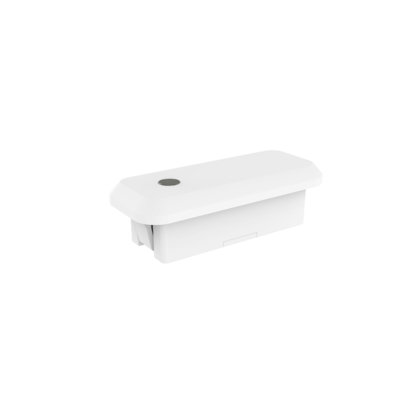

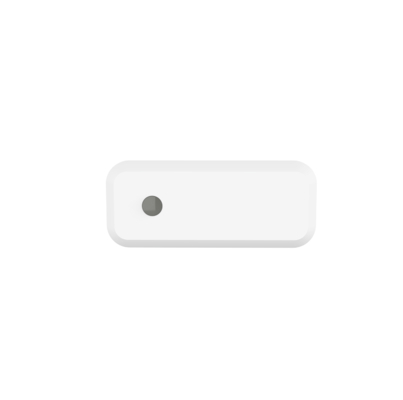

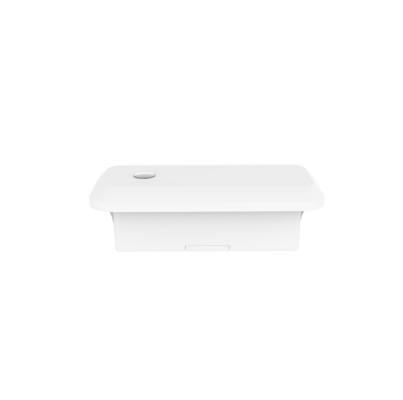

Sensor dimmavel de microondas de 12 Vdc com função de recolha de luz do dia para luz de painel e luz linear

[Características do Produto]

• EmbutidoInstalação embutida Sensor de presença
• Adota tecnologia de antena de micro-ondas patenteada de 24 GHz, suporta altura máxima de instalação de 4m
• Com tecnologia RF alemã, 5 anos de garantia do produto
• Função de sensor de movimento, micro-movimento e luz do dia
• Aplicável para banheiros, salas de estar, cozinhas e outros ambientes onde a detecção de movimento e micro-movimento é necessária
• Controle remoto disponível para configuração de parâmetros

[Parâmetros]

Função LIGAR-DESLIGAR

detectar o corpo humano na área de detecção para realizar

[Alcance de detecção] sinal de movimento mantido  Presença humana: detectar o corpo humano na área de detecção para realizar grande sinais de movimento
 (caminhar) para acionar a indução e saída de alto nível (como controlar as luzes ligadas e desligadas) e, em seguida, detectar micro movimento sinais (inclinação do corpo para frente, para trás, balançar os membros, balançar a cabeça, digitar, jogar no celular e outros micro movimentos.) assim como a detecção de sinais vitais respiratórios humanos causados pela cavidade abdominal, expansão do tórax etc para manter a saída em alto nível (comos controlar as luzess sempre acesas)Ausência humana: nenhum sinal detectado na área de detecção e saída de baixo nível (controlar a lâmpada desligada)]Diagrama]Dimensão (

unidades: mm)

l Funçãol

• [Instrução de instalação]​

[Alcance de detecção]

• [Controle Remoto]

[Inicialização]

Após ligar, o sensor liga automaticamente a luz com 100% de brilho e faz uma autoverificação por 10s. Durante a inicialização, o sensor não consegue detectar movimento. Ele entra no modo de detecção após a inicialização e, durante esse período, a lâmpada permanece com 100% de brilho.

[Configuração padrão]

Sensibilidade: 100%   Tempo de espera: 5s   Sensor de luz do dia: Desativar    Período de espera: 0s    Nível de escurecimento em espera: 20%

[

Aviso de aplicação

]

l

O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação e alterar a configuração.

l O produto tem boa capacidade de penetração em plástico, madeira, etc., mas a antena do módulo de micro-ondas não deve ter acessórios de metal ou invólucros de metal, invólucros de vidro, etc., na frente direta ou nas proximidades, caso contrário, isso afetará a transmissão e recepção da antena.l

l

limiar de luz do dia está em um ambiente ensolarado, sem sombras e condições de reflexão difusa da luz ambiente. Em diferentes períodos, climas e ambientes, o

 valor da luz do dia detectado pelo sensor de luz pode ser diferente.

A distância de instalação do produto é recomendada para ser superior a 1,5m; a distância de instalação entre o produto e o roteador deve ser superior a 1,5m, para não causar interferência no funcionamento normal do sensor de micro-ondas. l  O plano de montagem do produto (por exemplo, substrato de alumínio, placa de circuito impresso) precisa estar a uma certa diferença de altura do plano da antena do módulo de micro-ondas, e o plano da antena do módulo de micro-ondas deve ser mais alto que o plano próximo em mais de 5 mm, a fim de obter o melhor efeito de detecção.l Uma fonte de alimentação regulada DC com tensão de saída estável, baixa corrente e coeficiente de ondulaçãot

, a ondulação da fonte de alimentação deve ser inferior a 50mV, e a corrente mínima de carga da fonte de alimentação deve ser superior a 120mA, e também é recomendado configurar um capacitor eletrolítico de não menos de 100uF

terminal VCC de alimentação de entrada.

A instalação do produto o mais longe possível de grandes equipamentos de metal, tubulações, saídas de ar condicionado, saídas de exaustão, máquinas de fumaça e outras cenas, de modo a evitar que a vibração do equipamento afete o efeito de detecção.l O módulo de micro-ondas deve evitar a proximidade da fonte de alimentação de acionamento CA, ficar longe da ponte retificadora da fonte de alimentação de acionamento, transformador, tubos de comutação e outros dispositivos de alta potência, para evitar interferência de sinais de alta frequência no funcionamento normal do módulo de micro-ondas.l Design do produto: a superfície da antena do módulo de micro-ondas e seus circuitos próximos para evitar o fluxo de grandes correntes, evitando transformadores ou componentes de alta frequência próximos, a distância deve ser superior a 10 mm o mais longe possível. l  Ao fazer a fiação, o lado da antena e o lado dos componentes na parte traseira do produto não devem ser cobertos por fios ou ter grandes correntes passando, para não afetar o funcionamento normal do sensor.l A frente do produto e as proximidades não podem ser equipadas com acessórios de metal ou bloco de vidro, para não afetar o funcionamento normal do sensor, enquanto a espessura do plástico, tanto quanto possível, deve ser inferior a 1 mm, muito espesso afetará a detecção de módulos de micro-ondas e direcionalidade; o plano da antena de micro-ondas e a distância da carcaça devem ser maiores que 3,2 mml

Quando a estrutura do produto, o modo/circuito de alimentação, a tampa frontal da antena do sensor, etc. forem alterados, avise o fabricante do sensor para confirmar, para não fazer com que o produto funcione de forma inadequada. Caso contrário, o fabricante não se responsabiliza por qualquer responsabilidade correspondente pela anormalidade.
