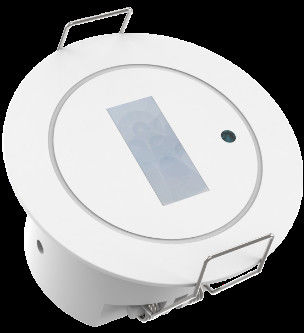

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m

  • Passive infra-red motion detector with NO or NC output with 4m mounting height
Lugar de origem China
Marca Merrytek
Certificação CE
Número do modelo MSA238D IR
Quantidade de ordem mínima 100 pcs
Preço Negociável
Detalhes da embalagem Caixa branca + etiquetas de caixa branca + cartão de papelão
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada 12-24VDC Corrente de trabalho 20mA no máximo.
Consumo de energia ≤ 0,5 W Função Contacto seco NO/NC
Disponível PIR Detecção de movimento, sensor de luz natural Altura de montagem 2.5-4m
Instalação De potência não superior a 50 kW corte o tamanho Φ45mm
Deixe um recado
Descrição de produto

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m


1Características
1) Detecção de movimento PIR
2) Aparência requintada com lente de Fresnel retangular plana
3) Saída de contacto seco NO/NC precisa
4) Disponível detecção de sensores de luz natural
5) A área de detecção, o tempo de espera e o limiar de luz diurna, etc., podem ser definidos por comando remoto.
6) Faixa máxima de detecção: 0-4 m de diâmetro do lado longo da detecção,0-1 m de diâmetro do lado curto da detecção
7) A detecção de movimento no corredor e nas sanitas é altamente recomendada.
8) Instalação em flush e instalação em superfície disponíveis
9) Dimensão mini compacta para montagem perfeita no teto



2.Parâmetros

Input/Output Voltagem de entrada 12-24V DC
Voltagem nominal 12/24V DC
Corrente de trabalho 20 mA no máximo
Consumo de energia ≤ 0,5 W @12/24 V DC
sinal de saída NO/NC contacto seco (configuração de fábrica NÃO contacto seco)
Parâmetro do sensor Função Detecção de movimento PIR, sensor de luz natural
Área de detecção Configuração remota: 100%/75%/50%/25%
Tempo de retenção Configuração remota: 2s/1min/3min/5min/10min/30min
Limite do sensor de luz diurna Configuração remota: 15 lux/50 lux/desativado
Faixa de detecção de raio (com base na sensibilidade de 100%) Movimento tangencial baseado na instalação de 3 m de altura: 0-2m do lado longo,0-0.5m do lado curto @25°C ((a faixa de detecção de movimento radial será encurtada)
Controle remoto Disponível
Altura de montagem 2.5-4m valor típico: 3m
Aplicação envIRonment Furo de perfuração Φ45 mm
Temperatura de funcionamento -25°C...+50°C ((a gama de detecção pode diferir em função das diferentes temperaturas))
Temperatura de armazenamento -40°C~+80°C
Garantia 3 anos ((disponível devido a problemas de qualidade do produto em aplicações internas)
Padrão de certificado Certificado Compatível com o CE
Requisitos ambientais Compatível com a RoHS
Classificação IP Proteção IP20

3. Dimensão

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 0

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 1



4Diagrama de fiação.

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 2

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 3

Sugestão de layout de fiação:

1. A fiação de mão em mão é altamente recomendada, mas a topologia de estrelas ou a topologia de árvores é fortemente depreciada
2Quando houver mais de um sensor PC numa linha, deve considerar que o consumo de corrente do equipamento não deve exceder a capacidade de carga do condutor.


5Detecção de radiação

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 4





6- Sinais de detecção.



O produto detecta os sinais de movimento humano e a seguir está uma descrição dos sinais de movimento:

sinal de movimento:Detetar o movimento significativo de seres humanos (caminhadas) na área de detecção.



7Controle remoto MH18

Detector de movimento infravermelho passivo com saída de NO ou NC, com altura de montagem de 4 m 5




Para mais informações, por favor entre em contacto com o nosso representante de vendas.
