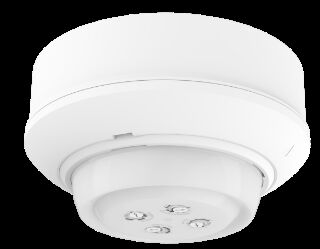

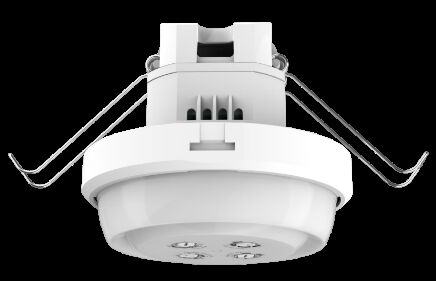

Capacitação de detecção de 30 m de diâmetro Detectores de presença PIR independentes com altura de montagem de 6 m
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MSA069SIR |
| Quantidade de ordem mínima | 100 unidades |
| Preço | Negociável |
| Detalhes da embalagem | Caixa branca + etiquetas de caixa branca + cartão de papelão |
| Tempo de entrega | 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3 |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10,000pcs por mês |
Detalhes do produto
| Tensão de entrada | 220-240Vac, 50/60Hz | Corrente de trabalho | 20mA no máximo. |
|---|---|---|---|
| Consumo de energia | ≤0,5W | Função | ON/OFF cobertura de detecção de 30 m de diâmetro |
| Disponível | Detecção de movimento, sensor de luz natural | Altura de montagem | 2,5-6m |
| Instalação | Montagem embutida e montagem em superfície | tamanho de corte | Φ55 mm |
| Destacar | Detector de presença PIR de 30 m,Sensor de movimento PIR independente,Detector de movimento de altura de montagem de 6 m |
||
Descrição de produto
Detector de Presença PIR Autônomo com Cobertura de Detecção de 30m de Diâmetro
Detector de presença PIR autônomo avançado com cobertura de detecção de 30m de diâmetro e capacidade de montagem de 6m de altura.
Principais Características
- Tecnologia de detecção de movimento PIR
- Detecção de movimento precisa com canal de saída LIGA/DESLIGA
- Detecção integrada de sensor de luz ambiente
- Área de detecção configurável, tempo de retenção e limiar de luz ambiente via chave rotativa ou controle remoto
- Alcance máximo de detecção: 30-36m de diâmetro
- Relé de 26A com capacidade de carga resistiva de 2000W e indutiva de 1200W
- Funcionalidade de controle por botão PUSH
- Modos de detecção semi-automático e automático
- Modo inteligente IQ para ajuste automático do tempo de retenção
- Controle de sincronização para coordenação de múltiplos sensores
- Opções de montagem embutida e de superfície
Especificações Técnicas
Parâmetros de Entrada/Saída
| Tensão de entrada | 220-240V AC |
| Tensão nominal | 230V AC |
| Corrente de trabalho | 20mA máx. |
| Consumo de energia | ≤0.5W @230V AC |
| Sinal de saída | LIGA/DESLIGA |
| Tensão máxima de surto | 2KV(L/N, EN61000-4-5) |
| Corrente máxima de surto | 75A (50% Ipeak, twidth =500us, 230Vac carga total, partida a frio) |
| Carga máxima | 2000W de carga resistiva e 1200W de carga indutiva @230Vac |
Parâmetros do Sensor
| Função | Detecção de movimento PIR + sensor de luz ambiente |
| Área de Detecção | Configuração via chave rotativa/controle remoto MH18/controle remoto MH10: 100%/75%/50%/25% |
| Tempo de Retenção | Configuração via chave rotativa/controle remoto MH18/controle remoto MH10: Teste 2s/30s/1min/5min/10min/30min |
| Sensor de Luz Ambiente | Configuração via chave rotativa/controle remoto MH18/controle remoto MH10: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Desativar |
| Alcance de detecção por raio | 15-18m @25℃ com base em altura de montagem de 3m e movimento tangencial |
| Controle remoto | Disponível (controle remoto MH18/controle remoto MH10) |
| Alturas de montagem | 2.5-6m (valor típico: 3m) |
Recursos Avançados
Modo de Aprendizagem de Limiar de Luz Ambiente: Aprende automaticamente o nível de luz ambiente atual e o define como limiar.
Modo IQ: Ajusta automaticamente o tempo de retenção com base na frequência de acionamento do sensor (intervalo de 10s-10min).
Modo Pulso: Mantém ligado por 2s e bloqueia a detecção por 8s quando o movimento é detectado.
Controle por Botão PUSH: Suporta modos automático e semi-automático com capacidade de substituição manual.
Controle de Sincronização: Permite o controle em grupo de múltiplos sensores para controle de iluminação coordenado.
Ambiente de Aplicação
| Furo de perfuração | Φ55mm |
| Temperatura de trabalho | -25℃ a +50℃ (o alcance de detecção varia com a temperatura) |
| Temperatura de armazenamento | -25℃ a +50℃, umidade ≤60% (sem condensação) |
| Padrão de fiação | Diâmetro do fio: 0.2-2.5mm², Comprimento de decapagem do fio: 5-8mm |
| Garantia | 5 anos (aplicação interna) |
Certificações e Normas
| Certificado | Em conformidade com CE |
| Requisitos ambientais | Em conformidade com RoHS |
| Classificação IP | IP20 |
"N/A" significa não disponível
Dimensões do Produto
Diagrama de Fiação
Padrão de Radiação de Detecção
Configurações da Chave Rotativa
Configurações da Área de Detecção
| Engrenagem | Área de Detecção |
|---|---|
| 1 | 25% |
| 2 | 50% |
| 3 | 75% |
| 4 | 100% |
Configurações do Tempo de Retenção
| Engrenagem | Tempo de Retenção |
|---|---|
| 1 | Teste 2s |
| 2 | 30s |
| 3 | 1min |
| 4 | 5min |
| 5 | 10min |
| 6 | 30min |
| 7 | Modo Pulso |
| 8 | Modo IQ |
Configurações do Sensor de Luz Ambiente
| Engrenagem | Limiar de Luz Ambiente |
|---|---|
| 1 | 5lux |
| 2 | 15lux |
| 3 | 30lux |
| 4 | 50lux |
| 5 | 100lux |
| 6 | 150lux |
| 7 | Desativar |
Configurações de Prioridade de Luz Ambiente
| Engrenagem | Engrenagem de Prioridade de Luz Ambiente |
|---|---|
| 1 | 30lux LIGADO/200lux DESLIGADO |
| 2 | 50lux LIGADO/300lux DESLIGADO |
| 3 | 100lux LIGADO/400lux DESLIGADO |
| 4 | 150lux LIGADO/500lux DESLIGADO |
| 5 | Desativar |
Opções de Controle Remoto
Diretrizes de Instalação
- A instalação deve ser realizada por um eletricista profissional com a energia desligada
- A altura típica de instalação é de 3m apenas para uso interno. Evite a instalação perto de áreas quentes ou com mudanças rápidas de temperatura para evitar acionamentos falsos
- Certifique-se de que não haja objetos grandes dentro da área de detecção, pois o sensor não consegue detectar através de objetos
- Evite a colocação perto de objetos com alto reflexo, roteadores Wi-Fi, fornos de micro-ondas, etc., para evitar acionamentos falsos
- A função de área de detecção é baseada em uma temperatura ambiente de 25℃. O desempenho varia com as mudanças de temperatura
- A função de área de detecção é otimizada para movimento tangencial; o alcance de detecção de movimento radial é menor devido às características do PIR
Aviso Legal do Produto
Devido à complexidade da tecnologia do produto e às diferenças no ambiente de aplicação, é difícil garantir uma descrição completamente precisa ou completa, portanto, esta especificação é apenas para referência do usuário. Reservamo-nos o direito de fazer alterações nas especificações do produto sem notificar o usuário, e não fazemos nenhum compromisso ou garantia no sentido legal. Ao mesmo tempo, nossa empresa incentiva os usuários a complementar ou modificar o conteúdo de nossas especificações após o uso de nossos produtos.
