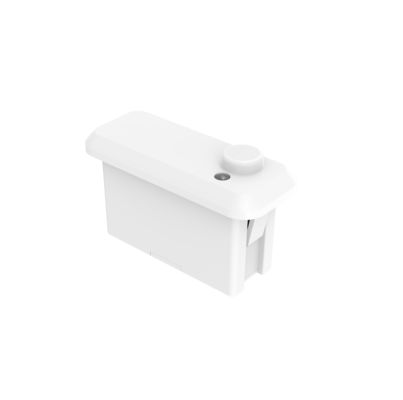

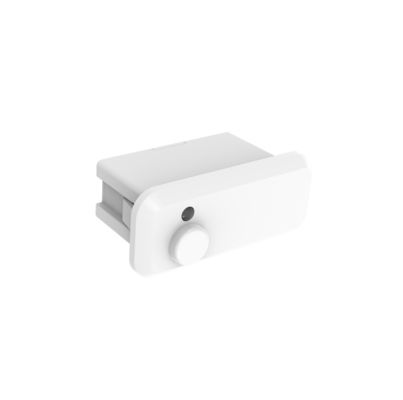

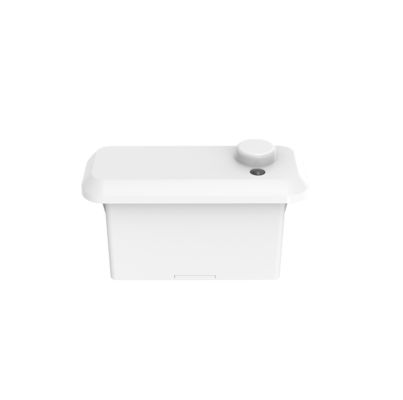

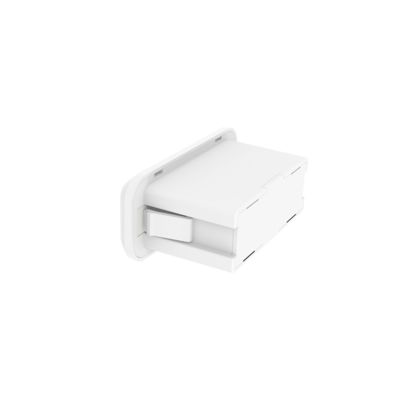

Sensor de micro-ondas de rede sem fio RF 2.4G para painel e luz linear com função de aproveitamento da luz natural

[Características do produto]

• Sensor de presença de instalação integrado, interface zhaga20 padrão
• Adotar 24GHz patenteado tecnologia de antena de microondas, suportar 4m max. altura de instalação
• Com tecnologia RF alemã, 5 anos de garantia do produto
• Função de sensor de movimento, de movimento menor e de luz natural
• Aplicável a casas de banho, salas de estar, cozinhas e outros ambientes onde seja necessária a detecção de movimento ou de pequenos movimentos
• Grupo de rede por 2.4G sem fio, sem necessidade de emparelhamento ou gateway.
• Fonte de saída 0-10V dim ou PWM dim, função de dim de 2 passos/3 passos.
• Todos os parâmetros dos sensores podem ser definidos por controlo remoto.

[Parâmetros]

[Descrição da função]

[Diagrama]

• Dimensão (unidade: mm)

• Função

• Conexão

• Instruções de instalação

[Rango de detecção]

Moçãosinal          Menoressinal de movimento

Presença humana:Detectar o corpo humano na área de detecção a realizargrandesinais de movimento(caminhar)para desencadear a induçãoenível de saída elevado (como luzes de comando ligadas e desligadas), e depois detectarMovimento menorsinais (corpo inclinado para a frente, para trás, membros balançando, balançando a cabeça, digitando, tocando telefones celulares e outros)Moções menoresNão.a)a detecção de sinais vitais respiratórios humanos causados pela cavidade abdominal, expansão torácicaetc.A produção de produtos industriais deve ser mantida em níveis elevados (comosLuz de controlosSempre ligado)

Ausência humana: não é detectado sinal na zona de detecção e nível de saída baixo (luz de comando desligada)

[Remote]MH15

MH17

[Initialização]

Após a ligação, o sensor acende automaticamente a luz a 100% de brilho e verifica-se por si mesmo para 45s-60s. Durante a inicialização, o sensor não é capaz de detectar movimento.Ele entra no modo de detecção após a inicialização, durante o qual a lâmpada mantém 100% de brilho.

[Configuração padrão]

Sensibilidade: 100%, tempo de espera: 5 s, sensor de luz do dia: desativar, período de espera: 0 s, nível de fraqueza de espera: 20%

[Aviso de pedido]

Eu...O sensor deve ser instalado por um eletricista profissional. Por favor desligue a energia antes de instalar, cablagem, alterar a configuração.

Eu...O produto tem uma boa capacidade de penetração no plástico, na madeira, etc., mas a antena do módulo de microondas não deve ter acessórios metálicos ou conchas metálicas, conchas de vidro, etc., na frente ou nas proximidades,Caso contrário, irá afetar a transmissão e recepção da antena..

Eu...A distância de detecção será afectada pela altura da instalação, pelo tamanho do objeto a detectar, pela velocidade de movimento, pelo impacto do ambiente de instalação,e a distância de detecção em direções diferentes terá um certo grau de variabilidade.

Eu...O limiar de luz do dia é em um ambiente ensolarado, sem sombras e condições de reflexão difusa da luz ambiente.o valor da luz diurna detectado pelo sensor de luz pode ser diferente.

Eu...Recomenda-se que a distância de instalação do produto seja superior a 1,5 m; a distância de instalação entre o produto e o roteador deve ser superior a 1,5 m,de modo a não causar interferências no funcionamento normal do sensor de microondas.

Eu...O plano de montagem do produto (por exemplo, substrato de alumínio, placa de PCB) deve estar a uma certa diferença de altura do plano da antena do módulo de microondas,e o plano da antena do módulo de microondas deve ser superior ao plano próximo em mais de 5 mm, a fim de obter o melhor efeito de detecção.

Eu...Deve utilizar-se uma fonte de alimentação regulada por corrente contínua com tensão de saída estável, corrente baixa e coeficiente de ondulação, a ondulação da fonte de alimentação deve ser inferior a 50 mV,e a corrente de carga mínima da fonte de alimentação deve ser superior a 120 mA, e recomenda-se também a instalação de um condensador eletrolítico com uma temperatura não inferior a 100 uF no terminal VCC da fonte de alimentação de entrada.

Eu...Instalação do produto o mais distante possível dos grandes equipamentos metálicos, condutas, aberturas de ar condicionado, aberturas de escape, máquinas de fumo e outros locais,para evitar que as vibrações do equipamento afetem o efeito de detecção.

Eu...O módulo de microondas deve evitar estar perto da fonte de alimentação de alimentação AC, estar longe da ponte de retificação de alimentação de alimentação, transformador, tubos de comutação e outros dispositivos de alta potência,para evitar que os sinais de alta frequência interferam no funcionamento normal do módulo de microondas.

Eu...Projeto do produto: superfície da antena do módulo de microondas e dos seus circuitos próximos para evitar o fluxo de grandes correntes, evitando transformadores ou componentes de alta frequência próximos,A distância deve ser superior a 10 mm, tanto quanto possível.

Eu...Quando estiverem ligadas, o lado da antena e o lado do componente na parte traseira do produto não devem estar cobertos por fios nem passar por grandes correntes,para não afetar o funcionamento normal do sensor.

Eu...A parte da frente do produto e as partes próximas não podem ser equipadas com acessórios metálicos ou blocos de vidro, de modo a não afetar o funcionamento normal do sensor,enquanto a espessura do plástico, tanto quanto possível para escolher menos de 1 mm, muito espessa afetará a detecção dos módulos de micro-ondas e direcionalidade; plano da antena de micro-ondas e a distância da concha deve ser superior a 3,2 mm

Eu...A superfície da antena do produto e o plano metálico (substrato de alumínio, casca de ferro) devem ter uma certa diferença de altura, a distância recomendada é superior a 0,5 mm.

Quando a estrutura do produto, o modo de alimentação / circuito, a cobertura frontal da antena do sensor, etc. mudar, por favor notifique o fabricante do sensor para confirmar, para não causar o produto a funcionar de forma indevida.Caso contrário, o fabricante não assume qualquer responsabilidade correspondente pela anomalia.
