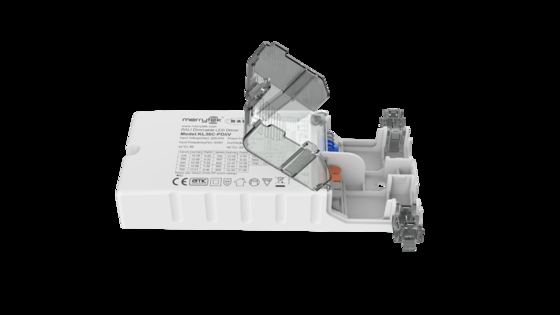

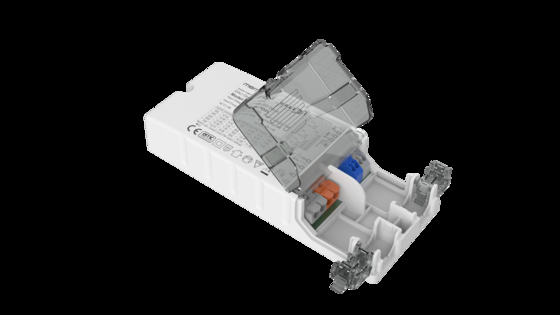

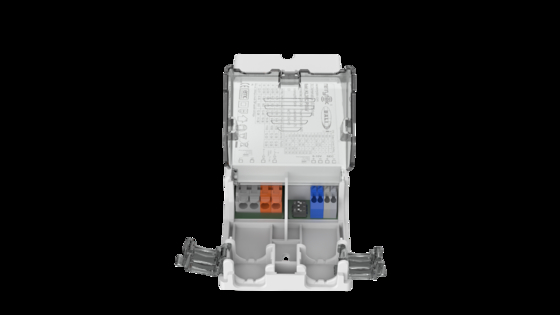

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos

  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
  • Easy-use series 36W Constant current dimmable LED Driver 500mA to 1100mA optional with DALI2 dimming and 5 years warranty period
Lugar de origem CHINA
Marca Merrytek
Certificação CE
Número do modelo KL36C-PDIIV
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca + Cartão, 50pcs/CTN
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou PayPal
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Intervalo de tensão de entrada CC 200-240Vdc
Modo de operação Constant Current Método de controle DALI DT6 e pushDIM e 1 10v dimmable LED driver
Fator de potência ≥0,95 Eficiência 88%
Atual 500-1100mA Dimensão 154x63x28mm
Classificação IP IP20 Garantia 5 anos
Destacar

Driver LED regulável de 36W

,

Driver LED com regulação DALI2

,

Driver de corrente constante 500mA-1100mA
Deixe um recado
Descrição de produto

Driver LED regulável de corrente constante de 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos



1. Descrição

- Sem cintilação para toda a gama de regulação

- Potência em espera inferior a 0,5W

- Regulação primária com um botão

- Regulação secundária com dimmer de 1-10V

- Interface DALI integrada DT6

- Proteção: curto-circuito / sobretemperatura / sobretensão

ONCompensação CLO

- Redução da corrente para alta temperatura ambiente

- pushDIM com a função de memória

- Garantia de 5 anos



2. Parâmetros

Entrada Tensão de operação 198-264Vac 50Hz/60Hz
Tensão nominal de entrada 220-240Vac 50Hz/60Hz
Faixa de tensão de entrada CC 200-240Vdc
Corrente de entrada 0,19A máx.
Corrente de irrupção de entrada <15A (Largura do pulso de meia corrente 100μs) @230Vac
Fator de potência (@230V100% de carga) ≥ 0,95
Distorção harmônica total Típico: 15% (@230Vac, 100% de carga)
Potência em espera ≤0,5W (@230Vac quando DALI desliga)
Eficiência (@230Vac, 100% de carga) 88% máx.
Método de fiação Secção transversal do fio: 0,75-2,5mm500

Disjuntor automático

(Calcular a corrente no fio)

 tipo B10 B13 B16 B20 B25 /
Número 20 25 35 ON ON /
tipo C10 C13 C16 C20 C25 C32
Número 35 50 ON 75 95 120
Saída Modo de operação Corrente constante
Tipo de carga LED
Requisito de ondulação (Cintilação ou Sem cintilação) Valor de cintilação: menos de 5% para toda a gama de regulação
Tempo de inicialização <1s (@230Vac); <0,5s (@200Vdc)
Tensão de saída sem carga 75V CC máx.
Faixa de tensão de saída de carga 9-58V CC
Potência de saída de carga total 36W máx.
Corrente de saída de carga 500-1100mA Para detalhes
Precisão de corrente/tensão constante Precisão de corrente constante ±5%
Método de fiação Secção transversal do fio: 0,75-1,5mm500
Método de controle Regulação PUSH primária Regulação PUSH primária (Comprimento máximo do fio condutor: 20m)
Regulação DALI Regulação DALI (Comprimento máximo do fio condutor: 300m)
Regulação 1-10V(0-10V) Regulação 0-10V (Corrente da porta＜1mA) sem função de desligamento
(Comprimento máximo do fio condutor: 20M)
Gama de regulação 0%-100%
Exceção Proteção Requisitos Sobretemperatura de saída
proteção		 Sim, sem função de autorrecuperação (Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de autorrecuperação (Pode ser consultado)

Operacional

Ambiente

 Temperatura/humidade de operação -25℃~50℃ Humidade: 85% (Sem condensação)
Temperatura/humidade de armazenamento -40℃~80℃, Humidade: 85% (Sem condensação)
Temperatura máxima da caixa (Tc) 85℃

Segurança

& EMC

 Padrão EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Padrão do protocolo DALI IEC62386-101 / 102 / 207 DT6 251 252 253
Padrão de segurança EN61347-1 EN61347-2-13
Certificação CE, ENEC, UKCA
Tensão suportável 3750Vac, 5mA, 60s (Entrada “L N”- Saída “SEC”)
Outros Graus de proteção IP20
Tipo de proteção Classe II
Tipo de instalação Instalação independente
Dimensão 154*63*28mm
Função de memória de corte Sim, memória de corte PUSH
Sincronização de regulação PUSH

Paralelo: 15 unidades máx.

Série: 25 unidades máx.
Requisito de embalagem Saco PE + caixa branca + manual + divisória + caixa exterior (K=A)
Peso 173±5g
Vida útil 5 anos @Ta carga total
Nota: Todos os parâmetros são testados com a tensão de entrada de 230VAC e ambiente de 25 °C, salvo especificação em contrário.



-. Dimensão (Unidade: mm)

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 0Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 1

4. Diagrama de fiação

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 2

Fig. A DALI Regulação7.

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 3Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 4

Regulação 1-10VPush RegulaçãoFig.7.

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 5

Regulação 1-10V5. Redução6. Curva de regulação7.





Configuração da engrenagem de corrente

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 6

Corrente (mA)

Driver LED regulável de corrente constante 36W da série Easy-use, 500mA a 1100mA opcionais com regulação DALI2 e período de garantia de 5 anos 7

DIPPomax(W)

Uout(V) 1 2 3
4 500 - -
- ON ON ON ON 550 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
- ON 33 ON ON 600 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
ON ON ON 33 ON 650 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
ON ON 33 33 ON 700 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
ON 33 33 33 ON 1100 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. -
- ON ON ON 33 1050 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. -
- 33 ON ON 33 1050 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
- ON 33 ON 33 1100 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
- 33 33 ON 33 1050 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. -
ON ON ON 33 33 1000 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. -
ON 33 ON 33 33 1050 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
ON ON 33 33 33 1100 A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. ON
ON 33 33 33 33 8. LIGA/DESLIGA & Descrição da operação de regulação A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará. B. Regulação: Pressione e segure o interruptor PUSH (1s-8s), o driver LED pode atingir a regulação, o brilho ou a regulação, a gama de regulação é de 1-100%.



C. Memória: A regulação PUSH tem uma função de memória de regulação.

D. Sincronização de regulação: A energia conectada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15s

E. Modo de regulação DALI: Conecte a fonte de alimentação ao sistema DALI e ele pode ser regulado pelo host DALI. A gama de regulação é de 0-100%.

9

. assuntos que precisam de

A



tenção1) A sequência de LED deve ser conectada à carga antes de ligar a energia de entrada, caso contrário, a sequência de LED pode ser danificada.2) Depois que a entrada do driver LED for desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
