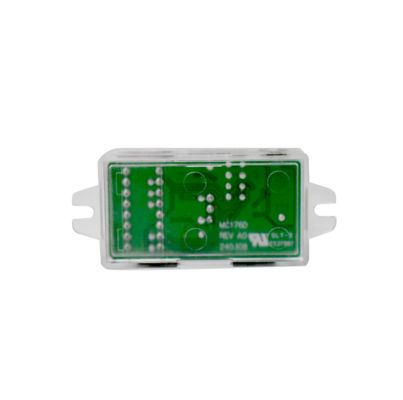

Sensor de Movimento DC para Micro-ondas, Com Função de Prioridade de Luz Diurna, Configuração por DIP Switch MC176D
| Lugar de origem | CHINA |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MC176D |
| Quantidade de ordem mínima | 100pcs |
| Preço | Negociável |
| Detalhes da embalagem | Saco de bolhas + divisória + caixa exterior (K=A) |
| Tempo de entrega | Dentro de 5 dias úteis para encomendas de amostras e pequenas encomendas; dentro de 3-4 semanas para |
| Termos de pagamento | T/T, Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Detalhes do produto
| Tensão nominal | 7,5-13 VCC | Corrente de trabalho | 16±2mA |
|---|---|---|---|
| Sinal de saída | Sinal de escurecimento 5V PWM | Frequência de trabalho | 50,8 GHz ± 75 MHz, faixa ISM |
| Altura de instalação | 3 m (máximo 6 m) | Temperatura de trabalho | Instalado: -25~60°C |
| Vida | Garantia de 5 anos@ta | ||
| Destacar | Sensor de movimento de microondas com recolha de luz diurna,Sensor de movimento DC de microondas,Sensor de microondas com interruptor DIP |
||
Descrição de produto
Sensor de Movimento DC para Micro-ondas, Com Função de Prioridade de Luz Natural
Características do Produto
- Entrada 7.5-13VDC, Compatível com fonte de alimentação DC ou 12VDC
- Fonte de alimentação do driver de LED para saída de energia auxiliar
- Sinal de escurecimento PWM de 5V, escurecimento de 3 ou 2 passos
- Toda a configuração de parâmetros do sensor de movimento por DIP
- Módulo de antena de baixa impedância com design de coluna de guia de luz, tamanho pequeno, pode reduzir a abertura da placa da lâmpada
- Função de prioridade de luz natural
Parâmetros
| Entrada | |
|---|---|
| Tensão nominal | 7.5-13VDC |
| Corrente de trabalho | 16±2mA |
| Tensão de ondulação | < 100mVp-p |
| Saída | |
| Sinal de saída | Sinal de escurecimento PWM de 5V |
| Sensor de Luz Natural | |
| Limiar de luz natural | 5Lux/15Lux/50Lux/Desativado |
| Prioridade de luz natural | LIGADO | DESLIGADO |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Nível de escurecimento | 25% |
| Parâmetros de Detecção | |
| Frequência de trabalho | 5.8GHz ±75MHz, banda ISM |
| Potência de transmissão | 1mW Máx. |
| Área de Detecção | 100%/75%/50%/25% |
| Tempo de Permanência | 5s/90s/3min/10min |
| Período de Stand-by | 0s/30s/10min/+∞ |
| Alcance de detecção (raio) | Instalação no teto a 3m de altura: r≥4m@0.3m/s, r≥2.5m@1m/s; Instalação horizontal a 2m de altura: r≥8m@0.3m/s, r≥4m@1m/s |
| Altura de instalação | 3m (6m Máx) |
| Ambiente | |
| Temperatura de trabalho | Integrado: -25~60℃ |
| Temperatura de armazenamento | -40℃…80℃, umidade ≤85% (sem condensação) |
| Padrões de Certificação | |
| Certificado | CE, RED (Pendente) |
| Requisitos ambientais | Em conformidade com RoHS 2.0, requisitos Reach |
| Classificação IP | IP20 |
| Outros | |
| Fiação | Terminal de 3 pinos de 2.0mm |
| Requisitos de instalação | instalação embutida |
| Requisitos de embalagem | Saco plástico + divisória + caixa externa (K=A) |
| Peso líquido | 13 ±2g |
| Vida útil | 5 Anos de Garantia@Ta |
Descrição da Função
| MC176D | Função |
|---|---|
| Função LIGAR/DESLIGAR | N/A |
| Função de escurecimento em duas etapas | Período de Stand-by definido como "+∞" |
| Função de escurecimento em três etapas | Período de Stand-by definido como "30S/10min" |
| Colheita de luz natural | N/A |
| Prioridade de luz natural | Período de Stand-by definido como "+∞" |
Diagramas de Operação
Função LIGAR/DESLIGAR (definir Período de Stand-by para "0s")
Função de Escurecimento de 2 etapas (definir Período de Stand-by para "+∞")
Função de escurecimento de 3 etapas (período de stand-by definido como "10S/1min/3min/5min/10min/30min")
Prioridade de Luz Natural
Diagramas
Dimensão(mm)
Fiação, Função
Configuração do DIP Switch
| Área de Detecção | Tempo de Permanência | Sensor de Luz Natural | Período de Stand-by | |
|---|---|---|---|---|
| Ligar | Desligar | |||
| ① LIGADO LIGADO 100% | LIGADO LIGADO 5S | LIGADO LIGADO 5Lux | 15Lux | LIGADO LIGADO 0S |
| ② - LIGADO 75% | - LIGADO 90S | - LIGADO 15Lux | 50Lux | - LIGADO 30S |
| ③ LIGADO - 50% | LIGADO - 3min | LIGADO - 50Lux | 100Lux | LIGADO - 10min |
| ④ - - 25% | - - 10min | - - Desativado | - | - - +∞ |
Diagrama de Radiação
Inicialização
O sensor ligará a luz com 100% de brilho pela primeira vez e a desligará após 10 segundos. Durante o período de inicialização, nenhum sinal de detecção de movimento externo será detectado.
Configuração Padrão
Sensibilidade: 100% Tempo de permanência: 5s Sensor de luz natural: Desativado; Período de stand-by: 0S; Nível de escurecimento de stand-by: 25%
Aviso de Aplicação
- O sensor deve ser instalado por um eletricista profissional. Por favor, corte a energia antes de instalar, fazer a fiação, alterar a configuração do switch DIP, etc.
- A distância de detecção está relacionada a fatores como a velocidade de movimento do objeto em movimento, o tamanho do objeto em movimento, a altura de instalação, o ângulo de instalação, se o ambiente de instalação é aberto e o material do refletor.
- Quando o sensor de micro-ondas é instalado na parede, a distância de detecção aumentará significativamente em comparação com a instalação no teto.
- Os parâmetros do sensor podem precisar ser reconfigurados em diferentes ambientes de instalação, consulte as instruções a seguir ou entre em contato com o fabricante.
- Este sensor é apenas para uso interno, vento e chuva externos, e objetos em movimento ao redor causarão acionamento falso.
- A altura de instalação do produto sensor não pode exceder 6 metros, e a altura ideal é de 3 metros; a distância entre os dois sensores deve ser superior a 3 metros.
- Quando o sensor é instalado em uma lâmpada de metal, em uma superfície refletora de metal ou em um ambiente fechado e estreito, as micro-ondas serão refletidas várias vezes e causarão acionamento falso.
- Por favor, certifique-se de que não haja sinais de movimento como ventiladores, motores DC, tubulações de esgoto, saídas de ar, etc. ao redor do sensor, caso contrário, o sensor poderá causar acionamento falso.
- Micro-ondas não podem penetrar metal, evite instalar em lâmpadas de metal fechadas ou semi-fechadas, e não deve haver metal ou vidro bloqueando o produto.
- Sensor com driver PWM / 0-10V diferente, o efeito de baixa luz pode ser diferente.
- Deve ser utilizada uma fonte de alimentação regulada DC com tensão de saída estável e baixo coeficiente de ondulação. A ondulação da fonte de alimentação deve ser inferior a 100mV; a corrente de carga deve ser superior a 25mA.
- Especificações e parâmetros do produto podem ser otimizados sem aviso prévio.
