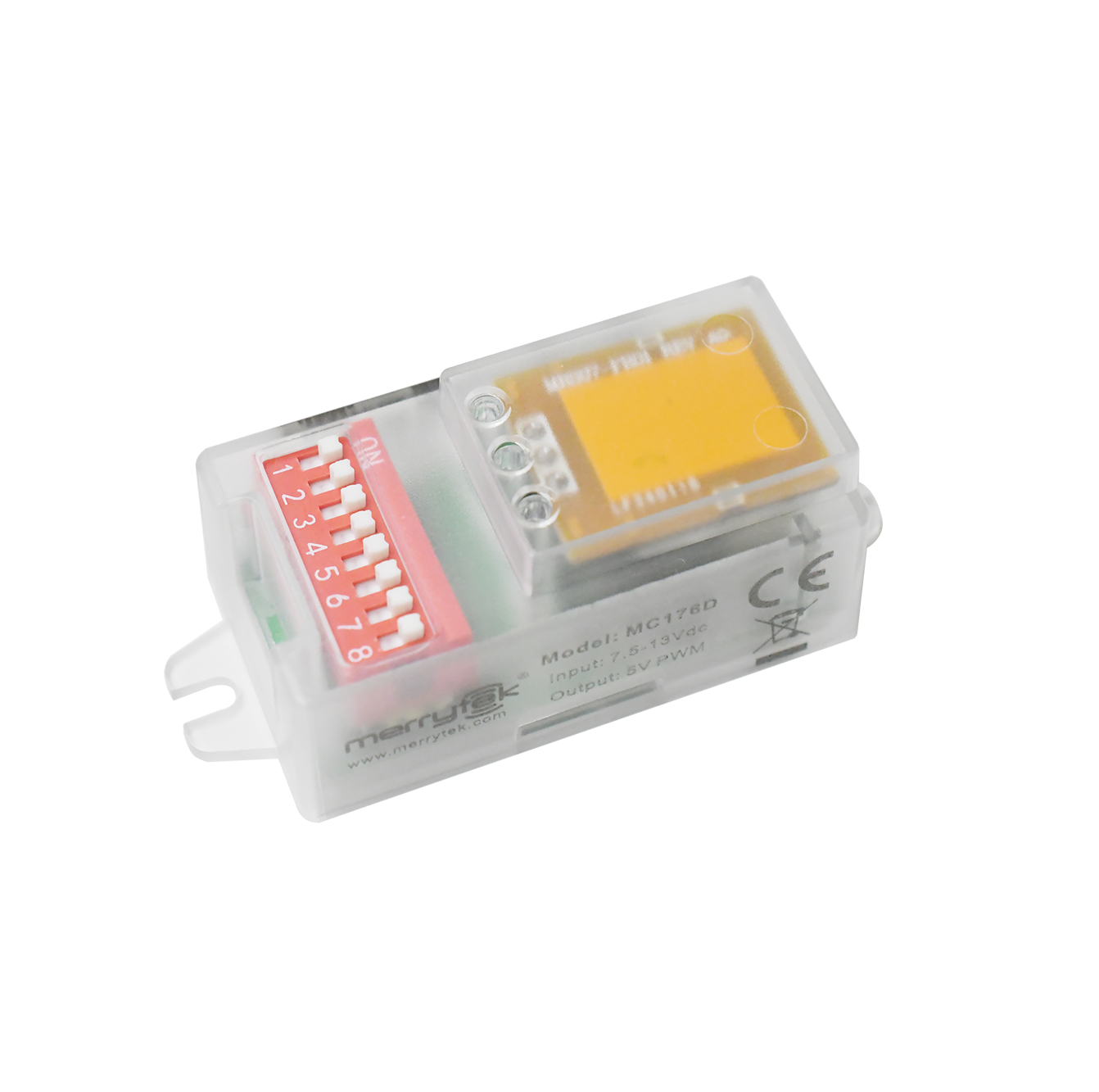

Sensor de movimento DC de microondas, com função de prioridade de luz do dia, configuração do interruptor DIP
| Lugar de origem | CHINA |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MC176D |
| Quantidade de ordem mínima | 100pcs |
| Preço | Negociável |
| Detalhes da embalagem | Saco de bolhas + divisória + caixa exterior (K=A) |
| Tempo de entrega | Dentro de 5 dias úteis para encomendas de amostras e pequenas encomendas; dentro de 3-4 semanas para |
| Termos de pagamento | T/T, Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão nominal | 7,5-13 VCC | Atualização de trabalho | 16±2mA |
|---|---|---|---|
| Sinal de saída | Sinal de escurecimento 5V PWM | Frequência de trabalho | 50,8 GHz ± 75 MHz, faixa ISM |
| Altura de instalação | 3 m (máximo 6 m) | Temperatura de trabalho | Instalado: -25~60°C |
| Vida | Garantia de 5 anos@ta | ||
| Destacar | Sensor de movimento de microondas com recolha de luz diurna,Sensor de movimento DC de microondas,Sensor de microondas com interruptor DIP |
||
Descrição de produto
Sensor DC de movimento de microondas, com função de prioridade à luz do dia, configuração de interruptor DIP
Recursos do produto
- Entrada 7,5-13VDC, alimentação DC correspondente ou com 12VDC
- Fonte de driver de LED para saída de energia auxiliar
- Sinal de escurecimento 5V PWM, 3 etapas ou 2 etapas de escurecimento
- Todas as configurações de parâmetros do sensor de movimento por DIP
- Módulo de antena de baixa impedância com design de coluna guia de luz de tamanho pequeno, pode reduzir a abertura da placa da lâmpada
- Função de prioridade à luz do dia
Parâmetros
| Entrada | |
|---|---|
| Tensão nominal | 7,5-13 VCC |
| Corrente de trabalho | 16±2mA |
| Tensão de ondulação | < 100mVp-p |
| Saída | |
| Sinal de saída | Sinal de escurecimento 5V PWM |
| Sensor de luz natural | |
| Limite de luz do dia | 5Lux/15Lux/50Lux/Desativar |
| Prioridade à luz do dia | ATIVADO | DESLIGADO |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Nível de escurecimento | 25% |
| Parâmetros de detecção | |
| Frequência de trabalho | 5,8 GHz ±75 MHz, banda ISM |
| Transmitir energia | 1mW máx. |
| Área de Detecção | 100%/75%/50%/25% |
| Tempo de espera | 5s/90s/3min/10min |
| Período de espera | 0s/30s/10min/+∞ |
| Faixa de detecção (raio) | Instalação no teto com 3m de altura: r≥4m@0,3m/s, r≥2,5m@1m/s; Instalação horizontal com 2m de altura: r≥8m@0,3m/s, r≥4m@1m/s |
| Altura de instalação | 3m (6m máx.) |
| Ambiente | |
| Temperatura de trabalho | Integrado: -25 ~ 60 ℃ |
| Temperatura de armazenamento | -40℃…80℃, umidade ≤85% (sem condensação) |
| Padrões de Certificação | |
| Certificado | CE, VERMELHO (Pendente) |
| Requisitos ambientais | Cumprir com RoHS 2.0, requisitos de alcance |
| Classificação IP | IP20 |
| Outro | |
| Fiação | Terminal de 3 pinos de 2,0 mm |
| Requisitos de instalação | instalação embutida |
| Requisitos de embalagem | Saco plástico de bolhas + divisória + caixa externa (K=A) |
| Peso líquido | 13 ±2g |
| Vida | 5 anos de garantia@Ta |
Descrição da função
| MC176D | Função |
|---|---|
| Função LIGAR/DESLIGAR | N / D |
| Função de escurecimento em duas etapas | O período de espera deve ser definido como "+∞" |
| Função de escurecimento em três etapas | O período de espera deve ser definido como "30S/10min" |
| Colheita diurna | N / D |
| Prioridade à luz do dia | O período de espera deve ser definido como "+∞" |
Diagramas de Operação
Função On/OFF (defina o período de espera para "0s")
Função de escurecimento de 2 etapas (defina o período de espera para "+∞")
Função de escurecimento de 3 etapas (período de espera definido para "10S/1min/3min/5min/10min/30min")
Prioridade à luz do dia
Diagramas
Dimensão (mm)
Fiação, Função
Configuração do interruptor DIP
| Área de Detecção | Tempo de espera | Sensor de luz natural | Período de espera | |
|---|---|---|---|---|
| Ligar | Desligar | |||
| Ⅰ LIGADO LIGADO 100% | LIGADO EM 5S | LIGADO LIGADO 5Lux | 15Lux | LIGADO LIGADO 0S |
| Ⅱ - EM 75% | - NA década de 90 | - EM 15Lux | 50Lux | - EM 30S |
| Ⅲ LIGADO - 50% | LIGADO - 3min | LIGADO - 50Lux | 100Lux | LIGADO - 10min |
| Ⅳ - - 25% | - - 10min | - - Desativar | - | - - +∞ |
Diagrama de Radiação
Inicialização
O sensor acenderá a luz com 100% de brilho pela primeira vez e desligará após 10 segundos. Durante o período de inicialização, nenhum sinal externo de detecção de movimento será detectado.
Configuração padrão
Sensibilidade: 100% Tempo de espera: 5s Sensor de luz natural: Desativar; Período de espera: 0S; Nível de dimerização em espera: 25%
Aviso de aplicação
- O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, conectar, alterar a configuração da chave DIP, etc.
- A distância de detecção está relacionada a fatores como a velocidade de movimento do objeto em movimento, o tamanho do objeto em movimento, a altura de instalação, o ângulo de instalação, se o ambiente de instalação está aberto e o material do refletor.
- Quando o sensor de micro-ondas é instalado na parede, a distância de detecção aumentará bastante em comparação com aquela instalada no teto.
- Os parâmetros do sensor podem precisar ser reconfigurados em diferentes ambientes de instalação. Consulte as instruções a seguir ou entre em contato com o fabricante.
- Este sensor é apenas para uso interno, vento e chuva externos, e objetos em movimento ao redor causarão falso acionamento.
- A altura de instalação do produto sensor não pode exceder 6 metros, e a altura ideal é de 3 metros; a distância entre os dois sensores deve ser superior a 3 metros.
- Quando o sensor é instalado em uma lâmpada de metal, em uma superfície refletora de metal ou em um ambiente estreito e fechado, as microondas serão refletidas várias vezes e causarão falsos disparos.
- Certifique-se de que não haja sinais de movimento, como ventiladores, motores CC, canos de esgoto, saídas de ar, etc. ao redor do sensor, caso contrário, o sensor poderá causar falso acionamento.
- As microondas não podem penetrar no metal, evite instalar em lâmpadas metálicas fechadas ou semifechadas e não deve haver nenhum metal ou vidro bloqueando o produto.
- Sensor com driver PWM / 0-10V diferente, o efeito de pouca luz pode ser diferente.
- Deve ser usada uma fonte de alimentação regulada por CC com tensão de saída estável e baixo coeficiente de ondulação. A ondulação da fonte de alimentação deve ser inferior a 100mV; a corrente de carga deve ser superior a 25mA.
- As especificações e parâmetros do produto podem ser otimizados sem aviso prévio.
