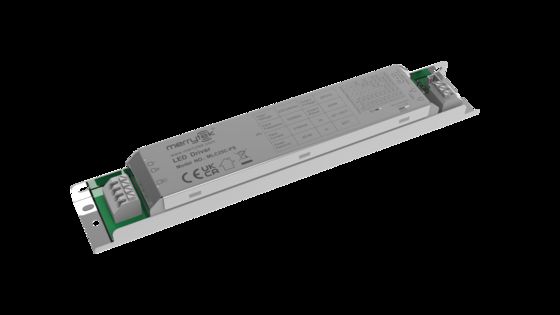

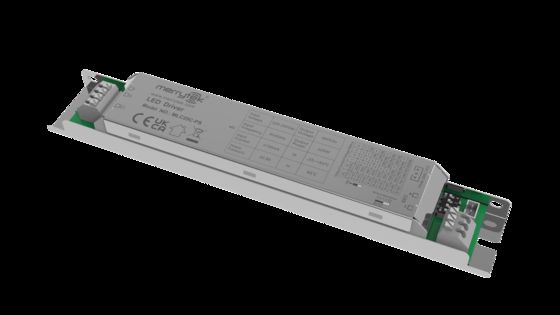

25W Driver LED Isolado para Sensor DIM, Com Terminal de Dimmerização PWM, Corrente de 300-700mA MLC25C-PS

  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
  • 25W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 300-700mA Current MLC25C-PS
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE、UKCA、SAA
Número do modelo MLC25C-PS
Quantidade de ordem mínima 100pcs
Preço Negociável
Detalhes da embalagem Ripa de saco PE, caixa (K=A)
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T.
Habilidade da fonte 10000 PCs/mês
Detalhes do produto
Válvula de tensão 220-240Vac 50Hz/60Hz Energia em espera ≤0,5 W （Equipar com cabeça dividida com detecção Merrytek 5,8 Ghz）
Fator de potência ≥0,95 (carga máxima de 230 V) Modelo de trabalho Corrente Constante
Flicker ≤5% Classificação IP IP20
Vida 5 anos de garantia@Ta 230V com carga total
Destacar

25W isolated LED driver

,

PWM dimming sensor driver

,

300-700mA LED driver
Deixe um recado
Descrição de produto
25W Driver LED Isolado para Sensor DIM, Com Terminal de Dimmerização PWM, Corrente de 300-700mA
Recursos do Produto
  • Estrutura de circuito isolada de dois estágios, dimerização completa e sem cintilação.
  • Suporta chaves DIP para definir a marcha de corrente.
  • Suporta fonte de alimentação auxiliar de 12V, com cabeça de detecção dividida pode alcançar função de detecção integrada.
  • Equipado com porta de controle de dimmerização PWM.
  • Adequado para vários sensores de micro-ondas ou módulos inteligentes sem fio.
Parâmetros
Série do produto MLC25C-PS
Tensão nominal 220-240V AC 50Hz/60Hz
Potência em espera ≤0.5W (Equipado com cabeça de detecção Merrytek de 5.8Ghz)
Surto 1KV(L/N,EN61000-4-5)
Fator de potência ≥0.95 (230V Carga máxima)
Corrente de entrada ≤0.13A @230VAC Carga total
Corrente de partida <15A (corrente de meio ciclo de 100us)@230V AC
Eficiência de trabalho ≥84% (230V Carga máxima)
Saída
Modelo de trabalho CC
Tipo de carga LED
Cintilação ≤5%
Precisão de corrente constante Precisão de corrente constante ±5%
Parâmetros do driver auxiliar Corrente 12VDC: 100mA Máx.
Tensão de saída sem carga 60VDC Máx.
Potência de carga total 25W Máx.
Corrente de carga 300mA / 350mA / 400mA / 450mA 500mA / 550mA / 600mA / 650mA 700mA
Faixa de tensão de saída de carga 300mA / 9-42VDC 350mA / 9-42VDC 400mA / 9-42VDC 450mA / 9-42VDC 500mA / 9-42VDC 550mA / 9-42VDC 600mA / 9-42VDC 650mA / 9-38VDC 700mA / 9-36VDC
Requisitos de Proteção contra Anomalias
Modo de proteção Proteção contra sobretensão de entrada | Proteção contra circuito aberto de entrada | Proteção contra curto-circuito de entrada
Requisitos Ambientais
Temperatura de operação Embutido: -25…+50℃
Temperatura máxima da carcaça (Tc) 85℃
Temperatura/umidade de armazenamento -40℃…+80℃ Umidade: ≤85% (sem condensação)
Padrões de Certificação
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, Requisito Reach
Padrões de segurança (LVD) EN61347-1, EN61347-2-13
Padrões EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensão de suporte Primário para secundário: 3.75KVAC Primário para terra: 1.5KVAC
Classificação IP IP20
Categoria do produto Classe I
Outros
Método de fiação Terminal de pressão, diâmetro do fio: 0.5-1.0mm2
Instalação Embutido
Pacote Bandeja de PE, caixa de papelão (K=A)
Peso líquido 144.5±5g
Tempo de vida 5 anos de garantia @Ta 230V Carga total
Colocação da Cabeça Dividida
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informações do Produto

Fiação e função

Wiring diagram for 25W Isolated Sensor DIM Led Driver
Function diagram for 25W Isolated Sensor DIM Led Driver

Dimensão (Unidade:mm)

Dimension diagram for 25W Isolated Sensor DIM Led Driver
Curva de Parâmetros
Parameter curve diagram for MLC25C-PS Additional parameter curve diagram for MLC25C-PS
Curva de Tempo de Vida
Life time curve diagram for 25W Isolated Sensor DIM Led Driver
Configuração de Corrente de Saída
Corrente de saída Faixa de tensão S1 S2 S3 S4
300mA 9-42V - - - -
350mA 9-42V - - - ON
400mA 9-42V - - ON -
450mA 9-42V - - ON ON
500mA 9-42V - ON ON -
550mA 9-42V - ON ON ON
600mA 9-42V ON - ON ON
650mA 9-38V ON ON ON -
700mA 9-36V ON ON ON ON
Inicialização

Ao ligar, fica aceso continuamente. Quando o sensor é configurado, ele muda de acordo com o status do sensor.

Configuração Padrão

Ajuste a marcha de corrente correspondente de acordo com o pedido ou a demanda do cliente.

Aviso de Aplicação
  • Por favor, use este produto de acordo com as especificações. Falhas podem ocorrer se o produto for usado fora das condições de uso.
  • O produto deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, fiação, alterar a configuração das chaves DIP.
  • A string de LED de carga deve ser conectada primeiro, e depois ligue a energia de entrada, caso contrário, pode danificar a string de LED.
  • Após a energia de entrada do driver LED ser desligada, haverá tensão residual na extremidade de saída, que pode ser mantida por cerca de 3 minutos.
