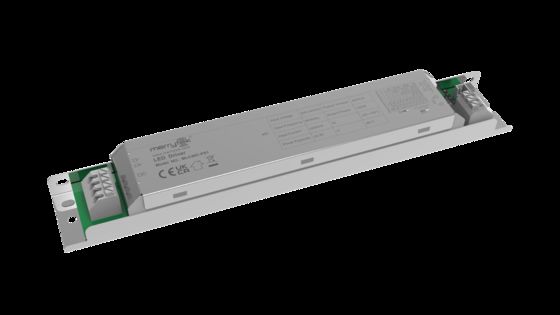

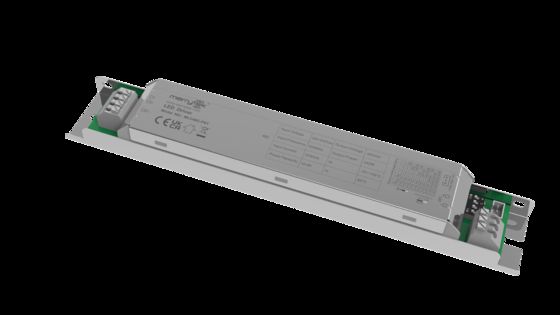

45W Driver LED DIM Isolado do Sensor, Com Terminal de Dimming PWM, Corrente de 600-1050mA MLC40C-PS1

  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
  • 45W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 600-1050mA Current MLC40C-PS1
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE、UKCA、SAA
Número do modelo MLC40C-PS1
Quantidade de ordem mínima 100pcs
Preço Negociável
Detalhes da embalagem Ripa de saco PE, caixa (K=A)
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T.
Habilidade da fonte 10000 PCs/mês
Detalhes do produto
Válvula de tensão 220-240Vac 50Hz/60Hz Energia em espera ≤0,5 W （Equipar com cabeça dividida com detecção Merrytek 5,8 Ghz）
Fator de potência ≥0,95 (carga máxima de 230 V) Modelo de trabalho Corrente Constante
Flicker ≤5% Classificação IP IP20
Vida 5 anos de garantia@Ta 230V com carga total
Destacar

45W isolated LED driver

,

PWM dimming sensor driver

,

600-1050mA LED driver
Deixe um recado
Descrição de produto
45W Sensor isolado DIM LED Driver, com PWM Dimming Terminal, corrente 600-1050mA
Características do produto
  • Quadro de circuito isolado de dois estágios, com escurecimento total e sem piscar
  • Suporte de interruptores DIP para definir a engrenagem atual
  • Suporte de alimentação auxiliar de 12V, com cabeça de detecção dividida pode alcançar função de detecção integrada
  • Equipar com porta de controlo de atenuação PWM
  • Apto para vários sensores de microondas ou módulos inteligentes sem fios
Parâmetros técnicos
Série de produtos MLC40C-PS1
Voltagem nominal 220-240 V AC 50 Hz/60 Hz
Potência em estado de espera ≤ 0,5 W ((Equipar com cabeça dividida de detecção Merrytek de 5,8 GHz)
Aumentar 1KV ((L/N,EN61000-4-5)
Fator de potência ≥ 0,95 (230 V carga máxima)
Corrente de entrada ≤ 0,23 A @ 230 VAC com carga total
Corrente de entrada < 20A ((100us meia corrente) @ 230V AC
Eficiência de trabalho ≥ 86% (carga máxima de 230 V)
Produção
Modelo de trabalho CC
Tipo de carga LED
Flick ≤ 5%
Precisão de corrente constante Precisão de corrente constante ± 5%
Parâmetros do condutor auxiliar Corrente 12VDC: 100mA Max
Voltagem de saída sem carga 60VDC máximo
Potência de carga total 40 W Max
Corrente de carga 600mA / 650mA / 700mA / 750mA 800mA / 850mA / 900mA / 950mA 1000mA / 1050mA
Faixa de tensão de saída de carga 600mA / 9-42VDC 650mA / 9-42VDC 700mA / 9-42VDC 750mA / 9-42VDC 800mA / 9-42VDC 850mA / 9-42VDC 900mA / 9-42VDC 950mA / / 9-42VDC 1000mA / 9-40VDC
Requisitos de protecção contra anomalias
Modo de protecção Protecção contra sobrevoltagem de entrada Protecção contra não-carga de entrada Protecção contra curto-circuito de entrada
Requisitos ambientais
Temperatura de funcionamento Instalado: -25...+50°C
Temperatura máxima da casca ((Tc) 85°C
Temperatura/umidade de armazenamento -40°C...+80°C Umidade: ≤85% (sem condensação)
Normas de certificação
Certificado CE,UKCA,SAA
Requisitos ambientais RoHS2.0Requisito de alcance
Normas de segurança (LVD) EN61347-1, EN61347-2-13
Normas EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Resistir à tensão Primário para secundário: 3.75KVAC Primário para terra:1.5KVAC
Classificação IP Proteção IP20
Categoria de produtos Classe I
Outros
Método de fiação Terminal de impressão, diâmetro do fio:0.5-1.0 mm2
Instalação Construído
Pacote Sacos de papelão, cartão (K=A)
Peso líquido 174 ± 5 g
Período de vida 5 anos de garantia@Ta 230V com carga total
Colocação de cabeça dividida
MC002D 6 MC087D 1 MC087D RC MC131D A&B
MC137D A&B MSA207D MC068D RC MC116D RC
MC116D B1
Informações sobre o produto
Cablagem e função
Wiring diagram for 45W Isolated Sensor DIM Led Driver Functional diagram of 45W Isolated Sensor DIM Led Driver
Dimensão (unidade: mm)
Dimension diagram of 45W Isolated Sensor DIM Led Driver
Curva de parâmetros
Parameter curve diagram for MLC40C-PS1 Additional parameter curve for MLC40C-PS1
Curva de tempo de vida
Life time curve diagram for 45W Isolated Sensor DIM Led Driver
Configuração da corrente de saída
Corrente de saída Intervalo de tensão S1 S2 S3 S4
600 mA 9-42V - - - -
650 mA 9-42V - - - Ativado
700 mA 9-42V - - Ativado -
750 mA 9-42V - - Ativado Ativado
800 mA 9-42V - Ativado - Ativado
850 mA 9-42V - Ativado Ativado -
900 mA 9-42V - Ativado Ativado Ativado
950 mA 9-42V Ativado Ativado - Ativado
1000 mA 9-40V Ativado Ativado Ativado -
1050 mA 9-38V Ativado Ativado Ativado Ativado
Inicialização

Quando o sensor está configurado, ele muda de acordo com o estado do sensor.

Configuração padrão

Ajustar a engrenagem de corrente correspondente de acordo com a ordem ou a demanda do cliente.

Aviso de pedido
  • Utilize este produto de acordo com as especificações, podendo ocorrer uma falha se o produto for utilizado para além das condições de utilização.
  • O produto deve ser instalado por um eletricista profissional.
  • A corda de LED de carga deve ser ligada primeiro e, em seguida, ligar a potência de entrada, caso contrário, pode danificar a corda de LED.
  • Após a entrada da unidade de LED ser desligada, haverá tensão residual na extremidade de saída, que pode ser mantida por cerca de 3 minutos.
