65W Sensor Isolado DIM Led Driver, Com PWM Dimming Terminal, 1200-1600mA atual MLC65C-PS

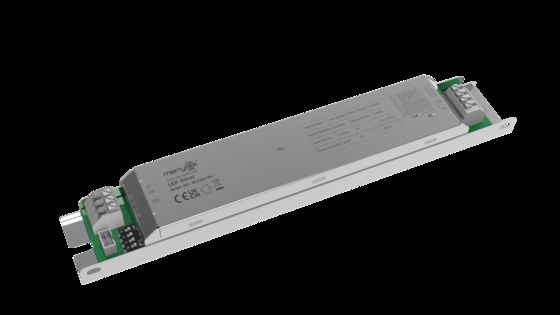

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

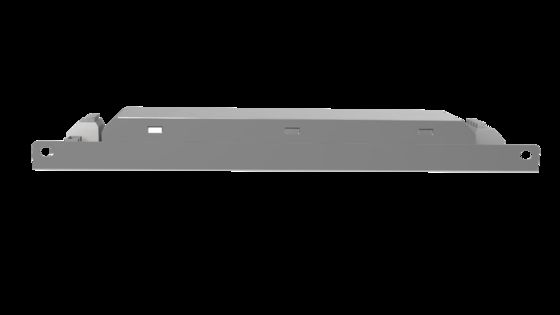

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

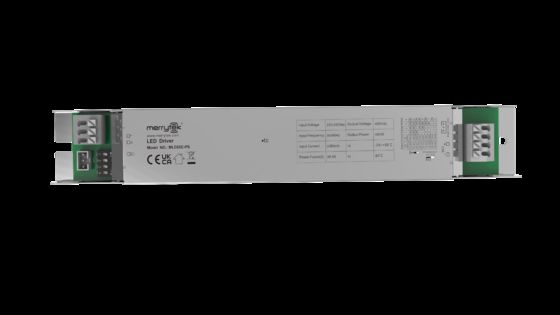

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

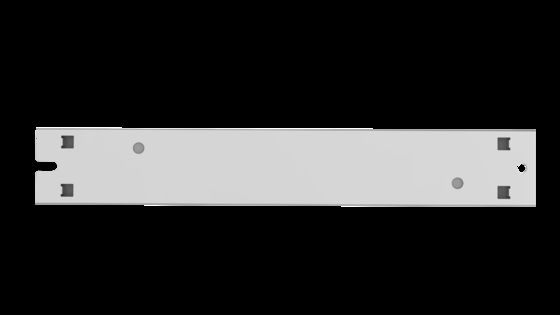

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS

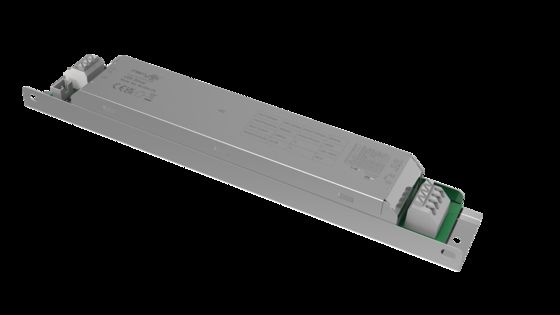

  • 65W Isolated Sensor DIM Led Driver, With PWM Dimming Terminal, 1200-1600mA Current MLC65C-PS
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE、UKCA、SAA
Número do modelo MLC65C-PS
Quantidade de ordem mínima 100pcs
Preço Negociável
Detalhes da embalagem Ripa de saco PE, caixa (K=A)
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T.
Habilidade da fonte 10000 PCs/mês
Detalhes do produto
Válvula de tensão 220-240Vac 50Hz/60Hz Energia em espera ≤0,5 W （Equipar com cabeça dividida com detecção Merrytek 5,8 Ghz）
Fator de potência ≥0,95 (carga máxima de 230 V) Modelo de trabalho Corrente Constante
Flicker ≤5% Classificação IP IP20
Vida 5 anos de garantia@Ta 230V com carga total
Destacar

65W isolated sensor LED driver

,

PWM dimming terminal LED driver

,

1200-1600mA current sensor driver
Deixe um recado
Descrição de produto
65W Driver LED Sensor Isolado, Com Terminal de Dimmerização PWM, Corrente 1200-1600mA
Características do Produto
  • Estrutura de circuito isolada de dois estágios, dimerização completa e sem cintilação
  • Suporta chaves DIP para definir a engrenagem de corrente
  • Suporta fonte de alimentação auxiliar de 12V, com cabeça de detecção dividida pode alcançar função de detecção integrada
  • Equipado com porta de controle de dimerização PWM
  • Adequado para vários sensores de micro-ondas ou módulos inteligentes sem fio
Parâmetros
Série do produto MLC60C-PS
Tensão nominal 220-240V AC 50Hz/60Hz
Potência em espera ≤0.5W (Equipado com cabeça de detecção Merrytek 5.8Ghz)
Surto 1KV(L/N,EN61000-4-5)
Fator de potência ≥0.95 (230V Carga máxima)
Corrente de entrada ≤0.23A @230VAC Carga completa
Corrente de partida <20A(100us meia corrente)@230V AC
Eficiência de trabalho ≥86% (230V Carga máxima)
Saída
Modelo de trabalho CC
Tipo de carga LED
Cintilação ≤5%
Precisão de corrente constante Precisão de corrente constante ±5%
Parâmetros do driver auxiliar Corrente 12VDC: 100mA Máx.
Tensão de saída sem carga 60VDC Máx.
Potência de carga completa 65W Máx.
Corrente de carga 1200mA / 1250mA / 1300mA 1350mA / 1400mA / 1450mA 1500mA / 1550mA / 1600mA
Faixa de tensão de saída de carga 1200mA / 15-42VDC 1250mA / 15-42VDC 1300mA / 15-42VDC 1350mA / 15-42VDC 1400mA / 15-42VDC 1450mA / 15-42VDC 1500mA / 15-42VDC 1550mA / 15-42VDC 1600mA / 15-40VDC
Requisitos de Proteção contra Anomalias
Modo de proteção Proteção contra sobretensão de entrada | Proteção contra entrada sem carga | Proteção contra curto-circuito de entrada
Requisitos Ambientais
Temperatura de operação Embutido: -25...+50°C
Temperatura máxima da carcaça (Tc) 85°C
Temperatura/umidade de armazenamento -40°C...+80°C Umidade: ≤85% (sem condensação)
Padrões de Certificação
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, Requisito Reach
Padrões de segurança (LVD) EN61347-1, EN61347-2-13
Padrões EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensão de suporte Primário para secundário: 3.75KVAC Primário para terra: 1.5KVAC
Classificação IP IP20
Categoria do produto Classe I
Outros
Método de fiação Terminal de pressão, diâmetro do fio: 0.5-1.0mm²
Instalação Embutido
Embalagem Saco PE com divisória, caixa (K=A)
Peso líquido 225±5g
Tempo de vida 5 anos de garantia @Ta 230V Carga completa
Colocação da Cabeça Dividida
MC002D 6
MC087D 1
MC087D RC
MC131D A&B
MC137D A&B
MSA207D
MC068D RC
MC116D RC
MC116D B1
Informações do Produto

Fiação e função

Wiring diagram for 65W Isolated Sensor DIM Led Driver
Function diagram for 65W Isolated Sensor DIM Led Driver

Dimensão (Unidade:mm)

Dimension diagram for 65W Isolated Sensor DIM Led Driver
Curva de Parâmetros
Parameter curve diagram for MLC65C-PS Additional parameter curve diagram for MLC65C-PS
Curva de Tempo de Vida
Life time curve diagram for 65W Isolated Sensor DIM Led Driver
Configuração de Corrente de Saída
Corrente de saída Faixa de tensão S1 S2 S3 S4
1200mA 15-42V - - - -
1250mA 15-42V - - - ON
1300mA 15-42V - - ON -
1350mA 15-42V - - ON ON
1400mA 15-42V - ON ON -
1450mA 15-42V - ON ON ON
1500mA 15-42V ON - ON ON
1550mA 15-42V ON ON ON -
1600mA 15-40V ON ON ON ON
Inicialização

Ao ligar, fica aceso continuamente. Quando o sensor é configurado, ele muda de acordo com o status do sensor.

Configuração Padrão

Ajuste a engrenagem de corrente correspondente de acordo com o pedido ou a demanda do cliente.

Aviso de Aplicação
  • Por favor, use este produto de acordo com as especificações. Falhas podem ocorrer se o produto for usado fora das condições de uso.
  • O produto deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, fiação, alterar a configuração das chaves DIP.
  • A string de LED de carga deve ser conectada primeiro, e depois ligue a energia de entrada, caso contrário, pode danificar a string de LED.
  • Após a energia de entrada do driver LED ser desligada, haverá tensão residual na extremidade de saída, que pode ser mantida por cerca de 3 minutos.
