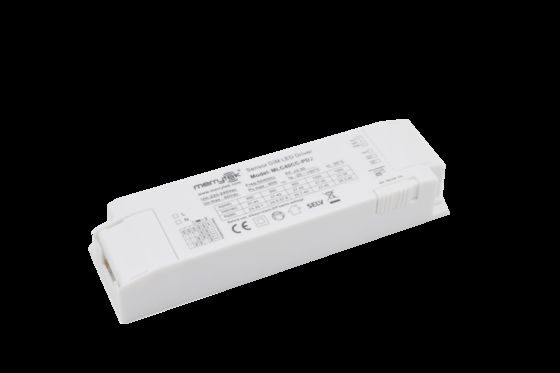

40W Sensor isolado DIM LED driver com seleção de temperatura de cor, 900-1050mA MLC40CC-PD2

  • 40W Isolated Sensor DIM LED Driver with Color Temperature Selection, 900-1050mA MLC40CC-PD2
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE、UKCA、SAA
Número do modelo MLC40CC-PD2
Quantidade de ordem mínima 100pcs
Preço Negociável
Detalhes da embalagem Sacos de papelão, cartão (K=A)
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T.
Habilidade da fonte 10000 PCs/mês
Detalhes do produto
Válvula de tensão 220-240Vac 50Hz /60Hz Energia em espera ≤ 0,5 W ((Não equipado com cabeça dividida de detecção)
Fator de potência ≥0,95 (carga máxima de 230 V) Corrente de INRUSH ≤30A (meia corrente de 100us) @230V AC
Modo de trabalho CC Classificação IP IP20
Vida 5 anos de garantia@Ta50/TC70℃，230V carga total
Destacar

40W isolated LED driver

,

sensor DIM LED driver with warranty

,

LED driver color temperature selection
Deixe um recado
Descrição de produto
Driver LED DIM Isolado de 40W com Seleção de Temperatura de Cor, 900-1050mA
Recursos do Produto
  • Estrutura de circuito isolada de dois estágios, escurecimento total e sem cintilação
  • Suporta chaves DIP para definir a engrenagem de corrente; Chaves deslizantes para selecionar CC/CW/WW
  • Suporta fonte de alimentação auxiliar de 8,5V, com cabeça de detecção dividida pode alcançar função de detecção integrada
  • Equipado com porta de controle de escurecimento PWM
  • Adequado para vários sensores de micro-ondas ou módulos inteligentes sem fio
Parâmetros
Entrada
Tensão nominal 220-240V AC 50Hz/60Hz
Potência em espera ≤0,5W (sem cabeça de detecção dividida)
Surto 1KV(L/N,EN61000-4-5)
Fator de potência ≥0,95 (230V carga máxima)
Corrente de entrada ≤0,23A @230VAC carga total
Corrente de partida ≤30A(corrente de meio ciclo de 100us)@230V AC
Eficiência de trabalho ≥86% (230V carga máxima)
Saída
Modo de trabalho CC
Tipo de carga LED
Cintilação ≤5%
Precisão de corrente constante Precisão de corrente constante ±5%
Parâmetros do driver auxiliar 8,5 ±0,5VDC Corrente: 100mA Máx.
Tensão de saída sem carga 60VDC Máx.
Potência em carga total 40W Máx.
Corrente de carga 900mA/950mA/1000mA/1050mA
Faixa de tensão de saída de carga 900mA / 20 -42VDC
950mA / 20-45VDC
1000mA /20-40VDC
1050mA /20-38VDC
Requisitos de Proteção contra Anomalias
Modo de proteção Proteção contra sobretensão de entrada; Proteção contra circuito aberto de entrada; Proteção contra curto-circuito de entrada
Requisitos Ambientais
Temperatura de operação Embutido: -25…+60°C
Tcase-max 85°C
Temperatura/umidade de armazenamento -40°C…+80°C Umidade: ≤85% (sem condensação)
Padrões de Certificação
Certificado CE,UKCA,SAA
Requisito ambiental RoHS2.0, Requisito Reach
Padrões de segurança (LVD) EN61347-1, EN61347-2-13
Padrões EMC EN55015, EN61547, EN61000-3-2, EN61000-3-3
Tensão de suporte Primário para secundário: 3.75KVAC
Classificação IP IP20
Categoria do Produto Classe II
Outros
Método de fiação Terminal de pressão, diâmetro do fio: 0,5-1,0mm²
Instalação Embutido
Embalagem Bolsa de PE com divisória, caixa (K=A)
Peso líquido 135 ±5g
Tempo de vida 5 anos de garantia @Ta50/TC70°C, 230V carga total
Informações do Produto
Fiação e função
Wiring diagram for 40W Isolated Sensor DIM LED Driver
Dimensão (Unidade: mm)
Dimension diagram of 40W Isolated Sensor DIM LED Driver
Curva de Parâmetros
MLC40CC-PD2 parameter curve MLC40CC-PD2 parameter curve
Curva de Tempo de Vida
Life time curve for 40W Isolated Sensor DIM LED Driver
Configuração de Corrente de Saída
Corrente de saída Faixa de tensão S1 S2
1050mA 20-38V LIGADO LIGADO
1000mA 20-40V LIGADO -
950mA 20-42V - LIGADO
900mA 20-42V - -
Inicialização

Após a energização, fica com brilho médio e, após o autoteste, entra na configuração de brilho da tensão da porta 0-10V (suspenso para brilho total).

Configuração Padrão

Ajuste a engrenagem de corrente correspondente de acordo com o pedido ou a demanda do cliente.

Aviso de Aplicação
  • Por favor, use este produto de acordo com as especificações. Falhas podem ocorrer se o produto for usado fora das condições de uso.
  • O produto deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, fazer a fiação, alterar a configuração das chaves DIP.
  • A string de LED de carga deve ser conectada primeiro e, em seguida, ligue a energia de entrada, caso contrário, pode danificar a string de LED.
  • Após a desconexão da energia de entrada do driver LED, haverá tensão residual na extremidade de saída, que pode ser mantida por cerca de 3 minutos.
