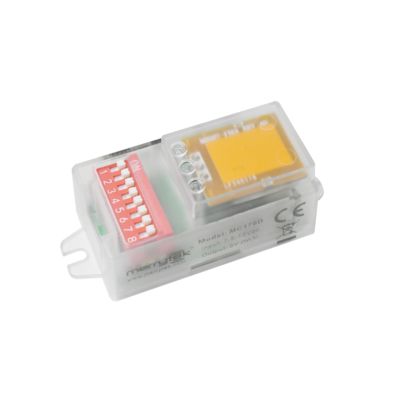

Sensor de movimento de microondas DC dimmavel, controlo remoto disponível, função de prioridade de luz diurna
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MC176D 99 |
| Quantidade de ordem mínima | 100pcs |
| Preço | Negociável |
| Detalhes da embalagem | Saco de bolhas + divisória + caixa exterior (K=A) |
| Tempo de entrega | Dentro de 5 dias úteis para encomendas de amostras e pequenas encomendas; dentro de 3-4 semanas para |
| Termos de pagamento | T/T, União Ocidental |
| Habilidade da fonte | 10,000pcs por mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão nominal | 7,5-13 VCC | Atualização de trabalho | 16±2mA |
|---|---|---|---|
| Sinal de saída | Sinal de escurecimento 5V PWM | Frequência de trabalho | 50,8 GHz ± 75 MHz, faixa ISM |
| Altura de instalação | 3 m (máximo 6 m) | Temperatura de trabalho | Instalado: -25~60°C |
| Vida | Garantia de 5 anos@ta | ||
| Destacar | Sensor de movimento de microondas DC regulavel,Sensor de movimento de microondas com comando remoto,Sensor de movimento de microondas de prioridade de luz natural |
||
Descrição de produto
Sensor de movimento de microondas DC dimmable
Disponível controlo remoto, função de prioridade de luz diurna
Sensor de movimento de microondas DC com função de recolha de luz do dia e capacidade de controlo remoto.
Características do produto
- 7.5-13VDC Entrada, correspondente à potência CC ou com 12VDC
- Fornecimento de alimentação do condutor LED para potência de saída auxiliar
- 5V sinal de atenuação PWM, atenuação de 3 passos ou 2 passos
- Configuração de parâmetros de sensor de movimento por comando remoto e DIP
- Modulo de antena de baixa impedância com design de coluna de guia de luz de pequeno tamanho, pode reduzir a abertura da placa da lâmpada
- Função de prioridade de luz diurna
Parâmetros técnicos
| Input | |
|---|---|
| Voltagem nominal | 7.5-13VDC |
| Corrente de trabalho | 16 ± 2 mA |
| Voltagem de onda | < 100mVp-p |
| Produção | |
| sinal de saída | 5V sinal de atenuação PWM |
| Sensor de luz natural | |
| Limite de luz diurna | 5Lux/15Lux/50Lux/Desativado |
| Prioridade da luz do dia | ON. |
| 5Lux | 15Lux |
| 15Lux | 50Lux |
| 50Lux | 100Lux |
| Nível de atenuação | 25% |
Parâmetros de detecção
| Frequência de trabalho | 50,8 GHz ± 75 MHz, faixa ISM |
| Potência de transmissão | 1mW Max. |
| Área de detecção | 100%/75%/50%/25% |
| Tempo de retenção | 5s/90s/3min/10min |
| Período de espera | 0s/30s/10min/+∞ |
| Faixa de detecção (rádio) | Instalação no tecto de 3 m de altura: r≥4m@0,3m/s, r≥2,5m@1m/s; Instalação horizontal de 2 m de altura: r≥8m@0,3m/s, r≥4m@1m/s |
| Altura da instalação | 3 m (máximo 6 m) |
Especificações ambientais
| Temperatura de funcionamento | Instalado: -25~60°C |
| Temperatura de armazenamento | -40°C a 80°C, humidade ≤ 85% (sem condensação) |
Certificações
| Certificado | CE, RED (em espera) |
| Requisitos ambientais | Cumprir a RoHS 2.0Requisitos de alcance |
| Classificação IP | Proteção IP20 |
Especificações adicionais
| Conexão | Terminal de 3 pines de 2,0 mm |
| Requisitos de instalação | Instalação integrada |
| Requisitos de embalagem | Saco de bolhas + divisória + caixa exterior (K=A) |
| Peso líquido | 13 ± 2 g |
| Período de vida | Garantia de 5 anos |
Descrição da função
| MC176D 99 | Função |
|---|---|
| Função ON/OFF | N/A |
| Função de escurecimento de dois passos | Período de espera definido como "+∞" |
| Função de atenuação de três passos | Período de espera definido em "30S/10min" |
| Colheita durante o dia | N/A |
| Prioridade da luz do dia | Período de espera definido como "+∞" |
Diagrama de operação
Função ON/OFF (set Stand-by period to "0s")
Função de atenuação de 2 passos (set Stand-by Period to "+∞")
Função de atenuação de três passos (período de espera definido como "10S/1min/3min/5min/10min/30min")
Prioridade da luz do dia
Diagrama de produto
Dimensão ((mm)
Diagrama de fiação
Diagrama de função
Configurações do interruptor DIP
| Área de detecção | Tempo de retenção | Sensor de luz natural | Período de espera |
|---|---|---|---|
| Estou a 100%. | Em 5S | ON ON 5Lux 15Lux | ON ON 0S |
| II - ON 75% | - No 90S. | - Em 15Lux. 50Lux | - No 30S. |
| III ON - 50% | ON - 3min | ON - 50Lux 100Lux | ON - 10min |
| IV - - 25% | - 10 minutos. | - Desativar. - | - - +∞ |
Diagrama de radiação
Controlador remoto MH10
Inicialização
O sensor acenderá a luz em 100% de brilho pela primeira vez e desligá-la-á após 10 segundos.
Configurações padrão
Sensibilidade: 100% Tempo de espera: 5 s Sensor de luz diurna: desativado; Período de espera: 0S; Nível de escuridão de espera: 25%
Aviso de pedido
- O sensor deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, cablagem, alterar a configuração do interruptor DIP, etc.
- A distância de detecção está relacionada com fatores como a velocidade de movimento do objeto em movimento, o tamanho do objeto em movimento, a altura de instalação, o ângulo de instalação,se o ambiente de instalação está aberto, e o material do reflector.
- Quando o sensor de microondas é instalado na parede, a distância de detecção será muito maior em comparação com a instalada no teto.
- Os parâmetros dos sensores poderão ter de ser reconfigurados em diferentes ambientes de instalação, por favor consulte as seguintes instruções ou contacte o fabricante.
- Este sensor é apenas para uso interior, vento exterior e chuva, e objetos em movimento circundantes causarão falso gatilho.
- A altura de instalação do produto de sensores não pode exceder 6 metros e a altura ideal é de 3 metros; a distância entre os dois sensores deve ser superior a 3 metros.
- Quando o sensor é instalado numa lâmpada metálica, numa superfície refletora metálica ou num ambiente fechado estreito, as microondas serão refletidas várias vezes e causarão um falso disparo.
- Por favor, certifique-se de que não existem sinais em movimento, tais como ventiladores, motores de CC, tubos de esgoto, saídas de ar, etc. em torno do sensor, caso contrário, o sensor pode causar um falso disparo.
- Os microondas não podem penetrar no metal, evitar a instalação em lâmpadas metálicas fechadas ou semi-fechadas, e não deve haver nenhum metal ou vidro que bloqueie o produto.
- Sensor com motor PWM / 0-10V diferente, efeito de baixa luz pode ser diferente.
- Deve utilizar-se uma fonte de alimentação regulada em CC com tensão de saída estável e baixo coeficiente de ondulação.
- As especificações e parâmetros dos produtos podem ser otimizados sem aviso prévio.
