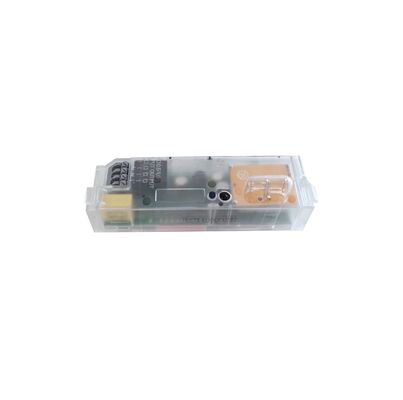

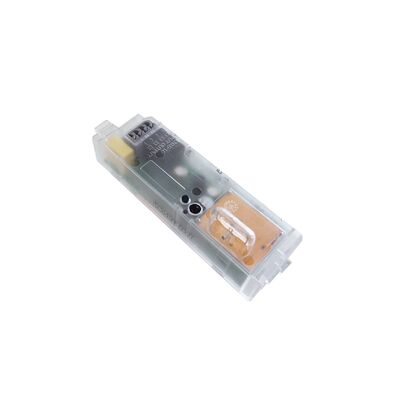

Sensor AC ON/OFF amplamente utilizado para estacionamento, com interruptor de substituição lateral superior, instalação de parafuso, remoto disponível

  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
  • AC ON/OFF Sensor Widely Used For Parking Lot, With Top Side Dip Switch, Screw Installation, Remote Available
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE, RED
Número do modelo MC098S 99 2
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Saco de bolhas+Cartão+Cartão(K=A
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10000 PCs/mês
Detalhes do produto
Tensão nominal 220-240VAC 50/60Hz Potência em estado de espera ≤0,5W
Sinal de saída ON/OFF Frequência de trabalho 50,8 GHz ± 75 MHz, faixa ISM
Altura de instalação 3 m (máximo 6 m) Vida Garantia de 5 anos@ta
Deixe um recado
Descrição de produto

[Características do produto]



  • Design de antenas dipólicas de acoplamento e algoritmo adaptativo,que resolve efetivamente o problema da baixa altura de instalação dos sensores de antena de coluna e do falso desencadeamento causado pela radiação do lóbulo lateral da antena quando instalada em uma sala de metal.
  • Amplamente utilizado em estacionamentos e outros lugares, ele resolve o problema de que o sensor tradicional não pode detectar veículos ou o veículo não pode ser detectado até passar diretamente sob o sensor
  • Os parâmetros dos sensores podem ser definidos por comando remoto e interruptores DIP, fáceis de configurar.



[Parâmetros]



Input
Voltagem nominal 220-240Vac 50/60Hz
Potência em estado de espera ≤ 0,5 W
Teste de sobrecarga 1KV ((L/N,EN61000-4-5)
Produção
Sinais de saída ON/OFF
Tipo de carga Indutor ou Resistente
Capacidade de carga 200W@230Vac ((Indutivo) ; 400W@230Vac ((Resistivo)
Max. Capacidade de surto

Relais 7A

20A ((50% Ipeak, twidth =200uS, 230Vac com carga total, arranque a frio);
Parâmetros do sensor
Frequência de trabalho 50,8 GHz ± 75 MHz, faixa de ondas ISM
Potência de transmissão 1mW Max.
Área de detecção ((Rádio)

Altura de montagem no teto 3 m: r≥4m@0,3m/s, r≥2,5m@1m/s;

Altura de montagem na parede 3 m:r≥5m@0,3m/s,r≥4m@1m/s

Condição de ensaio: definir 100% de sensibilidade, área interna aberta de 60 m2.
Altura de montagem 3 m (máximo 6 m)
Tempo de espera

5s/30s/90s/5min/20min/30min (código de discagem)

5s/30s/1min/3min/5min/10min/20min/30min (configuração MH10)
Área de detecção 100%/75%/50%/25%
Sensor de luz natural Luz normal do dia

2Lux/10Lux/30Lux//50Lux/Desativado

5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Disable (configuração MH10)
Temperatura de funcionamento -25°C... +60°C
Temperatura de armazenamento -40~80°C Umidade: ≤85% não condensante
Normas de certificação
Certificado CE, RED
EambienteRequisitos Cumprir o RoHS 2.0 Reach
P.I.Classificação Proteção IP20
Outro.
Modelo remoto MH10; MH16; MH03
Conexão Terminal de pressão, diâmetro do fio: 0,5-0,75 mm2
Instalação Construído
Pacote Saco de bolhas+Cartão+Cartão(K=A
Peso líquido 400,3 ± 3 g
Período de vida 5 anos de garantia@Ta



[Função]



Função ON/OFF Quando os sensores de microondas detectam o movimento de um objeto, o sensor é ativado e entra no estado de luz.Mantém o estado de luz ligada após um atraso e depois entra no estado de luz desligada.
Função de escurecimento de dois passos N/A
Função de atenuação de três passos N/A
Colheita durante o dia N/A
Prioridade da luz do dia N/A



[Informações do produto]



  • Dimensão (unidades: mm)



Sensor AC ON/OFF amplamente utilizado para estacionamento, com interruptor de substituição lateral superior, instalação de parafuso, remoto disponível 0



  • Função e fiação

Dicas de instalação de antenas

Sensor AC ON/OFF amplamente utilizado para estacionamento, com interruptor de substituição lateral superior, instalação de parafuso, remoto disponível 2



[Configuração do interruptor DIP]



Função Sensor de luz natural Tempo de retenção Área de detecção
Código de discagem 1 2



3

 Limite do sensor de luz diurna 4 5 6 Tempo de espera 7 8 Área de detecção
Ⅰ Ativado Ativado Ativado 2Lux Ativado Ativado Ativado 5S Ativado Ativado 100%
Ⅱ - Ativado Ativado 10Lux Ativado Ativado - 30S Ativado - 75%
Ⅲ - Ativado - 30Lux Ativado - Ativado 90S - Ativado 50%
Ⅳ - - Ativado 50Lux Ativado - - Cinco minutos. - - 25%
Ⅴ - - - Desativar - Ativado Ativado 20 minutos. N/A N/A N/A
Ⅵ N/A N/A N/A N/A - - - Trinta minutos. N/A N/A N/A



  • Padrão de radiação



Sensor AC ON/OFF amplamente utilizado para estacionamento, com interruptor de substituição lateral superior, instalação de parafuso, remoto disponível 3



[Controle remoto do MH10]



O sensor deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, cablagem, alterar a configuração do interruptor DIP.

  • A área de sensibilidade está relacionada com a velocidade de movimento dos objetos, o tamanho dos objetos em movimento, a altura de montagem, o ângulo de montagem, o ambiente de trabalho, os materiais refletores e etc.A área de detecção dada é o valor típico medido por testadores de 165 cm/65 kg num ambiente interno aberto.
  • A área de detecção do sensor de microondas quando instalado na parede será muito maior em comparação com quando instalado no teto.Por favor, reduza a sensibilidade ou contacte a nossa empresa para confirmar as configurações de utilização.Os limiares de luz diurna são medidos num dia ensolarado, sem sombra e num estado de reflexão difusa da luz ambiente.Ambiente e clima diferentes causam valores de brilho diferentes que os sensores de luz diurna medem.
  • Os parâmetros dos sensores poderão ter de ser reconfigurados em diferentes ambientes de instalação, por favor consulte as seguintes instruções ou contacte o fabricante.
  • O sensor é para uso interno apenas. O efeito à prova d'água para uso externo ou semi-externo será afetado. Vento, chuva e objetos em movimento podem causar falseamento.
  • A altura de instalação do sensor não pode exceder 6 metros e a altura ideal é de 3 metros. A distância entre os dois sensores deve ser superior a 3 m.
  • Quando o sensor é instalado numa lâmpada metálica, numa superfície refletora metálica ou num pequeno ambiente fechado, o microondas será refletido várias vezes e causará um falso disparar.Reduzir a sensibilidade do sensor ou contactar o fabricante para apoio técnico.
  • Por favor, certifique-se de que não existem sinais em movimento, tais como ventiladores, motores de CC, tubos de esgoto, saídas de ar, etc. em torno do sensor, caso contrário, o sensor pode causar um falso disparo.
  • Os microondas não podem penetrar no metal. Não coloque o produto numa lâmpada de metal fechada ou semi-fechada. Nem o metal nem o vidro podem cobrir o produto.
