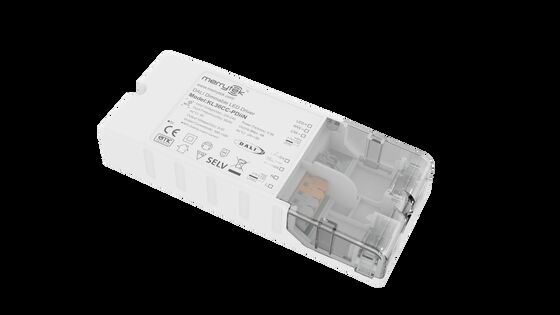

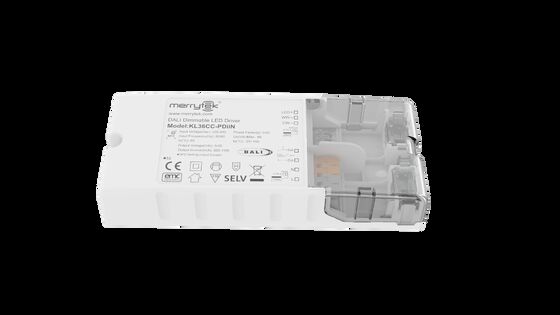

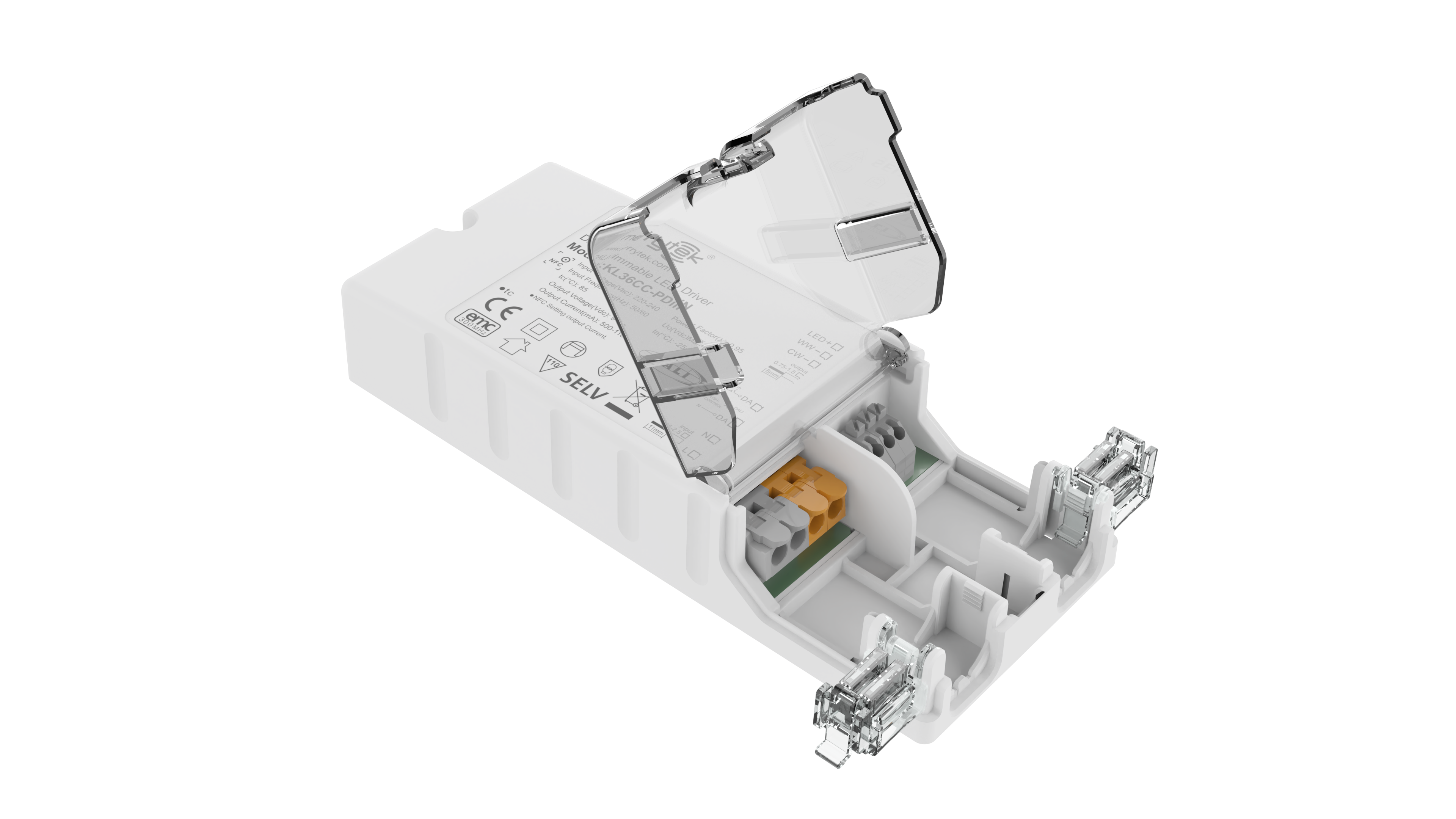

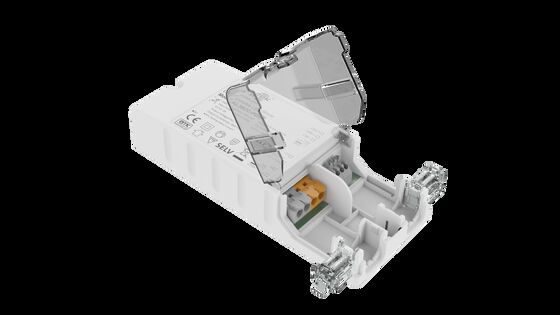

Driver LED DALI DT8 programável NFC 36W corrente constante saída de 500mA a 1100mA
| Lugar de origem | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | KL36CC-PDiiN |
| Quantidade de ordem mínima | 100 unidades |
| Preço | Negociável |
| Detalhes da embalagem | Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A) |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma |
| Termos de pagamento | T/T |
| Habilidade da fonte | 20,000pcs pelo mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Tensão operacional | 220-240Vac 50Hz /60Hz | Fator de potência | ≥ 0,95 @ 230VAC (carga total) |
|---|---|---|---|
| Potência em estado de espera | ≤ 0,5 W ((@ 230 Vac) | Eficiência | 88% Máx. @230VAC （Carga total） |
| Modo de operação | Escurecimento DALI2 DT8 e escurecimento PUSH | Dimensão da instalação | 154*63*28mm |
| Garantia | 5 anos | Corrente constante de saída | 500-1100mA |
| Destacar | Driver LED DALI DT8 36W,Driver LED programável NFC,Driver LED de corrente constante 500mA |
||
Descrição de produto
Condutor LED DALI DT8 programável NFC de 36 W
Corrente constante 500 mA a 1100 mA Saída
Características do produto
- Sem piscar para todo o intervalo de atenuação
- Potência em estado de espera inferior a 0,5 W
- Dimming primário com um botão
- Tecnologia NFC para programação sem fio
- Interface DALI integrada DT8
- Operação de emergência de CC alimentada centralmente DT19
- Indemnização CLO
- Proteção: curto-circuito / sobre-temperatura / sobre-voltagem
- Deração da corrente para altas temperaturas ambientais
- Pressione dim com função memória
- Garantia de 5 anos
Parâmetros técnicos
Especificações de entrada
| Tensão de funcionamento | 198-264Vac 50Hz/60Hz |
| Voltagem nominal de entrada | 220-240Vac 50Hz/60Hz |
| Faixa de tensão de entrada CC | 200-240Vdc |
| Corrente de entrada | 0.19A Max. |
| Corrente de entrada | < 15A (largura de pulso de meia corrente de 100μs) @ 230Vac |
| Fator de potência (@230V 100% de carga) | ≥ 0,95 |
| Distorção Harmônica Total | Tipicamente: 15% (@230Vac, 100% de carga) |
| Potência em estado de espera | ≤ 0,5 W (@230Vac quando o DALI estiver desligado) |
| Eficiência (@230Vac, 100% de carga) | 88% no máximo. |
| Método de fiação | Seção transversal do fio: 0,75-2,5 mm2 |
Especificações de saída
| Modo de funcionamento | Corrente constante |
| Tipo de carga | LED |
| Requisito de Ripple | Valor de piscar: inferior a 5% para toda a gama de atenuação |
| Tempo de arranque | O valor da taxa de variação é o valor da taxa de variação da taxa de variação. |
| Voltagem de saída sem carga | 68 V DC Max. |
| Faixa de tensão de saída de carga | 9-50V DC |
| Potência de saída a carga total | 36W Max. |
| Corrente de saída de carga | 500-1100 mA |
| Precisão de corrente constante | ± 5% |
| Método de fiação | Seção transversal do fio: 0,75-1,5 mm2 |
Método de controlo
| Dimming PUSH primário | Dimming PUSH primário (Longoura máxima do fio de chumbo: 20 m) |
| Dimming DALI | Dimming DALI (Lengua máxima de condução: 300 m) |
| Faixa de atenuação | Dimming primário PUSH & DALI: 0%-100% |
Requisitos de protecção
| Output sobre a protecção da temperatura | Sim, sem função de auto-recuperação (Pode ser consultada) |
| Proteção contra curto-circuito de saída | Sim, com função de auto-recuperação (pode ser consultada) |
Ambiente de funcionamento
| Temperatura/umidade de funcionamento | -25°C~50°C Umidade: 85% (não condensante) |
| Temperatura/umidade de armazenamento | -40°C~80°C, Umidade: 85% (não condensante) |
| Temperatura máxima da caixa (Tc) | 85°C |
Segurança e EMC
| Norma EMC | EN55015 EN61547 EN61000-3-2 |
| Padrão de protocolo DALI | IEC62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19 / 251 / 252 / 253 |
| Normas de segurança | EN61347-1 EN61347-2-13 |
| Certificação | CE, CB, ENEC |
| Resiste à tensão | 3750Vac, 5mA, 60s (entrada "L N" - saída "SEC") |
Outras especificações
| Graus de proteção | Proteção IP20 |
| Tipo de protecção | Classe II |
| Tipo de instalação | Instalação independente |
| Dimensão | 154 × 63 × 28 mm |
| Função de memória de apagão | Sim, memória de apagão PUSH |
| Sincronização de atenuação PUSH | Paralelo: 15 unidades Max. Série: 25 unidades Max. |
| Requisito de embalagem | Saco de PE + caixa kraft + manual + divisória + caixa exterior (K=A) |
| Peso | 179.5 ± 5 g |
| A vida | 5 anos @Ta carga total |
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e ambiente de 25 graus, salvo especificação.
Dimensões
Diagrama de fiação
Modo de canal: 1 endereço para 2 canais (209 DT8); 2 endereços para 2 canais (207 DT6); 1 endereço para 2 canais (207 DT6)
Figura A: PUSH Dimming (paralelo) Figura B: Push Dimming (série)
Fig. C: Dimming DALI
Modo de canal: 1 endereço para 1 canal (207 DT6)
Figura D: PUSH Dimming (paralelo) Figura E: PUSH Dimming (série)
Fig. F: Dimming DALI
Curvas de diminuição e diminuição
Curva de escurecimento
Corrente correspondente de tensão
| Corrente (mA) | Pomax (W) | Out (V) |
|---|---|---|
| 500 | 25.0 | 9 ¢ 50 |
| 550 | 27.5 | 9 ¢ 50 |
| 600 | 30.0 | 9 ¢ 50 |
| 650 | 32.5 | 9 ¢ 50 |
| 700 | 35.0 | 9 ¢ 50 |
| 750 | 36.0 | 9 ¢ 48 |
| 800 | 36.0 | 9 ¢ 45 |
| 850 | 35.7 | 9 ¢ 42 |
| 900 | 36.0 | 9 ¢ 40 |
| 950 | 36.1 | 9 ¢ 38 |
| 1000 | 36.0 | 9 ¢ 36 |
| 1050 | 35.7 | 9 ¢ 34 |
| 1100 | 36.3 | 9 ¢ 33 |
Os conjuntos de dados de corrente típicos são para referência na seleção de modelos de luminárias LED. Níveis de corrente mais altos podem ser definidos por NFC usando um APP móvel ajustável em passos de 1mA.
Escaneie o código para baixar o Merrytek NFC App
Descrição da operação ON/OFF & Dimming
- A.Pressione o interruptor PUSH (0,1s-1s) para ligar ou desligar o condutor LED.
- B. Não.Dimming: premir e manter pressionado o interruptor PUSH (1s-8s) para obter dimming ou iluminação, com um intervalo de 2-100%.
- C. Não.Ajuste de temperatura de cor: Desligue as luzes com PUSH, em seguida, pressione e segure para ajustar a temperatura de cor a partir do brilho atual.Nenhuma operação durante 5 segundos sai do modo de ajuste de cor.
- D. Não.Memória: a dimming PUSH tem função de dimming memory.
- E.Sincronização de atenuação: as fontes de alimentação ligadas ao mesmo interruptor PUSH podem ser sincronizadas pressionando e segurando por mais de 15 segundos.
- F.Modo de atenuação DALI: Conectar ao sistema DALI para atenuação através do host DALI com faixa de 0-100%.
Notas importantes
- O controlador de LED deve estar ligado à carga antes de ligar a potência de entrada; caso contrário, o controlador de LED pode ser danificado.
- Após a entrada da unidade de LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
- Antes de definir os parâmetros via NFC, certifique-se de que o condutor está desligado.
