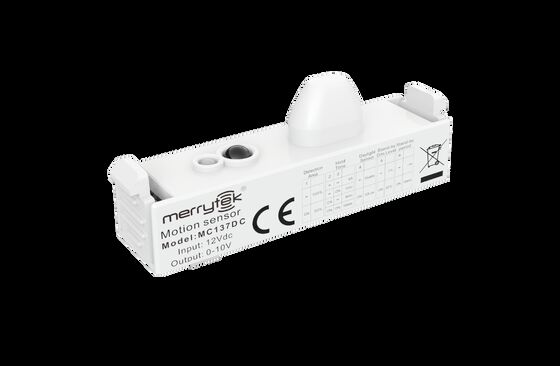

Sensor dimmavel de luz triproof, concha de banda longa, design de antena em miniatura, sem sombreamento MC137D C/D
| Lugar de origem | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MC137D C e MC137D D |
| Quantidade de ordem mínima | 100 unidades |
| Preço | Negociável |
| Detalhes da embalagem | Saco de bolhas + divisória + caixa exterior (K=A) |
| Tempo de entrega | 1, amostra e pedido pequeno: dentro de 5 dias úteis após receber seu pagamento. 2, pedido em grandes |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10.000 unidades/mês |
Detalhes do produto
| Tensão nominal | 12 ± 1 VCC | Tensão da ondulação | < 100mVp-p |
|---|---|---|---|
| Frequência de trabalho | 50,8 GHz ± 75 MHz, faixa ISM | Altura de instalação | 3m (5m máx.) |
| Temperatura de trabalho | Instalado: -25~60°C | Vida | Garantia de 5 anos@ta |
| Destacar | Luz triproof com sensor de movimento apagável,luz à prova de tripla camada de concha longa,luz de sensor de antena em miniatura |
||
Descrição de produto
Luz Tri-prova com Sensor Dimmable e Design de Antena Miniatura
Características do Produto
- Antena Dipolo de Mini Acoplamento Patenteada
- Invólucro longo em tira com design de antena miniatura, eliminando problemas de sombreamento
- Saída de RF de potência ultrabaixa, segura para a saúde humana
- Controle remoto e chave DIP para ajustar os parâmetros de detecção
- Baixo lóbulo lateral com alta adaptabilidade a ambientes metálicos
- Não afetado por temperatura, umidade, ruído, fluxo de ar, poeira e condições de luz
Parâmetros Técnicos
| Especificações de Entrada | |
|---|---|
| Tensão Nominal | 12 ± 1VDC |
| Corrente de Trabalho | MC137D C: 20±2mA | MC137D D: 16±2mA |
| Tensão de Ripple | < 100mVp-p |
| Especificações de Saída | |
| Sinal de Saída | MC137D C: sinal de escurecimento 0-10VDC | MC137D D: sinal de escurecimento PWM |
| Sensor de Luz Diurna | |
| Sensor de Luz Diurna | Prioridade de Luz Diurna |
| Parâmetros de Detecção | |
| Frequência de Trabalho | 5.8GHz ±75MHz, banda ISM |
| Potência de Transmissão | 1mW Máx. |
| Alcance de Detecção (Raio) | Instalação no teto a 3m de altura: r≥4m@0.3m/s, r≥2.5m@1m/s Instalação horizontal a 2m de altura: r≥8m@0.3m/s, r≥4m@1m/s |
| Altura de Instalação | 3m (5m Máx) |
| Especificações Ambientais | |
| Temperatura de Trabalho | Embutido: -25~60℃ |
| Temperatura de Armazenamento | -40℃…80℃, umidade ≤85% (sem condensação) |
| Padrões de Certificação | |
| Certificado | CE, RED (Pendente) |
| Requisitos Ambientais | Em conformidade com os requisitos RoHS 2.0, Reach |
| Classificação IP | IP20 |
| Outras Especificações | |
| Fiação | Terminal de 3 pinos de 2.0mm |
| Requisitos de Instalação | Instalação embutida |
| Requisitos de Embalagem | Saco plástico bolha + divisória + caixa externa (K=A) |
| Peso Líquido | 10±2g |
| Vida Útil | Garantia de 5 Anos |
Seleção de Modelo
| MC137D C | MC137D D |
|---|---|
| Sinal de escurecimento 0-10VDC | Sinal de escurecimento PWM |
| Prioridade de Luz Diurna | |
Descrição da Função
| Função | MC137D C, MC137D D |
|---|---|
| Função ON/OFF | N/A |
| Função de Escurecimento em Dois Passos | N/A |
| Função de Escurecimento em Três Passos | Período de Stand-by pode ser definido para "5min/10min/30min" |
| Coleta de Luz Diurna | N/A |
| Prioridade de Luz Diurna | Período de Stand-by pode ser definido para "+∞" |
Diagramas Técnicos
Recomendado para uso em luminárias de teto
Dimensões
Diagrama de Fiação e Diagrama de Função
Diagrama de Instalação
Aviso de Instalação: Ao instalar, preste atenção à distância entre a antena de micro-ondas e a placa da luminária.
Configurações da Chave DIP
| Função | Área de Detecção | Tempo de Retenção | Sensor de Luz Diurna | Nível de Escurecimento em Stand-by | Período de Stand-by | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Código de Discagem | 1 | 2 | 3 | 4 | 5 | 6 | |||||||
| Ⅰ | - | 100% | - | - | 5s | - | Desativar | 5Lux/15Lux/30Lux/50Lux | 100-150Lux | - | 0% | - | +∞ |
| Ⅱ | LIGADO | 50% | - | LIGADO | 1min | LIGADO | 30Lux | 100Lux | 200Lux | LIGADO | 20% | LIGADO | 15min |
| Ⅲ | LIGADO | - | 3min | 150Lux | 300Lux | ||||||||
| Ⅳ | LIGADO | LIGADO | 10min |
Instruções do Controle Remoto
Inicialização: O sensor ligará a luz com 100% de brilho pela primeira vez e a desligará após 10 segundos. Durante o período de inicialização, o sensor não é capaz de detectar movimento.
Configuração Padrão: Sensibilidade: 100% | Tempo de retenção: 5s | Sensor de Luz Diurna: Desativar | Período de stand-by: 15min | Nível de escurecimento em stand-by: 0%
Diretrizes de Aplicação
- O sensor deve ser instalado por um eletricista profissional. Por favor, corte a energia antes de instalar, fazer a fiação, alterar a configuração da chave DIP, etc.
- A distância de detecção está relacionada a fatores como a velocidade de movimento do objeto em movimento, o tamanho do objeto em movimento, a altura de instalação, o ângulo de instalação, se o ambiente de instalação é aberto e o material do refletor.
- Quando o sensor de micro-ondas é instalado na parede, a distância de detecção será muito aumentada em comparação com a instalação no teto. Se você usar o método de instalação na parede, reduza a sensibilidade para usar ou entre em contato com nossa empresa para confirmar a configuração de uso.
- Os parâmetros do sensor podem precisar ser reconfigurados em diferentes ambientes de instalação.
- Este sensor é apenas para uso interno, vento e chuva externos, e objetos em movimento ao redor causarão acionamento falso.
- A altura de instalação do produto sensor não pode exceder 6 metros, e a altura ideal é de 3 metros; a distância entre os dois sensores deve ser superior a 3 metros.
- Quando o sensor é instalado em uma luminária metálica, em uma superfície refletora metálica ou em um ambiente fechado estreito, as micro-ondas serão refletidas várias vezes e causarão acionamento falso.
- Por favor, certifique-se de que não haja sinais de movimento como ventiladores, motores DC, tubulações de esgoto, saídas de ar, etc. ao redor do sensor.
- As micro-ondas não podem penetrar metal, evite instalar em luminárias metálicas fechadas ou semi-fechadas, e não deve haver metal ou vidro bloqueando o produto.
- Uma fonte de alimentação regulada DC com tensão de saída estável e baixo coeficiente de ripple deve ser usada. O ripple da fonte de alimentação deve ser inferior a 100mV; a corrente de carga deve ser superior a 25mA.
- As especificações e parâmetros do produto podem ser otimizados sem aviso prévio.
