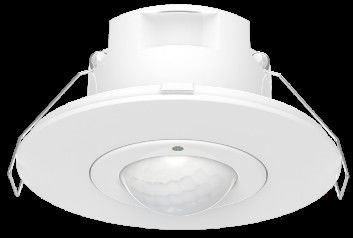

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente

  • On-demand Lighting Control KNX Motion Detectors Pir Movement Sensor Switch For Smart Building Control
Lugar de origem China
Marca Merrytek
Certificação CE
Número do modelo MSA017K IR
Quantidade de ordem mínima 100 PCS
Preço Negociável
Detalhes da embalagem Caixa branca + etiquetas de caixa branca + cartão de papelão
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada 21-30Vdc (potência do BUS KNX) corrente de funcionamento 10mA max.
Consumo de energia ≤0.5w Função Detecção de movimento PIR + sensor de luz natural
Área de detecção (rádio) 2.5-4m Altura de montagem 2 a 6 m
Instalação De potência não superior a 50 kW corte o tamanho Φ60 mm
Destacar

Interruptor de sensor de movimento Pir

,

Interruptor de sensor PIR de controlo de edifícios inteligente

,

Interruptor de detectores de movimento KNX
Deixe um recado
Descrição de produto

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente

1Características

1) Detecção de movimento PIR
2) Potência de autocarro KNX e comunicação KNX disponíveis
3) Detecção de sensor de luz natural disponível
4) Área de detecção e tempo de espera podem ser definidos por comando remoto ou ETS
5) Faixa máxima de detecção: 2,5-8 m de diâmetro
6) A detecção de movimento de armazém, oficina e lobby é altamente recomendada

7) Instalação a quente ou a superfície opcional

2.Parâmetros

Input/Output Voltagem de entrada 21-30V de potência do autocarro KNX DC
Corrente KNX ≤ 10 mA
Consumo ≤ 0,5 W @ 24 V DC
Parâmetro do sensor Função Detecção de movimento PIR + sensor de luz natural
Área de detecção Estabelecimento do RCLE:8%/16%/24%/32%/40%/48%/56%/64%/72%/80%/88%/100%
Tempo de retenção Configuração do RCLE
Faixa de detecção de raio (com base na sensibilidade de 100%) 2.5-4m @ 25°C com base na altura de montagem de 3m
Controle remoto Disponível
Altura de montagem 2-6m valor típico:3m
Aplicação envIRonment Furo de perfuração Φ60 mm
Temperatura de funcionamento -25°C...+50°C (a gama de detecção pode variar em função das diferentes temperaturas)
Temperatura de armazenamento -40°C~+80°C
Garantia 3 anos ((disponível com base no problema da qualidade do produto)
Padrão de certificado Certificado Compatível com o CE
Requisitos ambientais Compatível com a RoHS
Classificação IP Proteção IP20
N/A significa não disponível

3. Dimensão

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente 0

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente 1

4Diagrama de fiação.

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente 2

Recomendações de fiação:

1. A sugestão de cablagem do ônibus KNX de mãos dadas para o cabo final, estrela ou árvore não é recomendada para garantir a estabilidade da transmissão do sinal.

2. Recomenda-se o fio de ligação do autocarro KNX, o fio blindado do BEI padrão KNX ou o cabo de rede da categoria 6, recomendando-se que o comprimento do fio de ligação do autocarro não exceda 400 metros,e recomenda-se que o número de sensores ligados a um autocarro não exceda 12.

3O número de sensores ligados a um autocarro deve considerar plenamente a capacidade de carga corrente da fonte de alimentação:que é a soma das correntes de todos os dispositivos KNX (incluindo sensores) não deve ser superior à corrente de carga da fonte de alimentação KNX.

5.Iniciar ProcessoInicialização

Após encaminhar os endereços físicos e definir os parâmetros do canal, siga estes passos:

(1) Interface do Connecting Bus;

(2) Ativar o sistema de ligação e a fonte de alimentação auxiliar (nota: certifique-se de que o produto dispõe de fonte de alimentação auxiliar, caso contrário o dispositivo poderá não funcionar correctamente);

(3) Pressione o interruptor de programação do produto, a luz LED ficará vermelha;

(4) Utilize a interface de autocarro para descarregar o endereço físico através do software ETS. A luz LED de programação está desligada para indicar que o download do endereço físico foi concluído com êxito;

(5) Descarregar a aplicação após definir os parâmetros de aplicação necessários.

(6) Após o download da aplicação, o produto entra em inicialização. Durante a inicialização, a função de detecção é desativada.e o produto funciona normalmente;

Nota: Utilize a versão mais recente do ETS 5 ou 5.7Por favor, obtenha o ficheiro de configuração de engenharia ETS deste sensor da nossa equipa de vendas.

6Radiação de detecção

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente 3

7- Sinais de detecção.

O produto detecta sinais de movimento humano e a seguir está uma descrição dos sinais de movimento:

sinal de movimento:Detetar o movimento significativo de seres humanos (caminhadas) na área de detecção.

8Controle remoto (MH10)

Controle de iluminação sob demanda detectores de movimento KNX pir sensor de movimento interruptor para controle de edifício inteligente 4
