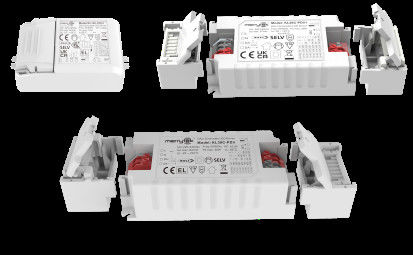

20W DALI DT6 e pushDIM 350ma condutor LED para iluminação LED
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | KL20C-PDii1 |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Caixa branca + Cartão, 100pcs/CTN |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma |
| Termos de pagamento | T/T ou Paypal |
| Habilidade da fonte | 10,000pcs por mês |
Contacte-me para amostras e cupons grátis.
WhatsApp:0086 18588475571
WECHAT: 0086 18588475571
Skype: sales10@aixton.com
Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.
xDetalhes do produto
| Voltagem nominal de entrada | 220-240Vac 50Hz /60Hz | A C.C. entrou a escala de tensão | 200-240Vdc |
|---|---|---|---|
| Modo de funcionamento | Constant Current | Método de controlo | DALI DT6 e pushDIM |
| Fator de potência | ≥0.95 | Eficiência | 88% |
| Corrente | 250/300/350/400/450/500mA | Dimensão | L116mm*W40.mm*H22mm |
| Classificação IP | Proteção IP20 | Garantia | 5 anos |
| Destacar | Driver LED pushDIM,20W DALI DT6 LED Driver,Motor LED com dimmabilidade de 350 mA |
||
Descrição de produto
20W DALI DT6 e pushDIM 350ma condutor LED para iluminação LED
1Descrição.
-Operação de emergência de CC alimentada centralmente DT19
- Flare-free para toda a faixa de dimming
- Potência de espera inferior a 0,5 W
- Dimming primário com botão
- Interface DALI DT6 integrada
- Protecção: curto-circuito / sobre temperatura / sobre tensão
- Corrente de redução para temperaturas ambientais elevadas
-PushDIM com a função de memória
- 5 anos de garantia
2.Parâmetros
| Micro séries |
KL20C-PDii1 KL20C-PDii1 KL30C-PDii |
||||||
| Input | Tensão de funcionamento | 198-264Vac 50Hz/60Hz | |||||
| Voltagem nominal de entrada | 220-240Vac 50Hz/60Hz | ||||||
| Intervalo de tensão de entrada CC | 200-240Vdc | ||||||
| Corrente de entrada |
0.11A Max. 0.11A Max. 0.16A Max. |
||||||
| Corrente de entrada | < 15A (largura de pulso de meia corrente100μs) @230Vac | ||||||
| Fator de potência ((@230V100% carga) |
≥ 0,95 ≥ 0,95 ≥ 0,95 |
||||||
|
Distorção harmónica total (@230Vac, 100% de carga) |
Tipicamente: 20% | ||||||
| Potência em estado de espera | ≤ 0,5 W (@230Vac quando PUSH ou DALI estiverem desligados) | ||||||
| Eficiência ((@230Vac, 100% de carga) |
88% 88% 88% |
||||||
| Método de fiação | 0.75-1.5mm2 | ||||||
|
Interruptor automático
|
KL20C-PDii1 (Cálculo da corrente no fio) | ||||||
| Tipo | C10 | C13 | C16 | C20 | C25 | ||
| Número | 45 | 50 | 70 | 95 | 110 | ||
| Tipo | B10 | B13 | B16 | B20 | B25 | ||
| Número | 25 | 35 | 45 | 55 | 65 | ||
| Produção | Modo de funcionamento | Corrente constante |
| Tipo de carga | LED | |
| Requisito de ondulação (flexível ou sem flexível) | Valor do piscar: inferior a 5% para toda a gama de atenuação | |
| Tempo de arranque | < 1s (@230Vac) | |
| Voltagem de saída sem carga | 57V DC Max. | |
| Faixa de tensão de saída de carga | 12-40V DC | |
| Potência de saída de carga total | 20W | |
| Corrente de saída de carga: Para mais pormenores |
250-500 mA | |
| Corrente/voltagem constante Precisão | Precisão de corrente constante ± 5% | |
| Método de fiação | Terminal de empurrão, wIrãoSecção transversal:0.75-1.5mm2 | |
| Método de controlo | Dimming PUSH primário | Dimming PUSH primário (max. comprimento de condução:20M) |
| Dimming DALI | Dimming DALI (max. comprimento do fio: 300M) | |
| ExceçãoPRotaçãoREquipamentos | Output sobre a temperatura proteção |
Sim, sem função de auto-recuperação ((Pode ser consultado) |
| Protecção contra curto-circuito de saída | Sim, sem função de auto-recuperação ((Pode ser consultado) | |
|
Funcionamento Meio Ambiente |
Temperatura/umidade de funcionamento | -25°C~50°C Umidade:85% (não condensante) |
| Temperatura/umidade de armazenamento | -40°C~80°C, Humidade: 10%~95% | |
| Temperatura máxima da caixa (Tc) | 85°C | |
|
Segurança & EMC |
Norma EMC | EN55015 EN61547 EN61000-3-2 |
| Padrão de protocolo DALI | IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19 | |
| Normas de segurança | EN61347-1 EN61347-2-13 | |
| Certificação | CE | |
| Resistir à tensão | 3750Vac, 5mA, 60s (Input L N-Output SEC) | |
| Outros | Graus de protecção | Proteção IP20 |
| Tipo de protecção | Classe II | |
| Tipo de instalação | Instalação independente | |
| Com enxaguante | 116*40,5*22 mm | |
| Com um comprimento não superior a 50 mm | 78*40,5*22 mm | |
| Função de memória de apagão | Sim, memória de apagão PUSH | |
| Sincronização de atenuação PUSH | 15 unidades no máximo. | |
| Requisito de embalagem | Saco de PE+Instruções+papelão+cartão externo(K=A) | |
| Peso | 80.2 g | |
| A vida | 5 anos @Ta carga total | |
| Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e ambiente de 25 graus, salvo especificação. | ||
3. Dimensão (Unidade: mm)
4Diagrama de fiação.
Fig. ADALIDim.Minha
Fig.BCarregue em DimMinha
5Desvalorização.
6. Curva de atenuação
7.Configuração de engrenagem atual
●:ON ○:OFF (SEC1 SEC2)
|
KL20C-PDii1 Configuração de engrenagem atual |
1 | 2 | 3 |
| 250 mA ((12-40V) | - | - | - |
| 300mA ((12-40V) | Ativado | - | - |
| 350 mA ((12-40 V) | - | Ativado | - |
| 400mA ((12-40V) | Ativado | Ativado | - |
| 450 mA ((12-40V) | Ativado | - | Ativado |
| 500mA ((12-40V) | Ativado | Ativado | Ativado |
8. ON/OFF & Descrição da operação de atenuação
A. Pressione brevemente o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED se ligará ou desligará.
B. Dimming: premir e manter pressionado o interruptor PUSH (1S-8S), o condutor LED pode atingir dimming, brightening ou dimming, a faixa de dimming é de 2-100%.
C. Memória: a dimming PUSH tem função de dimming memory.
D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 s
E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.
9. assuntos que necessitemAA intenção
1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda de LED pode ser danificada.
2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
