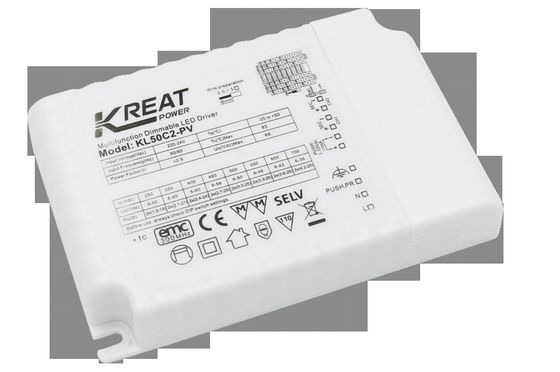

50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED

  • 50W Dual Channel PUSH And 1-10V Dimming LED Driver For The LED Downlight
Place of Origin Shenzhen, China
Marca KREATPOWER
Certificação CE, SEMKO
Model Number KL50C2-PV
Minimum Order Quantity 100PCS
Preço Negociável
Packaging Details White box+ Instructions Clapboard Outer Carton
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Operating Voltage 198-264VAC 50Hz /60Hz Input Voltage range 200-240VDC
Input Cuttent 0.28A Max. Power Factor ≥0.9
Stand-by Power ≤0.5W IP IP20
Certificação CE, SEMKO Feature Dual channel
Dimming method PUSH and 1-10V dimming Warranty 5 years
Destacar

Lâmpadas de baixa intensidade LED

,

Motor de LED de atenuação de 50 W

,

1-10V condutor LED de atenuação
Deixe um recado
Descrição de produto

50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED



[Características do produto]

  • Sem piscar para todo o intervalo de atenuação
  • Potência em estado de espera inferior a 0,5 W
  • Dimming primário com botão
  • Dimming secundário com dimmer 0-10V
  • Suporta dimming PWM de 10V (3KHz-8KHz)
  • 0-10V de ponta PUSH dimming
  • Proteção: curto-circuito / sobre-temperatura / sobre-voltagem
  • Corrente de degradação para temperaturas ambientais elevadas
  • Pressione dim com a função de memória
  • Portão de apagão com função de corredor
  • Garantia de 5 anos



[Parâmetro]



Input Tensão de funcionamento 198-264VAC 50Hz /60Hz
Voltagem nominal de entrada 220-240VAC 50Hz /60Hz
Intervalo de tensão de entrada CC 200-240VDC
Corrente de entrada 0.28A Max.
Corrente de entrada < 15A (largura de pulso de meia corrente 100US) @230VAC
Fator de potência ≥ 0,9 (@230VAC Carga total)
Distorção harmónica total Tipicamente: 13% (@230Vac Carga total)
Potência em estado de espera ≤ 0,5 W
Eficiência 89% Max. @230VAC (carga total)
Método de fiação Terminal de empurrão, secção transversal do fio:0.75-1.5mm2
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Exigência de ondulação (flashing or flickering-free) Valor de piscar: inferior a 2% para toda a gama de atenuação
Horário de arranque < 0,5s (@230Vac; Auxiliar não tem saída)
Voltagem de saída sem carga 58VDC máximo.
Faixa de tensão de saída de carga 9-52VDC
Potência de saída de carga total OUT1+OUT2: 50W Max.
Corrente de saída de carga 2*CC: 350mA; 500mA; 550mA; 700mA; 750mA; 900mA;
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, secção transversal do fio:00,5-1,5 mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:100M)
Dimming de 1 a 10 V 0-10V dimming ((Corrente de porta < 1MA) (Longo de condução máxima:20M)
Faixa de atenuação 3% a 100%
Dimming PWM Dimming PWM da porta 0-10V (3KHZ-8KHZ)
Potenciômetro Sim, 100kΩ
Dimming PUSH secundário Sim, mudar as configurações de fábrica
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Protecção contra sobrevoltagem Sim, sem função de auto-recuperação
Proteção contra curto-circuito de saída Sim, função de auto-recuperação (pode ser consultada)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Tipo de instalação Instalação independente
Dimensão da instalação 123*79*24 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH Trinta unidades.
Requisito de embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A))
Peso 220 g
A vida 50000h @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e num ambiente de 25 graus, salvo especificação.



[Dimensão (unidade: mm)]



50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 050W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 1



[Diagrama de fiação]



50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 2

Fig. Um Push DimMinhaou CFunção do corredor

50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 3

Fig.B 0-10Vou PUSH secundário



[Configuração de engrenagem actual]

Corrente Out 1 Out 2
tensão Po (W) 1 2 3 tensão Po (W) 1 2 3
350 mA 9 ̊50V 17.5 - - - 9 ̊50V 17.5 - -
500 mA 9 ̊50V 25 Ativado - - 9 ̊52V 26 Ativado - -
550 mA 9 ̊45V 25 - Ativado - 9 ̊52V 29 - Ativado -
700 mA 9 ̊36V 25 Ativado Ativado - 9 ̊50V 35 Ativado Ativado -
750 mA 9 ̊33V 25 - Ativado Ativado 9V48V 36 - Ativado Ativado
900 mA 9 ̊28V 25 Ativado Ativado Ativado 9 ̊40V 36 Ativado Ativado Ativado
Nota:A potência total das duas saídas não pode exceder 50W;Po1+Po2≤50W



[Desvalorização]



50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 4

[Curva de escurecimento]



50W Dual Channel PUSH e 1-10V dimming LED Driver para o downlight LED 5

[ON/OFF & Descrição da operação de atenuação]

A. Interruptores de pressão curtos (< 1 s), condutor LED ligado ou desligado.

B. Pressione e segure o interruptor PUSH (1S ~ 8S), e o condutor LED pode obter a atenuação; Após pressioná-lo novamente, a luz muda nas direções opostas de atenuação.

C. O escurecimento por pressão tem memória de apagamento e memória de brilho.

D. Sincronização de atenuação:

O condutor de LED pode sincronizar para um nível de dimming de 50% com uma suspensão de 15 segundos no empurrão.

E. Configure os tempos de apagamento: Pressione o botão para desligar as luzes, depois pressione o botão por muito tempo, e as luzes se acenderão e diminuirão.Desativar a função de tempo de desvanecimento: Pressione rapidamente o interruptor PUSH 5 vezes num prazo de 3 segundos; ative a função de tempos de apagão: pressione por muito tempo PUSH 15S.

F. Função de corredor: PUSH tem um sinal L superior a 60S, introduz a função de corredor, 100% de luminosidade, 20% de luminosidade, aguarda 60S e desliga as luzes.Apertar interruptores curtos 5 vezes para sair da função do corredor.

G. Não são permitidos botões com luzes indicadoras.

H. PUSH secundário: O interruptor DIP ¥4 ¥ está fechado; 0-10V: O interruptor DIP vermelho ¥4 ¥ está aberto;



[As questões necessáriasA(tenteção)

A corda LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda LED pode ser danificada.
