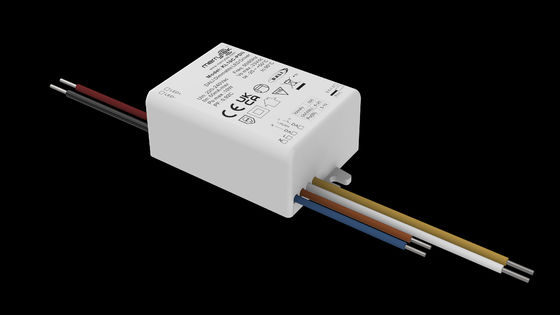

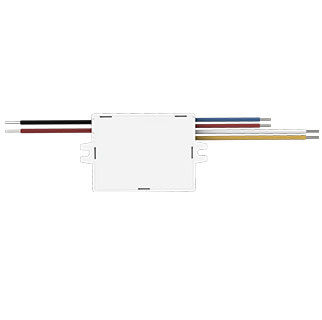

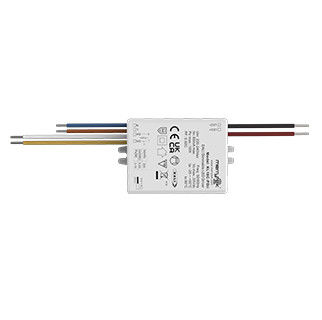

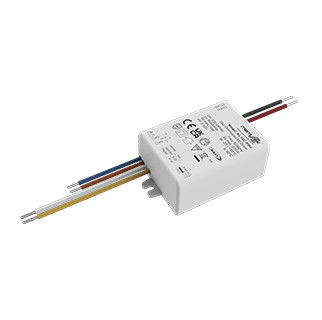

10W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA

  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
  • 10W Constant Current LED Driver Single Output Current 200mA Or 300mA Or 500mA
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE
Número do modelo KL10C-PDii1
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Tempo de entrega 1. Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 20,000pcs pelo mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem nominal de entrada 220-240Vac 50Hz /60Hz Corrente de entrada < 10A (largura de pulso de meia corrente 100US) @230VAC
Potência em estado de espera ≤ 0,5 W ((@ 230 Vac) Escurecimento DALI Dimming DALI (max. comprimento do fio: 300M)
Temperatura de funcionamento -25°C~50°C Umidade:85% (não condensante) Dimensão da instalação 64.5*40*23 mm
Eficiência 83% Máximo. A vida 50000h @Ta carga total
Destacar

Motor LED de corrente constante de 10 W

,

Motor LED de corrente constante de 300 mA

,

Motor LED de corrente constante de 500 mA
Deixe um recado
Descrição de produto

Corrente de saída única 200mA ou 300mA ou 500mA condutor LED de corrente constante de 10W



[Características do produto]

  • Sem piscar para toda a gama de atenuação
  • Potência em estado de espera inferior a 0,5 W
  • Dimming primário com botão
  • Interface DALI DT6 integrada
  • Proteção: curto-circuito / sobre-temperatura/ sobre-voltagem
  • Corrente de degradação para temperaturas ambientais elevadas
  • Pressione dim com função memória
  • Garantia de 5 anos



[Parâmetro]

Input Modelos
Tensão de funcionamento 198-264VAC 50Hz /60Hz
Voltagem nominal de entrada 220-240VAC 50Hz /60Hz
Intervalo de tensão de entrada CC 200-240VDC
Cuttent de entrada 0.06A Max.
Corrente de entrada < 10A (largura de pulso de meia corrente 100US) @230VAC
Fator de potência ≥ 0,95 @ 230VAC (carga total)
Distorção harmónica total Tipicamente: 20% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W ((@230Vac)
Eficiência 83% Max. @230VAC (carga total)
Método de fiação Input: AC:0.5 mm2DALI:0.5 mm2;
Interruptor automático Tipo B10 B13 B16 B20 B25
Número 70 80 105 130 160
Diâmetro 1.5 mm2 1.5 mm2 2.5 mm2 2.5 mm2 2.5 mm2
Tipo C10 C13 C16 C20 C25
Número 40 50 65 85 100
Diâmetro 1.5 mm2 1.5 mm2 1.5 mm2 1.5 mm2 2.5 mm2
Produção Tipo de carga LED
Exigência de ondulação (flashing or flickering-free) Valor do piscar: inferior a 2% para toda a gama de atenuação
Tempo de arranque < 1s (@230Vac)
Voltagem de saída sem carga 48VDC máximo.
Modo de funcionamento 200 mA 300 mA 500 mA
Faixa de tensão de saída de carga 3-28V 3-28V 3-21V
Potência de saída de carga total 0.6-5.6W 0.9-8.4W 1.5-10W
Corrente de saída de carga Corrente única
Tolerância de corrente/voltagem de saída ± 5%
Produção Método de fiação Seção transversal do fio:0.5 mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:20M)
Dimming de 1 a 10 V Não
Faixa de atenuação Dimming primário PUSH & DALI: 0%-100%
Potenciômetro Não
Dimming DALI Dimming DALI (max. comprimento do fio: 300M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança e EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI IEC 62386-102 IEC 62386-207 DT6 251 253
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Tipo de instalação Instalação independente
Dimensão da instalação 64.5*40*23 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 20 unidades no máximo.
Requisito de embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Peso 80 g
A vida 50000h @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e em um ambiente de 25 graus, salvo especificação.


[Dimensão (unidade: mm)]

10W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 010W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 1



[Diagrama de fiação]

 10W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 210W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 3

Fig. ADALIDim.Minha                                                                                                Fig.BCarregue em DimMinha



[Desvalorização]

10W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 4



[Curva de atenuação]

10W Contínua Corrente Diretor LED Corrente de saída única 200mA Ou 300mA Ou 500mA 5



[ON/OFF & Descrição da operação de atenuação]

A. Pressione brevemente o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED se ligará ou desligará.

B. Dimming: premir e manter pressionado o interruptor PUSH (1S-8S), o condutor LED pode atingir dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a diminuição PUSH tem uma função de diminuição da memória.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 s

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.



[Atentão]

1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda de LED pode ser danificada.
