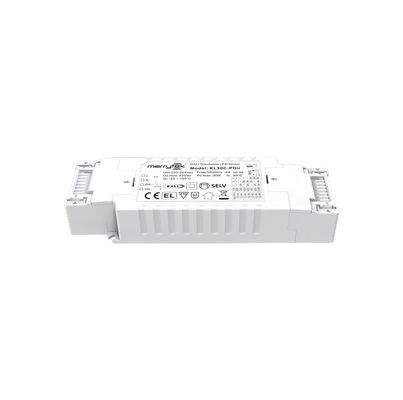

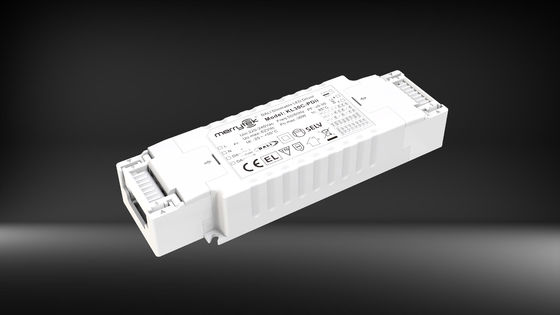

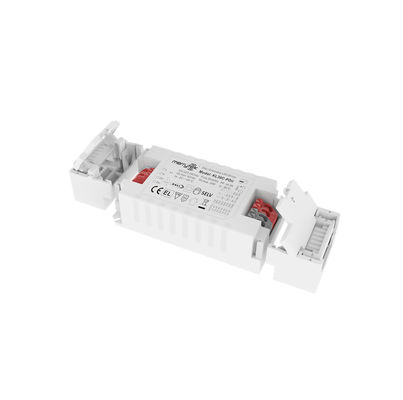

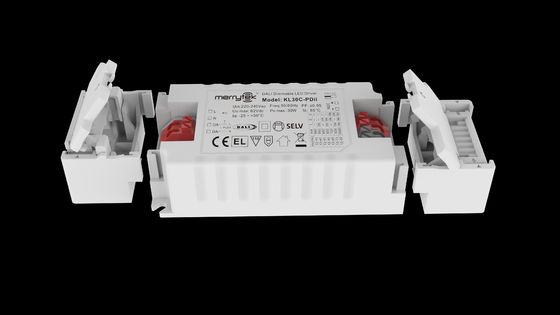

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED

  • 30W DALI DT6 And PushDIM 500ma to 1000mA Dimmable LED Driver For LED Downlight
  • 30W DALI DT6 And PushDIM 500ma to 1000mA Dimmable LED Driver For LED Downlight
  • 30W DALI DT6 And PushDIM 500ma to 1000mA Dimmable LED Driver For LED Downlight
  • 30W DALI DT6 And PushDIM 500ma to 1000mA Dimmable LED Driver For LED Downlight
Lugar de origem China
Marca Merrytek
Certificação CE
Número do modelo KL30C-PDii
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca + Cartão, 100pcs/CTN
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T ou Paypal
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem nominal de entrada 220-240Vac 50Hz /60Hz A C.C. entrou a escala de tensão 200-240Vdc
Modo de funcionamento Constant Current Método de controlo DALI DT6 e pushDIM
Fator de potência ≥0.95 Eficiência 88%
Corrente 500/550/600/650/700/900/1000mA Dimensão L136mm*W42.5mm*H24mm
Classificação IP Proteção IP20 Garantia 5 anos
Destacar

DALI DT6 condutor LED atenuável

,

Condutor de LED com dimmação pushDIM

,

motorista 30W conduzido Dimmable
Deixe um recado
Descrição de produto

30W DALI DT6 e PushDIM 500mA a 1000mA Dirigente LED Dimmable para Downlight LED



1Descrição.

-Operação de emergência de CC alimentada centralmente DT19

- Flare-free para toda a faixa de dimming

- Potência de espera inferior a 0,5 W

- Dimming primário com botão

- Interface DALI DT6 integrada

- Protecção: curto-circuito / sobre temperatura / sobre tensão

- Corrente de redução para temperaturas ambientais elevadas

-PushDIM com a função de memória

- 5 anos de garantia

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 0



2.Parâmetros

  Micro série

KL30C-PDii
Input Tensão de funcionamento 198-264Vac 50Hz/60Hz
Voltagem nominal de entrada 220-240Vac 50Hz/60Hz
Intervalo de tensão de entrada CC 200-240Vdc
Corrente de entrada

0.16A Max.
Corrente de entrada < 15A (largura de pulso de meia corrente100μs) @230Vac
Fator de potência ((@230V100% carga)

≥ 0,95

Distorção harmónica total

(@230Vac, 100% de carga)

 Tipicamente: 20%
Potência em estado de espera ≤ 0,5 W (@230Vac quando PUSH ou DALI estiverem desligados)
Eficiência ((@230Vac, 100% de carga)

88%
Método de fiação 0.75-1.5mm2

Interruptor automático



 KL30C-PDii (Calcular a corrente no fio)
Tipo C10 C13 C16 C20 C25
Número 40 55 65 85 100
Tipo B10 B13 B16 B20 B25
Número 25 30 40 50 60
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Requisito de ondulação (flexível ou sem flexível) Valor de piscar: inferior a 5% para toda a gama de atenuação
Tempo de arranque < 1s (@230Vac)
Voltagem de saída sem carga 59V DC Max.
Faixa de tensão de saída de carga 12-40V DC
Potência de saída de carga total 20W
Corrente de saída de carga: Para mais pormenores 500-1000 mA
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, wIrãoSecção transversal:0.75-1.5mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:20M)
Dimming DALI Dimming DALI (max. comprimento do fio: 300M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Protecção contra curto-circuito de saída Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI IEC 62386-102, IEC 62386-207 DT6 251 252 253 DT19
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Tipo de instalação Instalação independente
Com enxaguante 136*42,5*24 mm
Com um comprimento não superior a 50 mm 196*42,5*24 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 15 unidades no máximo.
Requisito de embalagem Saco de PE+Instruções+papelão+cartão externo(K=A)
Peso 103.9
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e no ambiente de 25 graus, salvo especificação.

3. Dimensão (Unidade: mm)

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 1

4Diagrama de fiação.



Fig. ADALIDim.Minha

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 2

Fig.BCarregue em DimMinha

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 3

5Desvalorização.

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 4

6. Curva de atenuação

30W DALI DT6 e PushDIM 500ma a 1000mA Dirigente LED Dimmable para Downlight LED 5

7.Configuração de engrenagem atual

●:ON ○:OFF (SEC1 SEC2)

KL30C-PDii

Configuração de engrenagem atual

 1 2 3
500mA ((12-40V) - - -
550mA ((12-40V) Ativado - -
600mA ((12-40V) - Ativado -
650mA ((12-40V) Ativado Ativado -
700mA ((12-40V) - Ativado Ativado
900mA ((12-33V) Ativado - Ativado
1000mA ((12-30V) Ativado Ativado Ativado



8. ON/OFF & Descrição da operação de atenuação

A. Pressione brevemente o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED se ligará ou desligará.

B. Dimming: premir e manter pressionado o interruptor PUSH (1S-8S), o condutor LED pode atingir dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a dimming PUSH tem função de dimming memory.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 s

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.



9. assuntos que necessitemAA intenção

1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda de LED pode ser danificada.

2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
