Comunicação RS485, sensor de detecção da presença humana de 24 GHz com modo de detecção FMCW

Comunicação RS485, sensor de detecção da presença humana de 24 GHz com modo de detecção FMCW

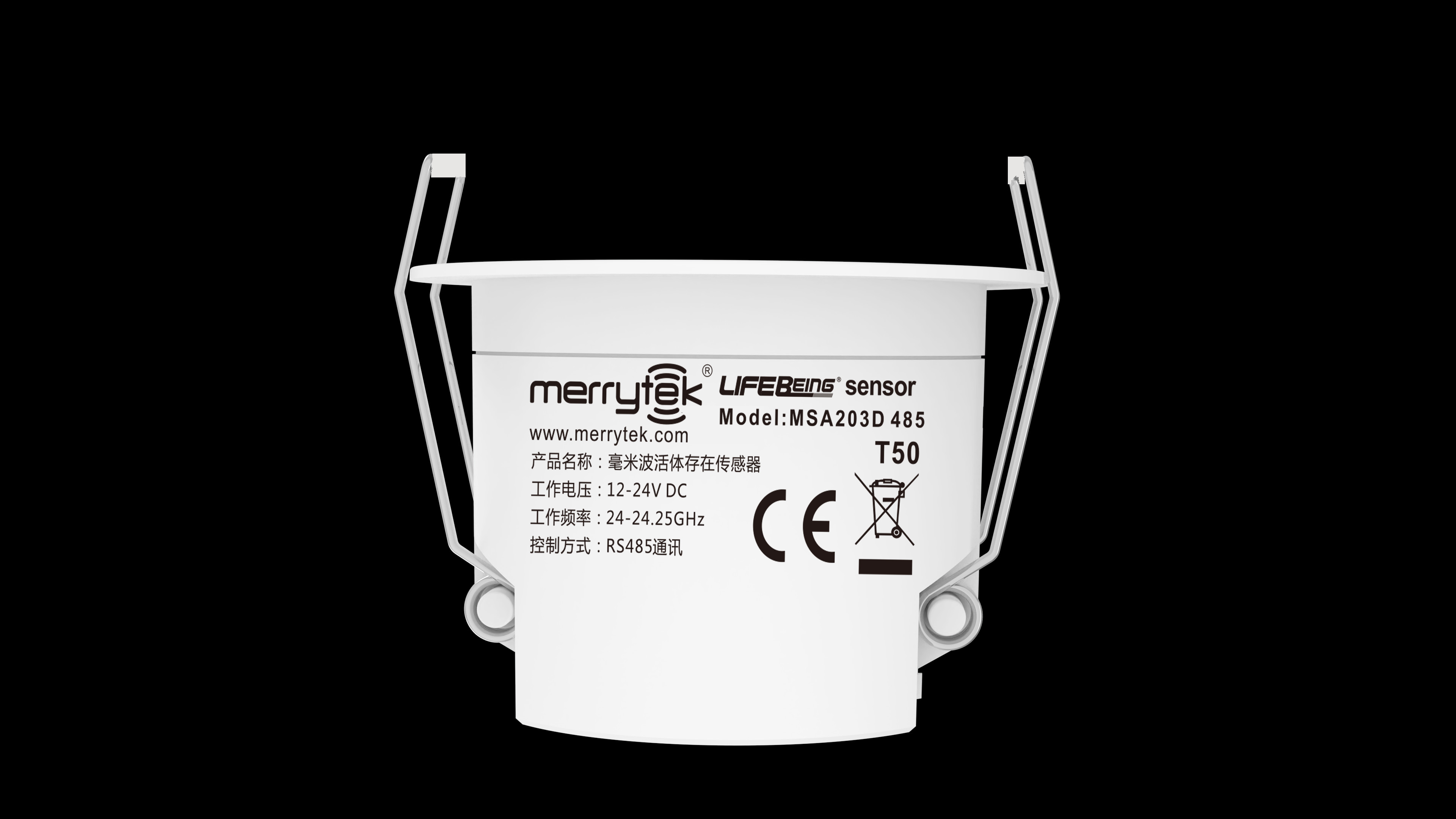

O MSA203D 485 é um sensor de radar de 24 GHz baseado na antena ortogonal de grande feixe patenteada da Mairui Technology.Combinado com o algoritmo de software exclusivo da Mairui Technology e o método de modulação de radar FMCW de nível automotivo, pode detectar com precisão os movimentos sutis causados pelos sinais vitais humanos em quase todos os espaços interiores,fornecendo assim uma entrada rápida e precisa do sensor front-end para cenários atuais com base na presença do corpo humano, como casas inteligentes, hotéis inteligentes e escritórios inteligentes.

1Características

1) Adotar a tecnologia de detecção de seres vivos, que pode detectar movimento, ligeiro movimento e sinais de respiração, e perceber a verdadeira detecção de presença.

2) Utilização de FMCW para detectar a presença de corpos humanos

3) Tamanho de instalação super pequeno, pode ser aplicado a edifícios inteligentes, hotéis inteligentes, escritórios inteligentes, detectores de presença e outros campos de controle inteligente relacionados.

4) 24-24.25 GHz (banda ISM) radar de ondas milimétricas. sem interferência com 5G WIFI e sem penetração de sinais de detecção através de paredes sólidas.

2. Parâmetros

3.Funções

Sinais de movimento ativos

O sensor detecta a caminhada humana, ligeiros movimentos (como movimento do corpo, virar a cabeça e outros movimentos menores) e respiração para realizar a detecção da existência humana em um estado de não sono.

* Sinalização de movimentoHá um grande movimento para a ação do sensor dentro da área de detecção.

* Sinalização de movimento leve: movimentos muito pequenos podem ser detectados na área de detecção, por exemplo: inclinar-se para a frente, inclinar-se para trás, balançar o corpo, abanar a cabeça, digitar, brincar com telemóveis,e outras pequenas ações comportamentais.

* Sinais de respiraçãoDetectado sinal de respiração (comportamento de dilatação da cavidade abdominal e da cavidade torácica)

4. Dimensão(Unidade:mm)

5.Conexão

6.Estrutura

7Instruções de instalação

1) Instalação por flush

2)Instalação de superfície

8.Padrão de detecção

9. Inicialização

Quando a energia é ligada pela primeira vez, a luz do indicador pisca por 10 segundos e depois desliga.O comando de ninguém será enviadoSe for julgado que há alguém, ele entrará no estado de detecção normal (ou seja, começar a executar o tempo de atraso).Não é detectado sinal externo de detecção de movimentoA luz do indicador pode ser desligada e ligada através de comandos RS485 ou controle remoto Merrytek MH10.o tempo de atraso e a faixa de detecção (distância de detecção) podem ser definidos através de comandos RS485 ou controle remoto Merrytek MH10

10Configurações de fábrica

Área de detecção: 4m Tempo de espera: 30s Luz de indicador: aberto

11Aviso de candidatura

1) O sensor deve ser instalado por um eletricista profissional.

2) Coloque o sensor o mais longe possível de grandes áreas de chapas metálicas, vidro e outros materiais com alta densidade média para evitar disparos por engano.

3) Evitar o uso de objetos que vibram durante muito tempo em torno do sensor, tais como ventiladores agitando, etc. O sinal de vibração será considerado como o sinal de movimento que aciona o sensor.

4) Não instale o sensor perto do roteador sem fios, pelo menos a uma distância superior a 0,5 metros.

5) O comando remoto MH10 pode ser utilizado para ajustar a sensibilidade e indicar as configurações do interruptor (o botão HS do comando remoto indica "acender" e o botão LS indica "desligar").

6) O sensor de microondas pode penetrar paredes de vidro ou de madeira, e o microondas que penetra fora da parede pode causar um falso disparo quando detecta objetos em movimento no exterior.Para evitar falsos disparosPor favor, não instale o sensor perto da porta/janela de vidro, parede de gesso ou parede de madeira.

A. Quando o produto for utilizado numa sala de 2 m * 2 m ou num espaço menor, a área de detecção deve ser fixada em 25% (aplicação: lavabo ou sala de recepção).

B. Quando utilizado numa sala de cerca de 3 m * 3 m, a área de detecção deve ser definida em 50% (Aplicação: WC, entrada ou sala de recepção)

C. Quando utilizado numa sala de cerca de 4 m * 4 m, a área de detecção deve ser definida em 75% (cenário de aplicação: pequena sala de reuniões de escritório ou biblioteca)

D. Quando utilizado numa sala de cerca de 5 m * 5 m ou maior, a área de detecção deve ser definida em 100% (Aplicação: grande escritório, sala de conferências ou biblioteca)

Nota: a gama de detecção adequada para a aplicação real deve basear-se no ambiente real.

7) Tempo de espera Configurações: espaço individual: 1 min -3 min, espaço multijogador: 30 s -1 min.

Não é recomendável definir um atraso superior a 5 minutos, para evitar interferências de pequenos sinais de movimento no espaço.
