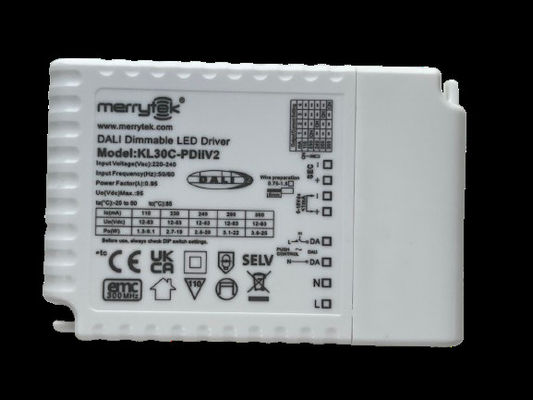

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED

  • 12-83Vdc High Voltage LED Driver Constant Current Output 30 Watt DALI Dimmable LED Driver For LED Panel
Lugar de origem porcelana
Marca Merrytek
Certificação CE
Número do modelo KL30C-PDiiV2
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca + Cartão, 50pcs/CTN
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T ou Paypal
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem nominal de entrada 220-240Vac 50Hz /60Hz A C.C. entrou a escala de tensão 200-240Vdc
Modo de funcionamento Constant Current Método de controlo DALI DT6 e pushDIM e 1 10v dimmable LED driver
Fator de potência ≥0.95 Eficiência 86%
Corrente 110/230/240/260/300mA Dimensão 103x67x22 mm
Classificação IP Proteção IP20 Garantia 5 anos
Destacar

30 watts de condutor LED de corrente constante

,

Painel de LED DALI Condutor de LED atenuável

,

12-83Vdc condutor LED de alta tensão
Deixe um recado
Descrição de produto

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED



1Descrição.

- Flare-free para toda a faixa de dimming

- Potência de espera inferior a 0,5 W

- Dimming primário com botão

- Dimming secundário com dimmer 1-10V e potencialómetro

- Interface DALI DT6 integrada

- Suporta dimming PWM de 10V (3KHz-8KHz)

- Protecção: curto-circuito / sobre temperatura / sobre tensão

- Corrente de redução para temperaturas ambientais elevadas

-PushDIM com a função de memória

- 5 anos de garantia



2.Parâmetros

Input Tensão de funcionamento 198-264Vac 50Hz/60Hz
Voltagem nominal de entrada 220-240Vac 50Hz/60Hz
Intervalo de tensão de entrada CC 200-240Vdc
Corrente de entrada 0.16A Max.
Corrente de entrada < 8A (meia pulsação de corrente de segunda 50μs) @230Vac
Fator de potência ≥ 0,95 (@230Vac, 100% de carga)
Distorção harmónica total Tipicamente: 13% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W (@230Vac quando PUSH ou DALI estiverem desligados)
Eficiência 86%Max (@230Vac, 100% de carga)
Método de fiação Terminal de empurrão, wIrãoSecção transversal:0.75-1.5mm2

Interruptor automático

(Cálculo da corrente no fio)

 Tipo B10 B13 B16 B20 B25 /
Número 25 30 40 50 60 /
Tipo C10 C13 C16 C20 C25 C32
Número 45 60 70 95 120 150
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Cintilante / sem cintilante Valor do piscar: inferior a 2% para toda a gama de atenuação
Tempo de arranque < 1s (@230Vac,)
Voltagem de saída sem carga 95 V DC Max.
Faixa de tensão de saída de carga 12-83V DC
Potência de saída de carga total 30W no máximo
Corrente de saída de carga 110 ~ 300 mA: Para mais pormenores
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, wIrãoSecção transversal: 0,75-1,5 mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:20M)
1-10V ((0-10V) Dimming 1-10V dimming ((Port current<1MA) sem função de desligamento
(Longo de condução máxima: 20 m)
Faixa de atenuação Dimming primário PUSH & DALI: 0%-100%
Dimming de 1 a 10 V: 2% a 100%
Dimming primário PWM Dimming PWM da porta 1-10V (3KHZ-8KHZ)
Potenciômetro Sim, 100kΩ
Dimming DALI Dimming DALI (max. comprimento do fio: 300M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Protecção contra curto-circuito de saída Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade: 85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI A norma IEC 62386-102, a norma IEC 62386-207 DT6
Normas de segurança EN61347-1 EN61347-2-13
Certificação ENEC, SEMKO, CB, CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Tipo de instalação Instalação independente
Dimensão da instalação 103*67*22 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 15 unidades no máximo.
Requisito de embalagem Instruções de utilização + cartão+cartão externo ((K=A)
Peso 139 g
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 Vac e em um ambiente de 25 graus, salvo especificação.

3. Dimensão (Unidade: mm)

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 012-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 1

4Diagrama de fiação.



Fig. ADALIDim.Minha

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 2

Fig.BCarregue em DimMinha

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 3

Fig.C1-10V DimMinha

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 4



5Desvalorização.

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 5

6. Curva de atenuação

12-83Vdc controlador LED de alta tensão com saída de corrente constante 30 W DALI controlador LED dimmable para painel LED 6

7.Configuração de engrenagem atual



Corrente ((mA) DIP Pomax ((W)) Uout ((V)
1 2 3 4
110 mA - - - - 9.1 12 ¢ 83
230 mA Ativado - - - 19.1 12 ¢ 83
240 mA - Ativado - - 19.9 12 ¢ 83
260 mA - - Ativado - 21.6 12 ¢ 83
300 mA - - - Ativado 22.8 12 ¢ 83



8. ON/OFF & Descrição da operação de atenuação

A. Pressione brevemente o interruptor PUSH (tempo de pressão curto 0.1S-1S) e o controlador LED acende ou desliga.

B. Dimming: premir e manter pressionado o interruptor PUSH (1S-8S), o condutor LED pode atingir dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a diminuição PUSH tem uma função de diminuição da memória.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 segundos

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e o anfitrião DALI pode diminuí-la. A faixa de atenuação é de 0-100%.



9. assuntos que necessitemAA intenção

1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada, caso contrário a corda de LED pode ser danificada.

2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
