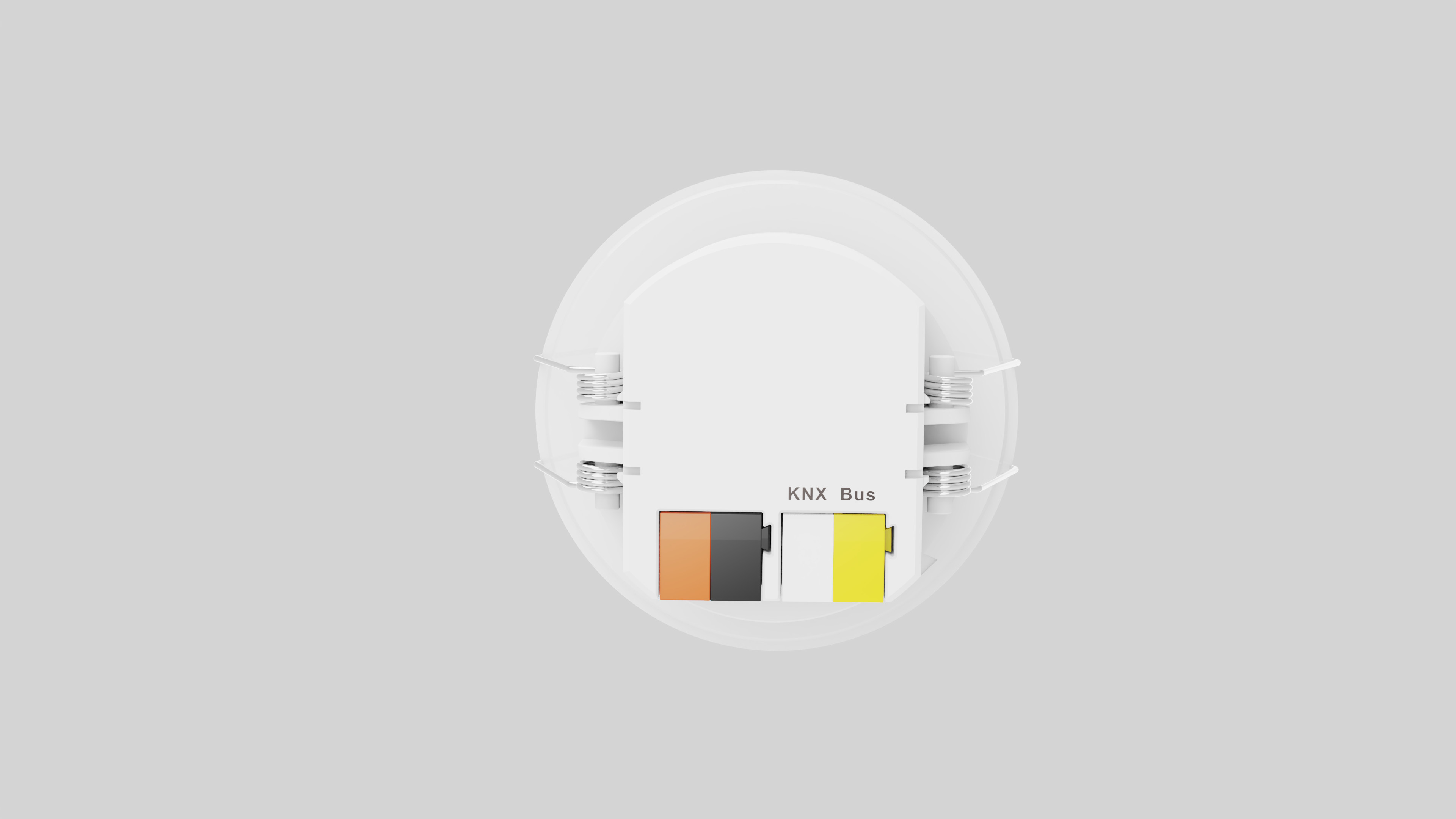

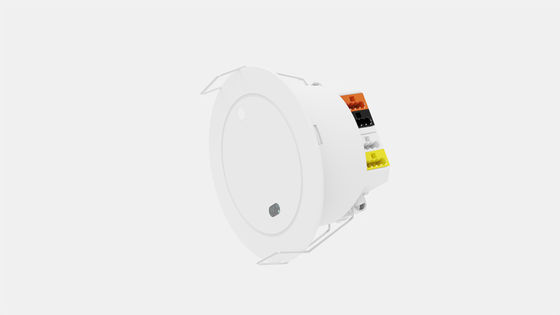

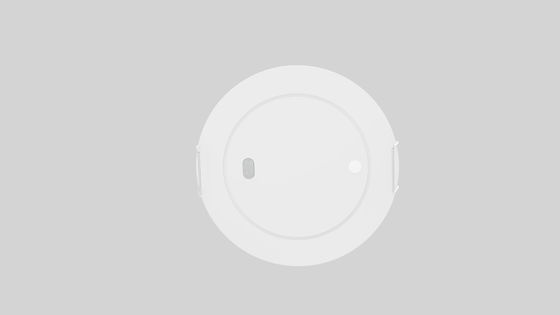

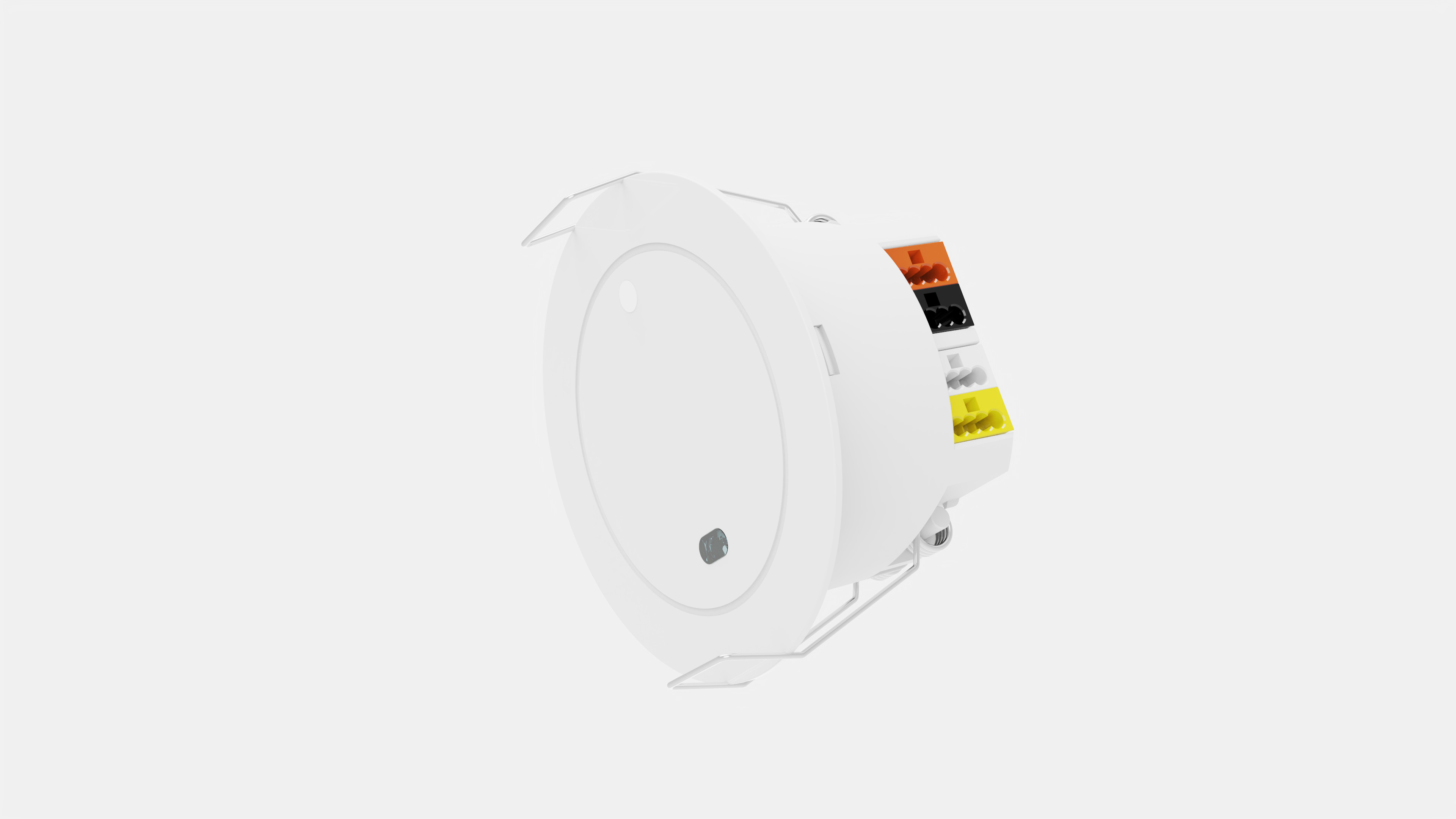

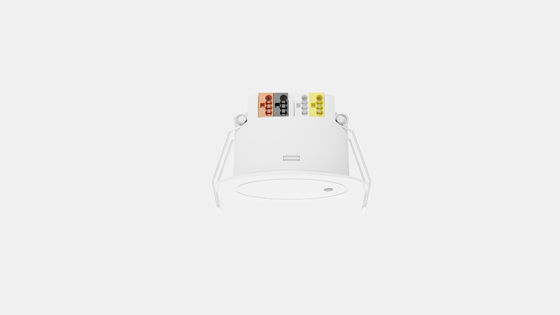

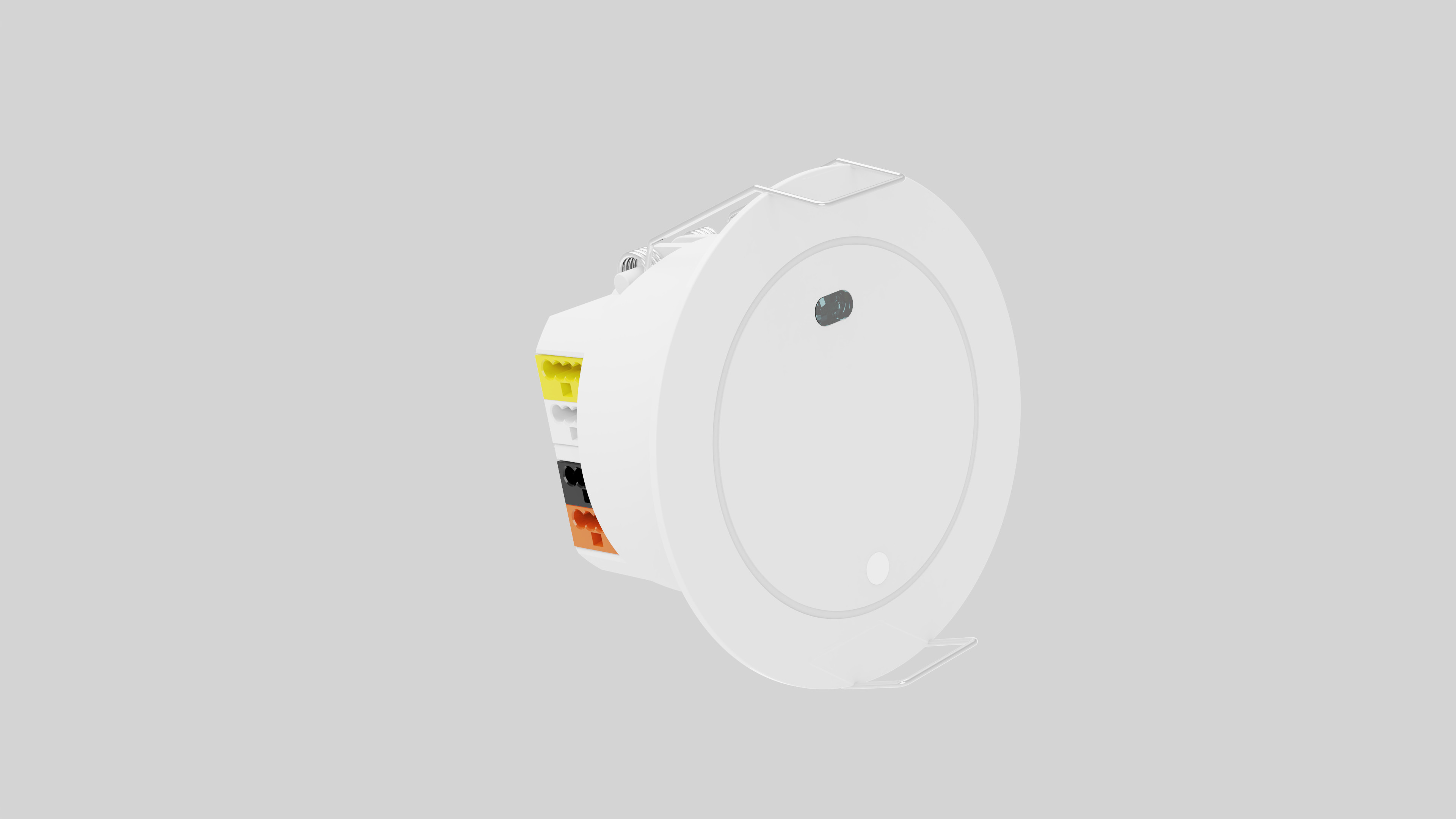

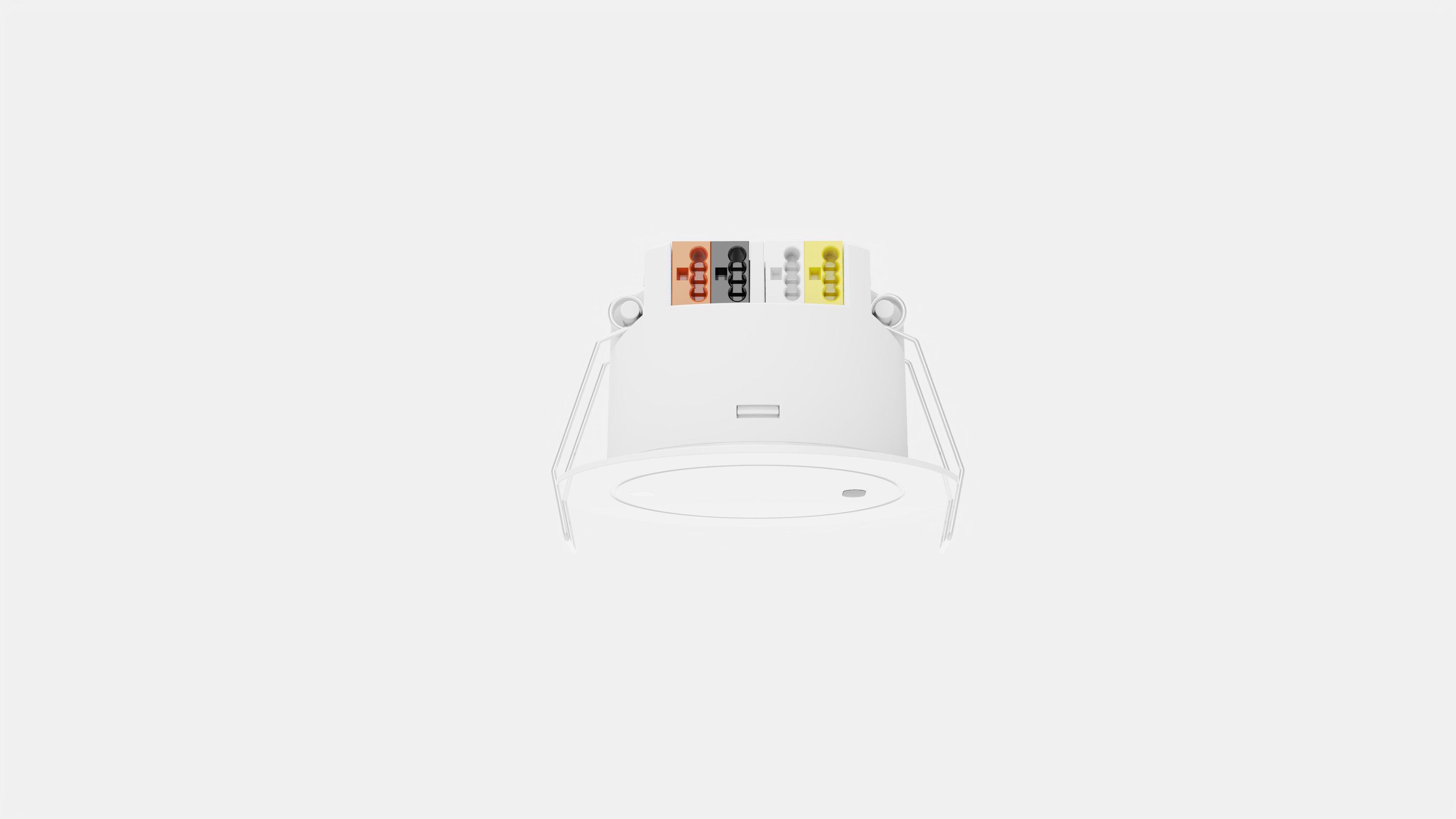

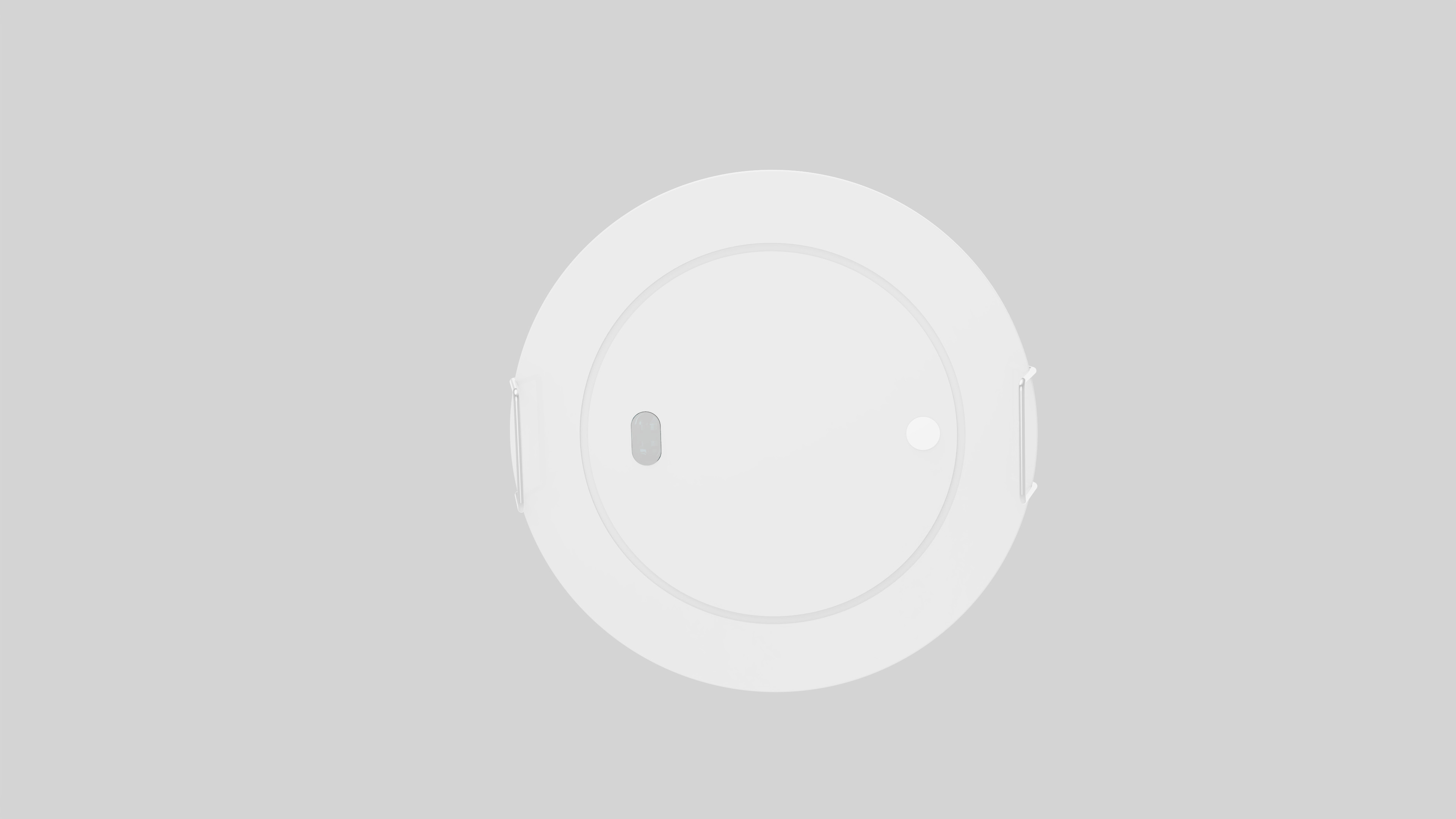

Detector de ocupação KNX de modo 24G FMCW com conector de autocarro KNX integrado

Detector de ocupação KNX de modo 24G FMCW com conector de autocarro KNX integrado

1. Parâmetros

2Função do produto

3. Dimensão

4- Fios.

Sugestão de layout de fiação:

1. Sugestão de cablagem de autocarro KNX de mãos dadas até o fim, não é recomendada a fiação de estrelas ou árvores para garantir a estabilidade da transmissão do sinal.

2. Recomenda-se o fio de ligação do autocarro KNX, o fio blindado do BEI padrão KNX ou o cabo de rede da categoria 6, recomendando-se que o comprimento do fio de ligação do autocarro não exceda 400 metros,e recomenda-se que o número de sensores ligados a um autocarro não exceda 12.

3O número de sensores ligados a um autocarro deve considerar plenamente a capacidade de carga corrente da fonte de alimentação:que é a soma das correntes de todos os dispositivos KNX (incluindo sensores) não deve ser superior à corrente de carga da fonte de alimentação KNX.

5Detecção

6.Inicialização

Após encaminhar os endereços físicos e definir os parâmetros do canal, siga estes passos:

(1) Conectar a interface Bus;

(2) Ativar o "Bus" e a fonte de alimentação auxiliar (nota: certifique-se de que o produto dispõe de uma fonte de alimentação auxiliar, caso contrário o dispositivo poderá não funcionar correctamente);

(3) Pressione o interruptor de programação do produto, a luz LED ficará vermelha;

(4) Utilize a interface de autocarro para descarregar o endereço físico através do software ETS. A luz LED de programação está desligada para indicar que o download do endereço físico está concluído;

(5) Descarregar a aplicação após definir os parâmetros de aplicação necessários.

(6) Após o download da aplicação, o produto entra em inicialização. Durante a inicialização, a função de detecção é desativada. Após 20S, a inicialização é concluída,e o produto funciona normalmente;

Nota: Utilize a versão mais recente do ETS 5 ou 5.7.2Por favor, obtenha o ficheiro de configuração de engenharia ETS deste sensor da nossa equipa de vendas.

7Instruções de instalação

Instalação de montagem incorporada

1. Trepando um buraco de 50-55 mm
2. Conecte o cabo com segurança ao terminal
3. Pressione o botão de programação
4. Coloque o grampo de mola no buraco e aperte-o bem
5. Certifique-se de que o sensor está firmemente instalado

8. Configuração padrão de fábrica

Área de detecção: 4 m Tempo de espera: 30 s Indicador Luz: aberto Sensibilidade: média sensibilidade

9Controle remoto MH18

10Aviso de candidatura

O nosso sensor de movimento de microondas é um produto eletromagnético que visa detectar objetos em movimento e deve ser firmemente fixado.Material forte refletir como metal ou revestimento metálico ou animal de estimação em movimento ou ventoinha em movimento têm falsa chance de gatilho, por isso precisamos considerar o aspecto abaixo durante a instalação

• Porque o corpo humano é constituído por eletrólitos e pode refletir ondas de radar,Nosso sensor de movimento de microondas aplica principalmente o princípio Doppler para medir o movimento humano e saída ocupado/não ocupado status
• Como as ondas de radar podem penetrar vidro fino, madeira fina, e placas de gesso fino, mas não podem penetrar paredes de concreto ou metal para detectar movimento, você precisa selecionar o local de instalação certo,definir a sensibilidade de detecção adequada, e manter o tempo para atender ao seu resultado ideal sentido
• Como o nosso sensor de movimento de microondas está em modo de trabalho contínuo, a corrente de energia do sensor deve garantir pelo menos um 14mA estável
• Devido ao nosso sensor de movimento de microondas ser KNX motorizado, você precisa conectar uma quantidade limitada de sensores em um loop ((sugerimos não mais de 6 sensores em um loop)
• 5O roteador 5G e outros equipamentos sem fio de alta potência podem interferir com o sensor de movimento de microondas, por isso é altamente recomendável um intervalo de instalação de 2 metros entre o sensor e esse equipamento.e a sensibilidade de detecção deve ser ajustada com base na cena da construção
• O fluxo de ar da saída de ar pode abalar o sensor de movimento de microondas, por isso é altamente recomendável um intervalo de instalação de 2 metros entre o sensor e a saída de ar ou material metálico,e a sensibilidade de detecção deve ser ajustada com base na cena da construção
• Não deve haver nenhum material de bloqueio como iluminação pendurada ou tubulações logo abaixo do nosso sensor de movimento de microondas para garantir o seu trabalho regular
• Ao aplicar o sensor de movimento em um loop, você pode aplicar um sensor para controlar mais equipamentos KNX ou mais sensores para controlar um equipamento.uma função de colheita de luz natural está disponível para o nosso sensor
