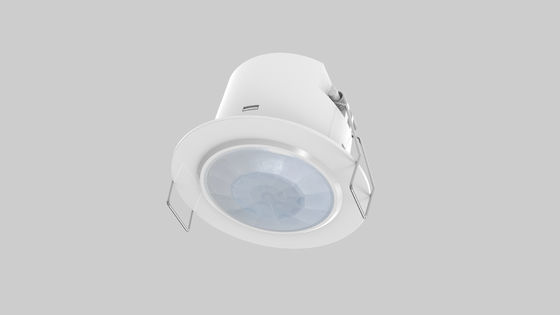

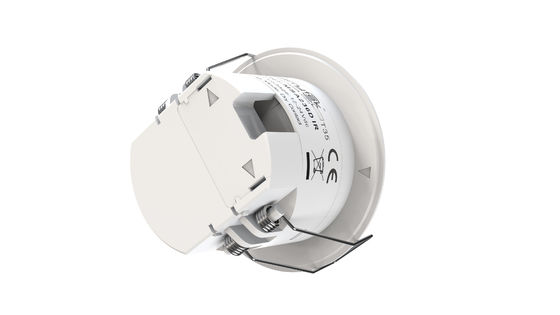

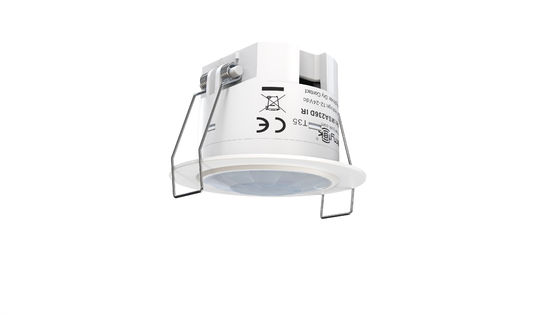

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m

  • RS-485 protocol high performance commercial occupancy sensors with max. 4m mounting height
  • RS-485 protocol high performance commercial occupancy sensors with max. 4m mounting height
  • RS-485 protocol high performance commercial occupancy sensors with max. 4m mounting height
Lugar de origem China
Marca Merrytek
Certificação CE
Número do modelo MSA236D IR 485
Quantidade de ordem mínima 100 pcs
Preço Negociável
Detalhes da embalagem Caixa branca + etiquetas de caixa branca + cartão de papelão
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem de entrada 12-24VDC Corrente de trabalho 20mA no máximo.
Consumo de energia ≤ 0,5 W Função RS485
Disponível Detecção de movimento, sensor de luz natural Altura de montagem 2.5-4m
Instalação De potência não superior a 50 kW corte o tamanho Φ45mm
Deixe um recado
Descrição de produto

Sensores comerciais de ocupação de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m


1Características
1) Detecção de movimento PIR
2) Aparência requintada com lente de Fresnel plana
3) Saída de protocolo RS-485 precisa
4) Disponível detecção de sensores de luz natural
5) Área de detecção, tempo de espera e edição de ID, etc. podem ser definidos por
6) Faixa máxima de detecção: 8-10 m de diâmetro
7) A detecção de movimento no corredor e nas sanitas é altamente recomendada.
8) Instalação em flush e instalação em superfície disponíveis
9) Dimensão mini compacta para montagem perfeita no teto


2.Parâmetros

Input/Output Voltagem de entrada 12-24V DC
Voltagem nominal 12/24V DC
Corrente de trabalho 20 mA no máximo
Consumo de energia ≤ 0,5 W @12/24 V DC
sinal de saída RS485
Parâmetro do sensor Função Detecção de movimento PIR, sensor de luz natural
Área de detecção Protocolo RS485/configuração remota: 100%/75%/50%/25%
Tempo de retenção Protocolo RS485/configuração remota:10S/30S/1min/5min/10min/20min/30min
Intervalo de relatório do sensor de luz natural 0-1200 lux
Faixa de detecção de raio (com base na sensibilidade de 100%) Movimento tangencial baseado na instalação de 3m de altura: 4-5m @ 25°C ((a faixa de detecção de movimento radial será encurtada)
Controle remoto Disponível
Altura de montagem 2.5-4m valor típico 3m
Aplicação envIRonment Furo de perfuração Φ45 mm
Temperatura de funcionamento -25°C...+50°C ((a gama de detecção pode diferir em função das diferentes temperaturas))
Temperatura de armazenamento -40°C~+80°C
Garantia 3 anos ((disponível devido a problemas de qualidade do produto em aplicações internas)
Padrão de certificado Certificado Compatível com o CE
Requisitos ambientais Compatível com a RoHS
Classificação IP Proteção IP20
N/A significa não disponível

3. Dimensão

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m 0

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m 1



4Diagrama de fiação.

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m 2

Sugestão de layout de fiação:

1. A fiação de mão em mão é altamente recomendada, mas a topologia de estrelas ou a topologia de árvores é fortemente depreciada

2O comprimento do fio de arranque RS-485 não deve ser superior a 300 m e 12 sensores são a quantidade máxima de arranque num circuito.

3É altamente recomendado um fio de proteção de 4 pinos ou um fio de rede de classe 6 para o layout.

4Se houver um problema de correspondência de impedância no barramento RS-485, recomendamos conectar 2 peças de resistência de 120Ω no terminal.


5Detecção de radiação

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m 3





6- Sinais de detecção.



O produto detecta os sinais de movimento humano e a seguir está uma descrição dos sinais de movimento:

sinal de movimento:Detetar o movimento significativo de seres humanos (caminhadas) na área de detecção.



7Controle remoto MH18

Sensores de ocupação comercial de alto desempenho de protocolo RS-485 com altura de montagem máxima de 4 m 4




Para mais informações, por favor entre em contacto com o nosso representante de vendas.
