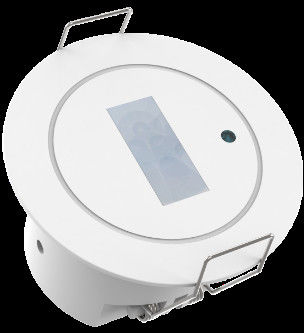

Detector de presença PIR montado na superfície do protocolo RS-485 com altura de montagem de 4 m

Detector de presença PIR montado na superfície de protocolo RS-485 com altura de montagem de 4 m


1Características
1) Detecção de movimento PIR
2) Aparência requintada com lente de Fresnel retangular plana
3) Saída de protocolo RS-485 precisa
4) Disponível detecção de sensores de luz natural
5) A área de detecção, o tempo de espera e o limiar de luz diurna, etc., podem ser definidos por comando remoto.
6) Faixa máxima de detecção: 0-4 m de diâmetro do lado longo da detecção,0-1 m de diâmetro do lado curto da detecção
7) A detecção de movimento no corredor e nas sanitas é altamente recomendada.
8) Instalação em flush e instalação em superfície disponíveis
9) Dimensão mini compacta para montagem perfeita no teto

2.Parâmetros

3. Dimensão

4Diagrama de fiação.

Sugestão de layout de fiação:

1. A fiação de mão em mão é altamente recomendada, mas a topologia de estrelas ou a topologia de árvores é fortemente depreciada

2. O comprimento do fio de arranque RS-485 não deve ser superior a 300 m e 12 sensores constituem a quantidade máxima de arranque num circuito.

3É altamente recomendado um fio de proteção de 4 pinos ou um fio de rede de classe 6 para o layout.

4O nosso sensor não tem resistência terminal. se houver um problema de correspondência de impedância no autocarro RS-485, recomendamos conectar 2 peças de resistência 120Ω no terminal

5Detecção de radiação

6- Sinais de detecção.

O produto detecta os sinais de movimento humano e a seguir está uma descrição dos sinais de movimento:

sinal de movimento:Detetar o movimento significativo de seres humanos (caminhadas) na área de detecção.

7Controle remoto MH18

Para mais informações, por favor entre em contacto com o nosso representante de vendas.
