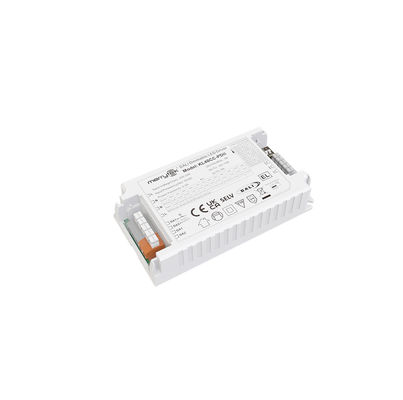

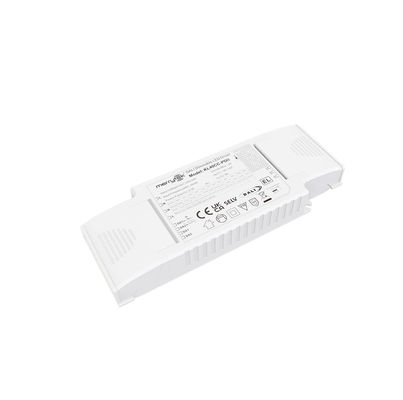

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP

  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
  • 40W DALI2 DT8 Dimmable LED Driver Constnat Current 500mA To 1050mA While DIP Switches
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE
Número do modelo KL40CC-PDii
Quantidade de ordem mínima 100 pcs
Preço Negociável
Detalhes da embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 20,000pcs pelo mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de funcionamento 220-240Vac 50Hz /60Hz Fator de potência ≥ 0,95 @ 230VAC (carga total)
Potência em estado de espera ≤ 0,5 W ((@ 230 Vac) Eficiência 86% Max. @230VAC (carga total)
Modo de funcionamento DALI DT8, Operação de emergência DT19 Dimensão da instalação 180*67*24 mm
Materiais para a habitação Plastico Vida 50000h @Ta carga total
Destacar

Dirigente de LED DT8 regulavel

,

Condutor LED com regulagem de corrente constante

,

Condutor LED de 40 W com dimmação
Deixe um recado
Descrição de produto

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP

[Característica do produto]

  • Sem piscar para todo o intervalo de atenuação
  • Potência em estado de espera inferior a 0,5 W
  • Dimming primário com um botão
  • Interface DALI integrada DT8
  • Operação de emergência de CC alimentada centralmente DT19
  • Proteção: curto-circuito / sobre-temperatura/ sobre-voltagem
  • Deração da corrente para uma temperatura ambiente elevada
  • Pressione dim com função memória
  • Garantia de 5 anos

  • Parâmetros
Input Tensão de funcionamento 198-264VAC 50Hz /60Hz
Voltagem nominal de entrada 220-240VAC 50Hz /60Hz
Intervalo de tensão de entrada CC 200-240VDC
Corrente de entrada 0.21A Max.
Corrente de entrada < 15A (largura de pulso de meia corrente 100US) @230VAC
Fator de potência ≥ 0,95 @ 230VAC (carga total)
Distorção harmónica total Tipicamente: 13% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W ((@230Vac)
Eficiência 86% Max. @230VAC (carga total)
Método de fiação Terminal de empurrão, secção transversal do fio: 0,75- 1,5 mm2
Quantidade de entrada e saída 22PCS ((@230Vac)

Interruptor automático

(Calcular a corrente no fio)

 Tipo B10 B13 B16 B20 B25 /
Número 20 25 30 45 50 /
Tipo C10 C13 C16 C20 C25 C32
Número 35 48 55 70 90 110
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Requisito de ondulação (flexível ou não) Valor de piscar: inferior a 2% para toda a gama de atenuação
Horário de arranque < 0,7s (@230Vac) < 0,5 s (@ DC Input)
Voltagem de saída sem carga 68VDC máximo.
Faixa de tensão de saída de carga 12-50VDC
Potência de saída de carga total 40W Max.
Corrente de saída de carga 500~1050mA: Para mais pormenores
Produção Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, secção transversal do fio: 0,75- 1,5 mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução: 20 M)
Dimming de 1 a 10 V Não
Faixa de atenuação Dimming primário PUSH & DALI: 0%-100%
Potenciômetro Não
Dimming DALI Dimming DALI (max. comprimento da condução: 300 M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI IEC 62386-101 / 102 / 207 DT6 / 209 DT8 / 220 DT19
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe II
Instalação integrada 120*64,8*24 mm
Instalação independente 179.6*66.9*24 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 15 unidades no máximo.
Requisito de embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Peso 150 g
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 VAC e num ambiente de 25 °C, salvo especificação em contrário.
  • Dimensão (unidade: mm)

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 040W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 1

  • Diagrama de fiação

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 240W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 3

Fig. ADALIDim.Minha Fig.BCarregue em DimMinha

  • Desvalorização

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 4

  • Curva e intervalo de atenuação

40W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 540W DALI2 DT8 condutor LED ajustável constnat corrente de 500mA para 1050mA enquanto os interruptores DIP 6

  • Configuração de engrenagem atual:
Corrente (mA) DIP Pomax ((W)) Uout ((V)
1 2 3 4
500 - - - - 25.0 12 ¢ 50
550 Ativado - - - 27.5 12 ¢ 50
600 - Ativado - - 30.0 12 ¢ 50
650 Ativado Ativado - - 32.5 12 ¢ 50
700 - - Ativado - 35.0 12 ¢ 50
750 Ativado - Ativado - 37.5 12 ¢ 50
800 - Ativado Ativado - 40.0 12 ¢ 50
850 - Ativado Ativado - 40.0 12 ¢ 47
900 - - Ativado Ativado 39.6 12 ¢ 44
950 Ativado - Ativado Ativado 39.9 12 ¢ 42
1000 - Ativado Ativado Ativado 40.0 12 ¢ 40
1050 Ativado Ativado Ativado Ativado 39.9 12 ¢ 38
  • ON/OFF & Descrição da operação de atenuação

A. Pressione o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED acende ou desliga.

B. Dimming: Pressione e segure o interruptor PUSH (1S-8S), o condutor LED pode obter dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a dimming PUSH tem função de dimming memory.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 segundos

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.

  • AA intençãos

1) O condutor deve estar ligado aos acessórios antes de ligar a potência de entrada, caso contrário, os acessórios poderão ser danificados.
