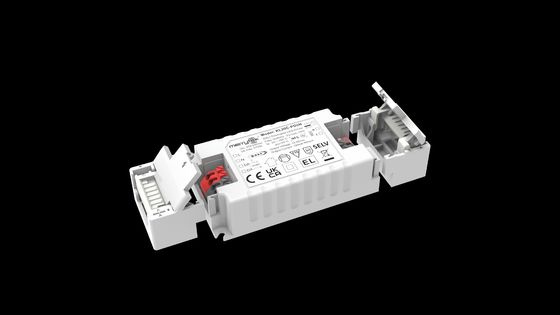

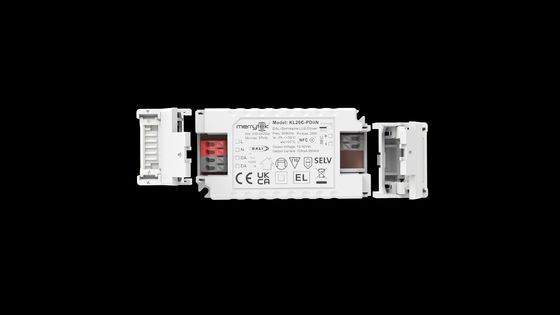

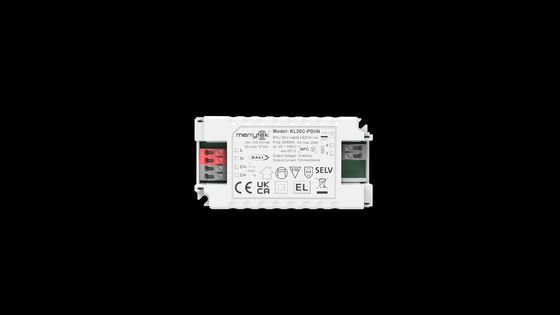

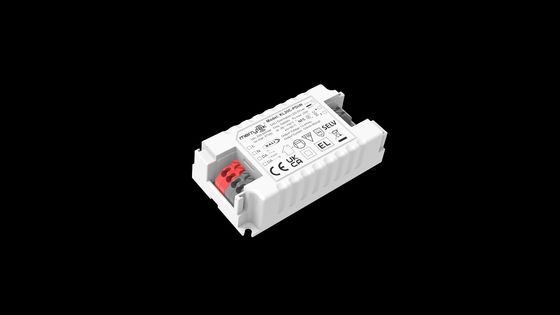

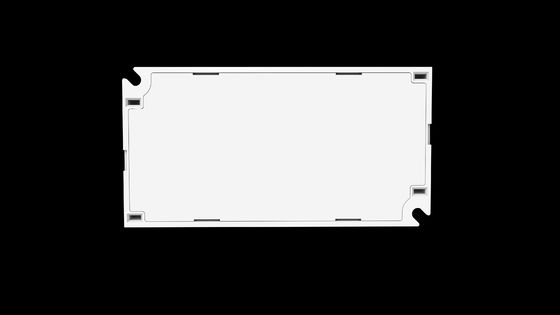

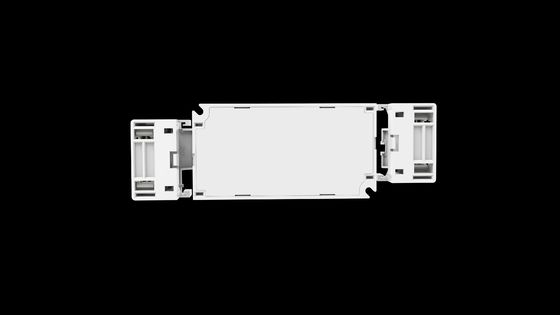

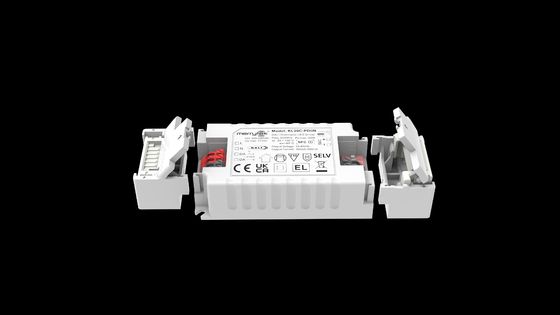

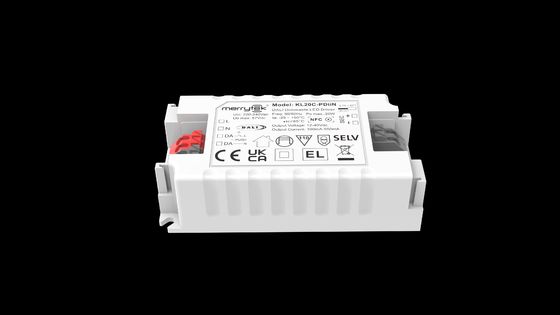

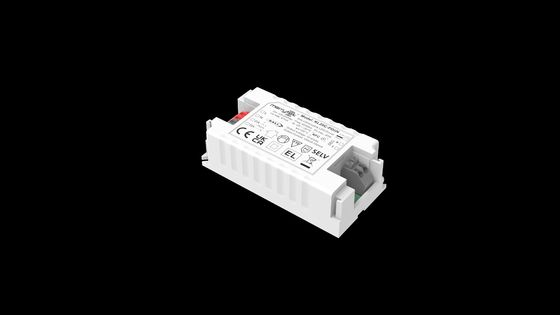

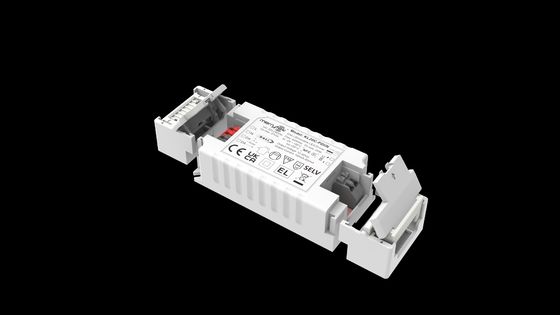

20W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia

  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
  • 20W DALI2 DT6 500ma Constant Current LED Driver NFC Programmable With 5 Years Warranty Period
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE
Número do modelo KL20C-PDiiN
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 20,000pcs pelo mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de Operação 220-240Vac 50Hz /60Hz Fator de potência ≥0,93 @230VAC (Carga total)
Potência em estado de espera ≤ 0,5 W ((@ 230 Vac) Eficiência 86% Max. @230VAC (carga total)
modo de funcionamento Regulação DALI2 & Regulação PUSH Dimensão da instalação 116*40,5*22 mm
Garantia 5 anos Corrente constante de saída 100-550mA
Destacar

Motor LED de corrente constante de 500 mA

,

Motor LED de corrente constante de 20 W

,

Dirigente de LED de corrente constante programável NFC
Deixe um recado
Descrição de produto

Driver LED de corrente constante 20W DALI2 DT6 500ma programável por NFC com período de garantia de 5 anos





     [Característica do Produto]

  • Sem cintilação para toda a gama de regulação
  • Potência em espera abaixo de 0,5W
  • Regulação primária com um botão
  • Tecnologia NFC para programação sem fios
  • Interface DALI DT6 integrada
  • Operação de emergência DC fornecida centralmente DT19
  • Compensação CLO
  • Proteção: curto-circuito / sobretemperatura / sobretensão
  • Redução da corrente para uma temperatura ambiente alta
  • Regulação por pressão com função de memória
  • Garantia de 5 anos

[Parâmetros]

  Série Micro KL10C-PDiiN KL20C-PDiiN KL35C-PDiiN
Entrada Tensão de Operação 198-264Vac 50Hz/60Hz
Tensão de Entrada Nominal 220-240Vac 50Hz/60Hz
Faixa de Tensão de Entrada DC 200-240Vdc
Corrente de Entrada 0,06A Máx. 0,11A Máx. 0,19A Máx.
Corrente de Irrupção de Entrada <15A (Largura de pulso de meia corrente 100μs) @230Vac
Fator de Potência(@230V100% de carga) ≥ 0.9C ≥ 0.93 ≥ 0.95
Distorção Harmónica Total Típico:15% (@230Vac, 100% de carga)
Potência em Espera ≤0,5W (@230Vac quando PUSH ou DALI desligado)
Eficiência(@230Vac,100% de carga) 81% 86% 87%
Método de Cablagem 0,75mm2 0,75-1,5mm2

Disjuntor automático



 KL10C-PDiiN (Calcular a corrente no fio)
tipo B10 B13 B16 B20 B25 /
Número 40 50 65 85 100 /
tipo C10 C13 C16 C20 C25 C32
Número 70 90 110 140 170 220
KL20C-PDiiN (Calcular a corrente no fio)
tipo B10 B13 B16 B20 B25 /
Número 25 35 45 55 65 /
tipo C10 C13 C16 C20 C25 C32
Número 60 70 80 110 130 160
KL35C-PDiiN (Calcular a corrente no fio)
tipo B10 B13 B16 B20 B25 /
Número 25 30 40 50 60 /
tipo C10 C13 C16 C20 C25 C32
Número 40 55 60 80 105 130
Saída Modo de Operação Corrente Constante
Tipo de Carga LED
Requisito de Ondulação (Cintilação ou Sem Cintilação) Valor de cintilação: inferior a 5% para toda a gama de regulação
Tempo de Arranque <1s (@230Vac)
Tensão de saída sem carga 50V DC Máx. 55V DC Máx. 55V DC Máx.
Faixa de tensão de saída de carga 3-40V DC 12-40V DC 12-40V DC
Potência de saída a plena carga 10W 20W 35W
Corrente de saída de carga 150-350mA 100-550mA 500-1050mA
Precisão de corrente/tensão constante Precisão de corrente constante ±5%
Método de Cablagem 0,5mm2 Terminal de pressão, secção transversal do fio: 0,75-1,5mm2
Método de Controlo Regulação PUSH Primária Regulação PUSH primária (Comprimento máximo do cabo: 20M)
Gama de Regulação Regulação PUSH & DALI primária: 0%-100%
Regulação DALI Regulação DALI (Comprimento máximo do cabo: 300M)
ExceçãoProteçãoRequisitos Sobretemperatura de saída
proteção		 Sim, sem função de autorrecuperação (Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de autorrecuperação (Pode ser consultado)

Operacional

Ambiente

 Temperatura/humidade de funcionamento -25℃~50℃ Humidade:85% (Sem condensação)
Temperatura/humidade de armazenamento -40℃~80℃, Humidade:10%–95%
Temperatura máxima da caixa (Tc) 85℃

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Norma do protocolo DALI IEC62386-102, IEC62386-207 DT6 251 252 253
Norma de segurança EN61347-1 EN61347-2-13
Certificação CE
Tensão de resistência 3750Vac, 5mA, 60s (Entrada “L N”- Saída “SEC”)
Outros Graus de proteção IP20
Tipo de proteção Classe II
Tipo de instalação Instalação independente e instalação integrada
Com crimpagem / 116*40.5*22mm 136*42.5*24mm
Sem crimpagem 64.5*40*23mm 78*40.5*22mm 96*42.5*24mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de regulação PUSH 15 unidades Máx.
Requisito de embalagem Saco PE+Instrução+tábua+caixa exterior(K=A)
Peso (Com crimpagem) / 86.9±5g 115.1±5g
Peso (Sem crimpagem) 54±5g 100.5±5g 132.7±5g
Vida 5 anos @Ta carga total
Nota: Todos os parâmetros são testados com a tensão de entrada de 230VAC e um ambiente de 25 °C, salvo especificação em contrário.

[Dimensão]



                          20W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 0

[Diagrama de Cablagem]



 20W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 120W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 2



                            Fig. A DALI Dimming                                                                    Fig.B Push Dimming



[Curva de Redução e Regulação]

20W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 320W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 4



[Tensão Correspondente à Corrente]

KL20C-PDiiN
Corrente(mA) Pomax(W) Uout(V)
100 4.0 12~ 40
150 6.0 12~ 40
200 8.0 12~ 40
250 10.0 12~ 40
300 12.0 12~ 40
350 14.0 12~ 40
400 16.0 12~ 40
450 18.0 12~ 40
500 20.0 12~ 40
550 19.8 12~ 36



Os conjuntos de dados de corrente típicos são para referência ao selecionar modelos de luminárias LED. Mais níveis de corrente podem ser definidos por NFC usando um APP móvel ajustável em passos de 1mA.

20W DALI2 DT6 500ma condutor de corrente constante NFC programável com 5 anos de garantia 5

Digitalize o código para descarregar Merrytek NFC



[LIGAR/DESLIGAR e Descrição da Operação de Regulação]

A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará.

B. Regulação: Pressione e segure o interruptor PUSH (1s-8s). O driver LED pode atingir a regulação, o brilho ou ambos, com uma gama de regulação de 1-100%.

C. Memória: A regulação PUSH tem uma função de memória de regulação.

D. Sincronização de regulação: A energia conectada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15s

E. Modo de regulação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser regulado pelo host DALI. A gama de regulação é 0-100%.



[ Assuntos Necessários Atenção]

1) O driver LED deve ser conectado à carga antes de ligar a energia de entrada; caso contrário, o driver LED pode ser danificado.

2) Após a entrada do driver LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.

3) Antes de definir os parâmetros via NFC, certifique-se de que o driver está desligado.
