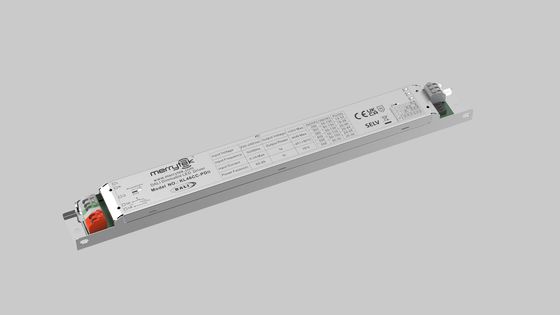

46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia

  • 46W DALI DT8 dimmable led power supply with 50-130Vdc output and multiple output current 250-500mA and 5 years warranty
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE
Número do modelo KL46CC-PDii1
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Caixa branca+ Instruções Cartão de embalagem Cartão externo ((K=A)
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 20,000pcs pelo mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de Operação 220-240Vac 50Hz /60Hz Fator de potência ≥ 0,95 @ 230VAC (carga total)
Potência em estado de espera ≤ 0,5 W ((@ 230 Vac) Eficiência 85% máx. @230VAC (Carga total)
modo de funcionamento Regulação DALI2 & mudança de temperatura de cor & regulação PUSH Dimensão da instalação 284*30*20,5 mm
Garantia 5 anos Corrente constante de saída 250-500mA
Deixe um recado
Descrição de produto

46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia





[Característica do produto]

  • Sem piscar para todo o intervalo de atenuação
  • Potência em estado de espera inferior a 0,5 W
  • Dimming primário com um botão
  • Interface DALI integrada DT8
  • Proteção: curto-circuito / sobre-temperatura/ sobre-voltagem
  • Deração da corrente para uma temperatura ambiente elevada
  • Pressione dim com função memória
  • Garantia de 5 anos

[Parâmetros]

Input Tensão de funcionamento 198-264VAC 50Hz /60Hz
Voltagem nominal de entrada 220-240VAC 50Hz /60Hz
Intervalo de tensão de entrada CC 200-240VDC
Cuttent de entrada 0.25A Max.
Corrente de entrada < 15A (largura de pulso de meia corrente 100US) @230VAC
Fator de potência ≥ 0,95 @ 230VAC (carga total)
Distorção harmónica total Tipicamente: 15% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W ((@230Vac)
Eficiência 85% Max. @230VAC (carga total)
Método de fiação Terminal de empurrão, secção transversal do fio:0.75-1.5mm2

Interruptor automático

(Calcular a corrente no fio)

 Tipo B10 B13 B16 B20 B25 /
Número 20 25 30 40 50 /
Tipo C10 C13 C16 C20 C25 C32
Número 30 43 50 60 80 100
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Requisito de ondulação (flexível ou não) Valor de piscar: inferior a 2% para toda a gama de atenuação
Horário de arranque < 1s (@230Vac)
Voltagem de saída sem carga 150VDC no máximo.
Faixa de tensão de saída de carga 50-130VDC
Potência de saída de carga total 46W Max.
Corrente de saída de carga 250 a 500 mA: Para mais pormenores
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Terminal de empurrão, secção transversal do fio:0.75-1.5mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (max. comprimento de condução:20M)
Faixa de atenuação Dimming primário PUSH & DALI: 2%-100%
Dimming DALI Dimming DALI (max. comprimento do fio: 300M)
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação ((Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de auto-recuperação ((Pode ser consultado)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade:85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Humidade: 10%~95%
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI IEC 62386-101 / 102 / 207 DT6 / 209 DT8
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe I
Instalação integrada 284*30*20,5 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH 15 unidades no máximo.
Requisito de embalagem Saco em PE+caixa branca+Instruções+Cartão+Cartão exterior(K=A)
Peso 200 g
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados a uma tensão de entrada de 230 VAC e num ambiente de 25 °C, salvo especificação.

[Dimenção]



                          46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 0

[Diagrama de cablagem]



 46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 146W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 2



Fig. ADALIDim.Minha                                                                    Fig.BCarregue em DimMinha



[Deração]

46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 3

[Curva de escurecimento]]

46W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 446W DALI DT8 fonte de alimentação LED dimmable com saída de 50-130Vdc e corrente de saída múltipla 250-500mA e 5 anos de garantia 5



[Transação correspondente de corrente]



Corrente (mA) DIP Pomax ((W)) Uout ((V)
1 2 3
250 - - - 33 50 ¢ 130
300 Ativado - - 39 50 ¢ 130
350 - Ativado - 46 50 ¢ 130
400 Ativado Ativado - 44 50 ¢ 110
450 Ativado - Ativado 45 50 ¢ 100
500 Ativado Ativado Ativado 46 50 ¢ 92



[ON/OFF & Descrição da operação de atenuação]

A. Pressione o interruptor PUSH (tempo de pressão curto 0.1S-1S), o condutor LED acende ou desliga.

B. Dimming: Pressione e segure o interruptor PUSH (1S-8S), o condutor LED pode obter dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Ajuste da temperatura da cor:

Passo 1, PUSH apaga as luzes; Passo 2, pressione e mantenha a pressão PUSH para ajustar a temperatura da cor a partir do brilho atual; solte PUSH, pressione e mantenha a pressão PUSH novamente,e ajustar a temperatura da cor na direção opostaNão operar durante 5 segundos, sair do modo de ajuste de cor.

D. Memória: a diminuição PUSH tem uma função de diminuição da memória.

E. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 s

F. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.



[ Questões necessárias AA intenção]

1) A corda de LED deve ser ligada à carga antes de ligar a potência de entrada; caso contrário, a corda de LED pode ser danificada.

2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.
