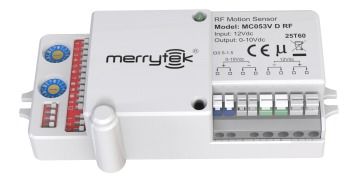

Sensor de Rede RF de Grupo de Micro-ondas 5.8G, Com Altura Máxima de Montagem de 8m MC053V D RF

[Funcionalidades do Produto]

• Combinado com a tecnologia RF de 868MHz, realize a função de rede de grupo sem fio!
• Adote a tecnologia de frequência estreita para resolver a interferência de co-canal
• O produto possui 32 canais de frequência diferentes, funcionais para mais aplicações
• Com código de endereço fixo, a transmissão RF é estável lMax de montagem 8m
• Longa distância de transmissão RF até 30m em ambientes internos
• 5 anos de garantia

[Informações do Produto]

• Dimensão (unidades: mm)

• Função

• Descrição da função

1. Ligar/desligar (período de espera em "0s"), Fiação  2. Dimerização em 2 etapas (período de espera em "+∞"), Por favor, defina outros dados do sensor de acordo com as aplicações práticas.

3.

Dimerização em 3 etapas (período de espera em "5s/5min/10min/30min/60min"), Por favor, defina outros dados do sensor de acordo com as aplicações práticas. Fiação

• [

Padrão de radiação

A faixa de detecção na montagem na parede será maior do que na montagem no teto. 1.Evite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

2. Montagem na parede[

Configurações do interruptor DIP

A faixa de detecção na montagem na parede será maior do que na montagem no teto. Área de detecçãoEvite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

1Configurações:

3Configurações:

6Configurações:

10

:

1Configurações:

Ⅰ

RF

.[Rede sem fio RF

A faixa de detecção na montagem na parede será maior do que na montagem no teto. 1Evite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

2ºVeja a imagem abaixo, existem várias saídas/entradas para o corredor, qualquer sensor mestre acionado, todas as lâmpadas do corredor acenderão.

Configurações:

Mestre

TX

Uma vez que qualquer movimento mestre é detectado, o sinal de movimento será transmitido para outros sensores agrupados através do transceptor RF. Veja a imagem abaixo, quando a pessoa caminha para um dos andares, as lâmpadas nos andares adjacentes acenderão em um nível de luz baixo pré-definido sincronicamente.Configurações:

Mestre

TX

Configurações padrão

]

Área de detecção: 100%, Tempo de espera: 5S,

Período de espera: 0s,

 Sensor de luz diurna: Desativar

,Nível de dimerização em espera: 10%, Brilho RF: 10%-50%, RF: Aberto, Modo: Broadcast, TX: A, RX: A

[

A faixa de detecção na montagem na parede será maior do que na montagem no teto. ]Evite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

O sensor deve ser instalado por um eletricista profissional, por favor, corte a energia antes de instalar, fiação, alterar configurações, etc.

A faixa de detecção na montagem na parede será maior do que na montagem no teto. O produto tem boa capacidade de penetração em plástico, madeira, etc., mas acessórios metálicos ou carcaças metálicas não devem ser instalados diretamente na frente e perto da antena do módulo de micro-ondas, caso contrário, afetará a capacidade de transmissão e recepção da antena de micro-ondas.Evite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

Este produto é projetado apenas para uso interno.4) A faixa de detecção do sensor está relacionada à velocidade e tamanho do objeto em movimento, altura de montagem, altura e ângulo de instalação, local de instalação, refletores ao redor do sensor, etc. Os dados no documento são valores típicos e testados por uma pessoa de 165cm em uma área interna aberta.

A faixa de detecção na montagem na parede será maior do que na montagem no teto. 5) Evite equipamentos vibratórios de longa duração ou objetos em movimento ao redor do sensor. O sinal de vibração será considerado como sinal de movimento para acionar o sensor.

6) Se um animal de estimação passar pela área de detecção, ele pode acionar o sensor.

7) O limiar de luz é o valor detectado em um ambiente ensolarado, sem sombras e em condições de reflexão difusa de luz ambiente. Em diferentes períodos de tempo, climas e ambientes, os valores de iluminância detectados pelo sensor de luz podem ser diferentes.

8) A distância de instalação entre produtos ou a distância entre o produto e o roteador é recomendada ser superior a 1,5m.

9) O plano de instalação de um produto (por exemplo: placa base de alumínio, placa de PCB) precisa ser diferente do plano da antena do módulo de micro-ondas por uma certa altura, e o plano da antena do módulo de micro-ondas deve ser superior ao plano próximo em mais de 5 mm para obter o melhor efeito de detecção.

10)  MC053V RF & MW05 com função de substituição, ligar/desligar rapidamente 3 vezes em 2s pode cancelar a função do sensor.

11) Modo de trabalho: Broadcast & Hopping

12) TX: é para Transmissão de sinal, com 0-F 16 canais diferentes. 1 DIP para definir Grupo A ou Grupo B. Grupo A com 16 canais, Grupo B também com 16 grupos, totalizando 32 grupos.

13) RX: é para Recepção de sinal, com 0-F 16 canais diferentes. 1 DIP para definir Grupo A ou Grupo B. Grupo A com 16 canais, Grupo B também com 16 grupos, totalizando 32 grupos.

14) Quando Mestre e Mestre definidos no modo de trabalho broadcast, isso significa que todos os sensores definidos no mesmo canal, qualquer sensor mestre acionado, ele transmitirá o sinal RF para todas as lâmpadas do grupo.

15) Quando Mestre e Mestre definidos no modo de trabalho hopping, isso significa que quando qualquer mestre é acionado, ele enviará sinal RF para 3 canais (o canal adjacente antes e depois do canal TX e o canal definido pelo próprio mestre. Por exemplo, quando o mestre define o canal TX para "1", ele lançará sinais de "0" "1" "2" em três canais diferentes, se outros canais RX diferentes definidos com "0" "1" "2", neste momento receberão os sinais de canal correspondentes, este tipo de modo de trabalho é aplicado principalmente à aplicação de corredor, nota: TX "F" para lançar o grupo de canais A e grupo B "0" RX recebe canais podem se conectar à rede.

16) Mestre para Satélite funciona apenas no modo broadcast, o que significa que o satélite apenas recebe o sinal do mestre, não é afetado pelo modo de trabalho do mestre.

17) O satélite recebe sinal RF do Mestre, o "tempo de espera" é determinado pelo Mestre, mantendo o mesmo "tempo de espera" do mestre.

18) O sensor não transmitirá nem receberá sinal RF durante o tempo de inicialização. Só pode transmitir sinal RF após o período de inicialização.

19) O Grupo A e o Grupo B do RX exigem o Grupo Mestre A e o Grupo Mestre B correspondentes do TX.
