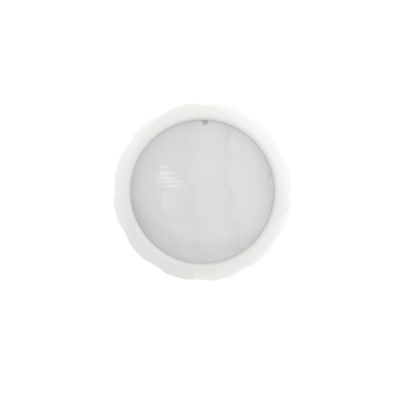

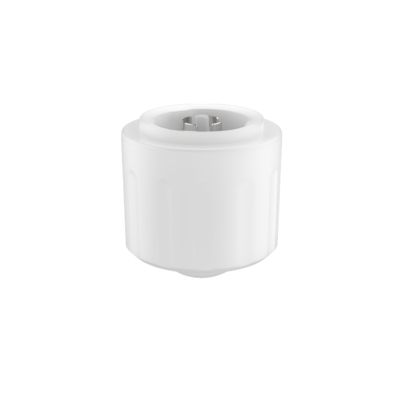

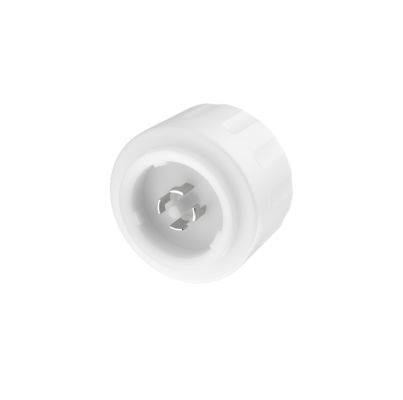

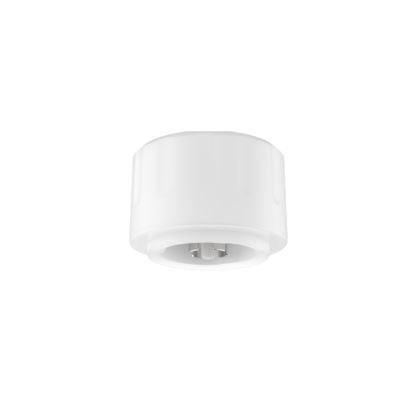

Sensor de Movimento PIR Sem Fio 2.4G de Rede 12Vdc, Colheita de Luz Diurna Disponível, Instalação Máx. 12m MC079D IR ZB
| Place of Origin | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Model Number | MC079D IR ZB |
| Minimum Order Quantity | 100PCS |
| Preço | Negociável |
| Packaging Details | Clapboard+box (K=A) |
| Delivery Time | 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit. |
| Payment Terms | T/T |
| Supply Ability | 10000 pcs/month |
Detalhes do produto
| Tensão operacional | 12 ± 1VDC | Corrente operacional | 35 ± 5mA |
|---|---|---|---|
| Sinal de saída | 0-10V Sinal de escurecimento | Altura de montagem | 10m (12m máx) |
| Temperatura operacional | -20 ℃ -55 ℃ | Certificado | CE |
| Vida | Garantia de 5 anos@ta | ||
| Destacar | Sensor de movimento sem fios de 12 VDC,2Sensor PIR de rede 4G,detector de movimento de recolha de luz diurna |
||
Descrição de produto
Sensor de Movimento PIR Sem Fio 2.4G com Rede 12Vdc
Colheita de Luz Diurna Disponível, Instalação Máxima de 12m
Especificações do Produto
| Atributo | Valor |
|---|---|
| Tensão de Operação | 12±1VDC |
| Corrente de Operação | 35±5mA |
| Sinal de Saída | Sinal de escurecimento 0-10V |
| Altura de Montagem | 10m (Máx. 12m) |
| Temperatura de Operação | -20℃-55℃ |
| Certificado | CE |
| Vida Útil | 5 anos de garantia@Ta |
Recursos do Produto
- Entrada 12Vdc, adequada para sistemas DC ou driver LED com saída de energia auxiliar 12V DC
- Terminal de escurecimento 0-10V, 3 passos ou 2 passos é opcional, área de detecção ajustável
- Sensor de detecção de movimento PIR
- Altura máxima de instalação interna é de 12m
- Todos os parâmetros do sensor podem ser definidos por controle remoto
- Suporta rede sem fio 2.4G
Parâmetros Técnicos
| Entrada | |
|---|---|
| Tensão Nominal | 12±1V DC |
| Corrente de Trabalho | 35±5mA |
| Tensão de Ripple | <100mVp-p |
| Saída | |
| Sinal de Saída | Sinal de escurecimento 0-10V |
| Parâmetros do Sensor | |
| Modo de Detecção | Detecção PIR |
| Área de Detecção | 25%/50%/75%/100% (Configuração por controle remoto) |
| Tempo de Permanência | 5s/30s/1min/3min/5min/10min/20min/30min (Configuração por controle remoto) |
| Período de Stand-by | 0s/10s/1min/3min/5min/10min/30min/+∞ (Configuração por controle remoto) |
| Nível de Dim do Stand-by | 10%/20%/30%/50% (Configuração por controle remoto) |
| Sensor de Luz Diurna | Luz diurna normal: 5Lux/15Lux/30Lux/50Lux/100Lux/150Lux/Desativar (Configuração por controle remoto) (Difusão de luz ambiente) |
| Colheita de luz diurna | 100L/200L/300L/400L/500L/600L/Desativar (entrar no modo de colheita de luz diurna; referência ao manual do controle remoto) |
| Área de Detecção (Raio) | Altura de montagem no teto 12m: r≥4m@0.3m/s, r≥3m@1m/s |
| Altura de Montagem | 10m (Máx. 12m) |
| Parâmetros Sem Fio | |
| Frequência de Trabalho | 2.4GHz |
| Potência de Transmissão | 6dBm |
| Nós de Grupo | Máx. 32 PCS (um grupo) |
| Distância de Transmissão | Transmissão ponto a ponto Máx. 15m |
| Ambiente | |
| Temperatura de Trabalho | -20℃-55℃ |
| Temperatura de Armazenamento | -40℃~80℃, umidade≤85% (Sem condensação) |
| Padrões de Certificação | |
| Certificado | CE UL |
| Requisitos Ambientais | Em conformidade com RoHS 2.0, requisito Reach |
| Classificação IP | IP65 |
| Outros | |
| Fiação | Conector padrão Zhaga Book 18 |
| Instalação | Externa |
| Embalagem | Painel + caixa (K=A) |
| Peso Líquido | 39±2g |
| Vida Útil | 5 anos de garantia@Ta |
Descrição da Função
| Função | Configuração |
|---|---|
| Função ON-OFF | Período de Stand-by definido como "0s" |
| Escurecimento de 2 passos | Período de Stand-by definido como "+∞" |
| Escurecimento de 3 passos | Período de Stand-by definido como "10s/1min/3min/5min/10min/30min" |
| Colheita de luz diurna | Controle remoto define Modo DH + Sensor de Luz Diurna 100L/200L/300L/400L/500L/600L |
| Função de Rede | Configuração de grupo por controle remoto (Ex: 1~16), define o sinal de recepção Rx |
Informações do Produto
Dimensão (unidade: mm)
Fiação
Instrução de instalação (Zhaga Book 18 pode ser instalado rotativamente)
Observação: Ao instalar, observe que o plano da antena de micro-ondas não pode ser bloqueado por metal.
Alcance de Detecção
Controle Remoto MH17
Inicialização
Após ligar a energia, o sensor será aquecido por 45-60s e depois começará a funcionar.
Configuração Padrão
Sensibilidade: 100%, Tempo de permanência: 5s, Sensor de luz diurna: Desativado, Período de stand-by: 0s, Nível de dim do stand-by: 10%
Aviso de Aplicação
- O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação e alterar parâmetros.
- O sensor PIR não pode penetrar em nenhum material, certifique-se de que não haja obstáculos entre o sensor e pessoas/objetos em movimento.
- O sensor pode ter dificuldade em detectar pessoas se usarem roupas grossas no inverno frio.
- Sinais de calor serão considerados sinais de movimento para acionar o sensor. Evite direcionar o sensor para ar condicionado ou outra fonte de aquecimento.
- O sensor é apenas para uso interno. A luz solar externa pode afetar a detecção do sensor.
- Devido à melhoria contínua, o conteúdo desta instrução pode ser alterado sem aviso prévio.
- O desempenho do escurecimento pode ser diferente ao trabalhar com diferentes drivers 0-10V.
O limiar de luz diurna é medido em um ambiente ensolarado sem sombra e reflexão difusa da luz ambiente. O nível de lux ambiente pode ser diferente em diferentes ambientes, clima, estação do ano e hora do dia.
A distância de detecção está relacionada à altura das pessoas, altura de montagem, ângulo de montagem, temperatura do ambiente de trabalho e etc. Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36℃~37℃/96.8~98.6℉), a detecção de movimento PIR enfraquecerá significativamente ou não responderá. Quando a temperatura ambiente ou a temperatura da bandeja de LED for superior a 55℃/131℉, pode ocorrer acionamento falso, tente reduzir a sensibilidade de detecção para melhorar. Se o acionamento falso persistir, o sensor PIR não será adequado para uso no espaço.
A área de detecção fornecida é um valor típico medido por testadores com 165cm de altura em um ambiente interno aberto.
Este produto deve ser usado com fonte de alimentação DC com tensão estabilizada, cuja tensão de entrada seja estável e o fator de ripple seja baixo (fator de ripple inferior a 100mV; corrente de carga superior a 25mA).
Ao instalar em um novo ambiente, instale e teste pelo menos 5 unidades do produto primeiro antes da instalação em massa.
Notas de Uso do Sensor PIR
O PIR é um sensor infravermelho piroelétrico que detecta mudanças nos raios infravermelhos. Preste atenção às seguintes questões durante o uso real, como: detecção de fontes de calor diferentes do corpo humano, a temperatura da fonte de calor não muda ou a fonte de calor não se move, e outros fatores ambientais relacionados e violações do princípio de aplicação do PIR impactam.
Ao detectar fontes de calor diferentes do corpo humano devido aos seguintes fenômenos, o PIR pode ser acionado falsamente:
- Quando pequenos animais entram na área de detecção
- Quando raios infravermelhos distantes da luz solar, faróis de carro, lâmpadas incandescentes, etc. são expostos diretamente ao sensor
- Quando a temperatura na área de detecção muda drasticamente devido a ar quente, ar frio de equipamentos de estufa fria, vapor de água de umidificadores, etc.
Ao detectar fontes de calor devido aos seguintes fenômenos, o PIR pode não acionar:
- Quando existem substâncias como vidro e acrílico que bloqueiam a transmissão de raios infravermelhos distantes entre o sensor e o objeto de detecção.
- A fonte de calor dentro da área de detecção mal se move ou se move em alta velocidade.
