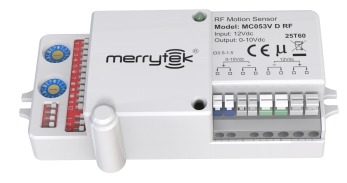

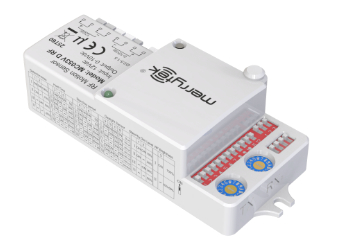

Sensor RF de Rede de Grupo de Micro-ondas 5.8G, Com Altura Máxima de Montagem de 8m

[Características do produto]

• Combinado com a tecnologia RF de 868 MHz, realiza a função de rede de grupo sem fio!
• Adotar a tecnologia de frequência estreita para resolver a interferência do canal
• O produto tem 32 canais de frequência diferentes, funcionais para mais aplicações
• Com código de endereço fixo, a transmissão de RF é estável.
• Distância de transmissão de RF longa até 30 m em ambientes fechados
• Garantia de 5 anos

[Informações do produto]

• Dimensão (unidades: mm)

• Função

• Descrição da função

1.Ativar/desactivar ((Periodo de espera a 0 s),Por favor, definir outros dados do sensor de acordo com prática aplicações.

2. Dimming de 2 passos ((período de espera a ∞+∞), por favor, defina outros dados do sensor de acordo com as aplicações práticas.

3.Dimming em 3 passos ((período de espera a 5s/5min/10min/30min/60min),Por favor, definir outros dados do sensor de acordo com prática aplicações.

• Conexão

[Padrão de radiação]

1.Instalação no teto

2Instalação na parede

[Configurações do interruptor de mergulho]

Área de detecção:

Tempo de retenção:

Período de espera:

Sensor de luz do dia:

* Quando definido para o modo " desativado ", a lâmpada acende quando detecta o movimento independentemente do nível de luz ambiente.

Nível DIM de espera:

Brilho de RF:

Modo:

* Quando definido RFPara fechar, agora o sensor só pode receber sinal, não pode transmitir sinal, mas ainda tem função de sensor.

[Rede sem fios de RF]

1) Transmissão:

Todos os sensores definem o mesmo canal.

Veja a imagem abaixo, há várias saídas/entradas para o corredor, qualquer sensor mestre é acionado, todas as lâmpadas no corredor vão acender.

Configurações:

2Transmissão + Salto.:

Uma vez detectado qualquer movimento do Mestre, o sinal de movimento será transmitido para outros sensores agrupados através de transceptor de RF, Veja a foto abaixo, quando a pessoa caminha para um dos andares,As lâmpadas dos andares adjacentes acender-se-ão de forma sincronizada num nível de luz baixa pré-definido..

Configurações:

Grupo 1: Módulo B TXD, envia sinal ao Módulo A RXD e ao Módulo C RXD e a si próprio

Grupo 2: Módulo C TXD, envia sinal ao Módulo B RXD e ao Módulo D RXD e a si próprio

AO-A1-A2-A3-A4-A5-A6-A7-A8-A9-AA-AB-AC-AD-AE-AF

Eu...

BF-BE-BD-BC-BB-BA-B9-B8-B7-B6-B5-B4-B3-B2-B1-B0

Grupamento de RF ((até 32 grupos diferentes possíveis)

MC053V D RF têm um canal TX e um canal RX. O canal TX é usado para transmitir o sinal RF e o canal RX é usado para receber o sinal RF.Use uma pequena chave de fenda para girar os interruptores e mantê-los apontados para o mesmo canal, os grupos serão criados automaticamente

[Inicialização]

A luz acenderá 100% de brilho no sensor de energização inicial e desligar-se-á após 10 segundos.

[Configurações padrão]

Área de detecção: 100%, tempo de espera: 5S,Período de espera: 0 s,Sensor de luz diurna: DesativarNível de vigilância DIM: 10%, brilho de RF: 10%-50%, RF: aberto, modo: transmissão, TX: A, RX: A

[Notas]

1)O sensor deve ser instalado por um eletricista profissional, por favor, desligue a energia antes de instalar, cablagem, mudança de configurações, etc.

2)O produto tem uma boa capacidade de penetração no plástico, na madeira, etc., mas os acessórios metálicos ou os invólucros metálicos não devem ser instalados directamente na frente e perto da antena do módulo de microondas,Caso contrário, irá afetar a capacidade de transmissão e recepção da antena de microondas.

3)Este medicamento é concebido para utilização interior.

4)A gama de detecção do sensor está relacionada com a velocidade de movimento e o tamanho do objeto em movimento, a altura de montagem, a altura e o ângulo de instalação, o local de instalação, os reflectores ao redor do sensor, etc.Os dados do documento são valores típicos e testados por uma pessoa de 165 cm numa área interna aberta.

       O intervalo de detecção na montagem na parede será maior na montagem no teto.

5)Evitar a vibração prolongada de equipamentos ou objetos em movimento em torno do sensor.

6)Se um animal de estimação passar na área de detecção, pode desencadear o sensor.

7)O limiar luminoso é o valor detectado num ambiente ensolarado, sem sombras e numa condição de reflexão difusa da luz ambiente.Os valores de iluminação detectados pelo sensor de luz podem ser diferentes.

8)Recomenda-se que a distância de instalação entre os produtos ou a distância entre o produto e o roteador seja superior a 1,5 m.

9)O plano de instalação de um produto (por exemplo, placa de base de alumínio, placa de PCB) deve ser diferente do plano da antena do módulo de microondas por uma certa altura,e o plano da antena do módulo de microondas deve ser superior ao plano próximo em mais de 5 mm para obter o melhor efeito de detecção.

10)MC053V RF & MW05 com função de substituição, comutação rápida 3 vezes dentro de 2 segundos pode cancelar a função do sensor

11)Modo de trabalho: Transmissão e saltos

12)TX: é para Transmissão de sinal, com 0-F 16 canais diferentes. 1 DIP para definir o Grupo A ou o Grupo B. Grupo A com 16 canais, Grupo B também com 16 grupos, no total pode definir 32 grupos.

13)RX: é para a recepção de sinal, com 0-F 16 canais diferentes. 1 DIP para definir o Grupo A ou o Grupo B. Grupo A com 16 canais, Grupo B também com 16 grupos, no total pode definir 32 grupos.

14)Quando Mestre e Mestre definidos em modo de trabalho de transmissão, que significa, todos os sensores definem o mesmo canal, Qualquer sensor Mestre é acionado, ele transmitirá o sinal de RF para todas as lâmpadas no grupo

15)Quando o Mestre e o Mestre estão no modo de trabalho, isso significa que, quando qualquer Mestre é acionado,Ele enviará sinal de RF para 3 canais (o canal adjacente antes e depois do canal TX e o canal definido pelo próprio mestrePor exemplo, quando o mestre definir o canal TX para "1", ele irá lançar "0" "1" "2" três sinais de canal diferentes, se outro canal RX diferente definido com "0" "1" "2",Neste momento receberá os sinais de canal correspondentes, este tipo de modo de trabalho é aplicado principalmente a aplicações de corredor, nota: TX "F" para lançar o canal grupo A e grupo B "0" RX recebe canais pode conectar a rede.

16)Mestre para Satélite só funcionam como modo de transmissão, o que significa que o satélite só recebe o sinal do mestre, não afetado pelo modo de trabalho mestre.

17)O satélite recebe sinal de RF do Mestre, o tempo de espera é determinado pelo Mestre, mantenha o mesmo com o tempo de espera do Mestre.

18)O sensor não transmitirá ou receberá sinal de RF durante o tempo de inicialização. só pode transmitir sinal de RF após o período de inicialização.

19)O grupo A e o grupo B de RX requerem o grupo Master correspondente A e o grupo B de TX.
