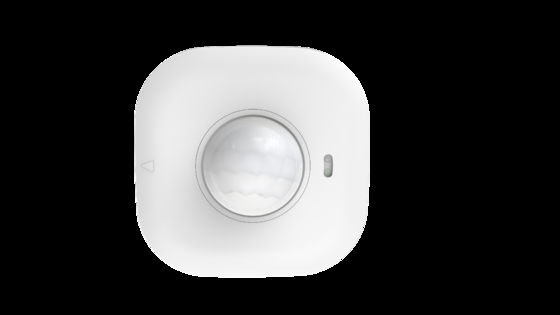

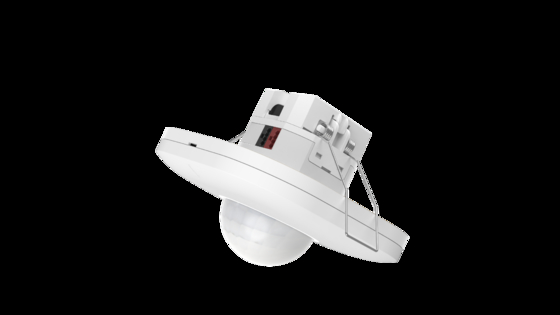

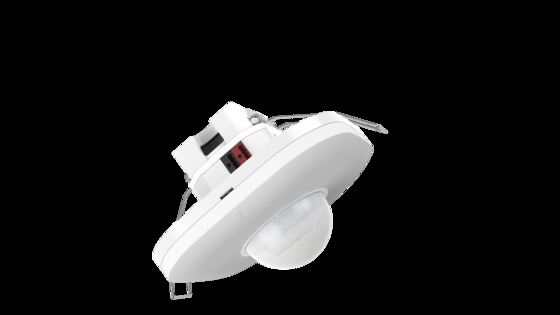

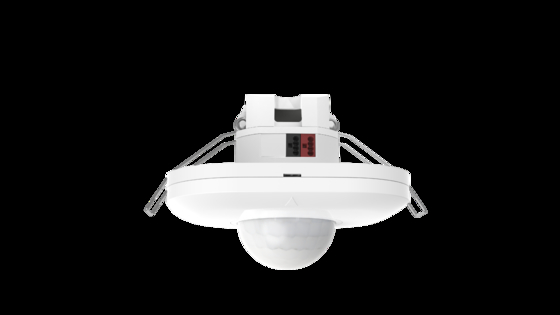

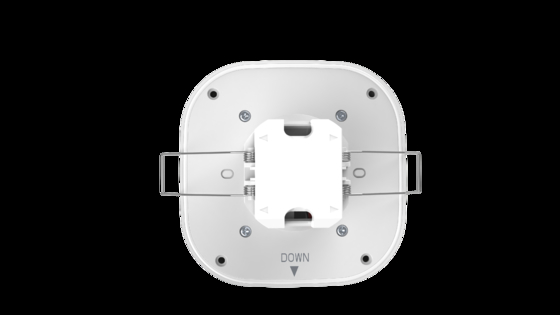

Detector de ocupação com certificação KNX concebido para armazéns de grande dimensão com uma altura de montagem máxima de 10 m

Detector de presença certificado KNX projetado para armazéns de alta baia com altura de montagem máx. de 10m

1. Parâmetros

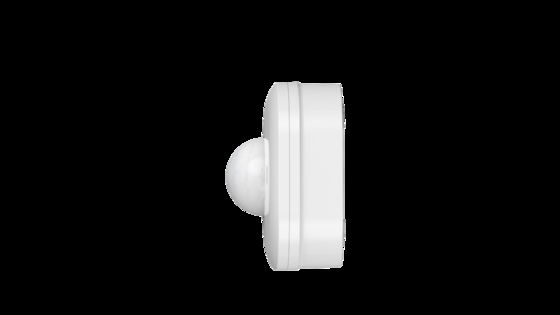

Montagem em superfície:

4. Fiação

Sugestão de layout de fiação:

1. Sugere-se a fiação do barramento KNX em série até o final, não sendo recomendada a fiação em estrela ou em árvore para garantir a estabilidade da transmissão do sinal.

2. A fiação do barramento KNX recomenda o uso de fio blindado KNX padrão EIB ou cabo de rede Categoria 6. O comprimento da fiação do barramento é recomendado para não exceder 400 metros, e o número de sensores conectados a um barramento é recomendado para não exceder 12.

3. O número de sensores conectados a um barramento precisa considerar totalmente a capacidade de carga de corrente da fonte de alimentação: ou seja, a soma das correntes de todos os dispositivos KNX (incluindo sensores) não deve ser maior que a corrente de carga da fonte de alimentação KNX.

5. Alcance de Detecção

6.

Inicialização

Após rotear os endereços físicos e configurar os parâmetros do canal, siga estas etapas:

(1) Conecte a interface do barramento.(2) Ligue o barramento e a alimentação auxiliar (observação: certifique-se de que o produto tenha uma fonte de alimentação auxiliar; caso contrário, o dispositivo pode não funcionar corretamente).

(3) Pressione o interruptor de programação do produto; a luz LED ficará vermelha.

(4) Use a interface do barramento para baixar o endereço físico através do software ETS. A luz LED de programação se apaga para indicar que o download do endereço físico foi concluído.

(5) Baixe o aplicativo após configurar os parâmetros do aplicativo necessários.

(6) Após baixar o aplicativo, o produto entra em inicialização. Durante a inicialização, a função de detecção é desativada. Após 20S, a inicialização é concluída e o produto funciona normalmente.

Observação: Use a versão mais recente do ETS 5 ou 5.7.2. Obtenha o arquivo de configuração de engenharia ETS deste sensor com nossa equipe de vendas.

7. Configuração Padrão de Fábrica

Área de Detecção: 100% Tempo de Espera: 30S Luz Indicadora: aberta

8. Controle Remoto MH18

Devido à complexidade da tecnologia do produto e às diferenças no ambiente de aplicação, é difícil garantir uma descrição completamente precisa ou completa, portanto, esta especificação é apenas para referência do usuário.

Reservamo-nos o direito de fazer alterações nas especificações do produto sem notificar o usuário e não fazemos quaisquer compromissos e garantias no sentido legal. Ao mesmo tempo, nossa empresa incentiva os usuários a complementar ou modificar o conteúdo de nossas especificações após o uso de nossos produtos.
