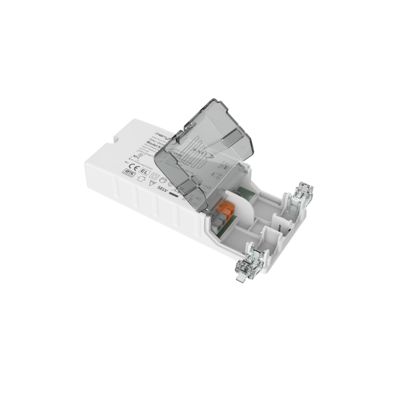

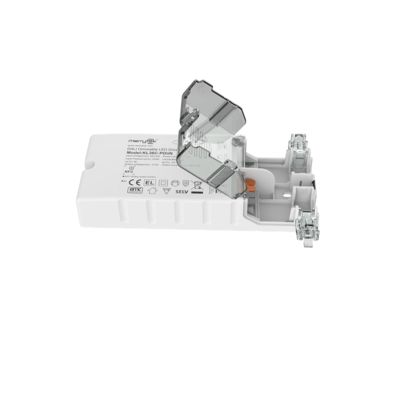

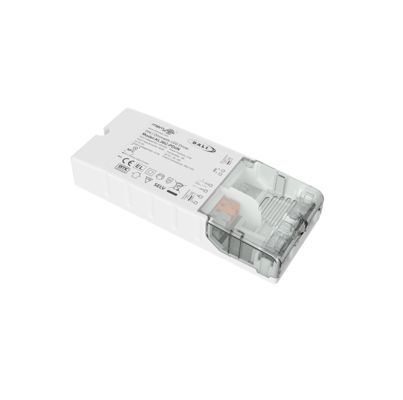

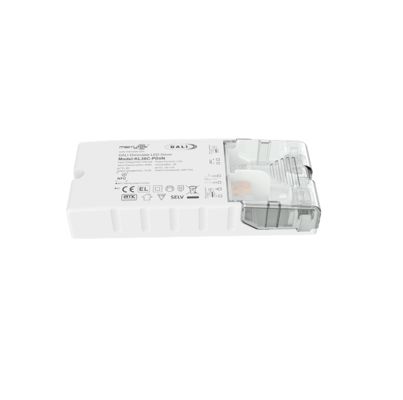

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA

  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
  • Easy-use series 36W NFC programmable led driver DALI2 dimmable led electronic driver output from 500mA to 1100mA
Lugar de origem CHINA
Marca Merrytek
Certificação CE
Número do modelo KL36C-PDiiN
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca + Cartão, 50pcs/CTN
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou PayPal
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Intervalo de tensão de entrada CC 200-240Vdc
Modo de operação Constant Current Método de controle Driver de led programável NFC DALI2 e dimerização PUSH
Fator de potência ≥0,95 Eficiência 88%
Atual 500-1100mA Dimensão 154x63x28mm
Classificação IP IP20 Garantia 5 anos
Destacar

Driver LED regulável de 36W

,

Driver LED com regulação DALI2

,

Driver de corrente constante 500mA-1100mA
Deixe um recado
Descrição de produto

Driver LED eletrônico programável NFC de 36W da série Easy-use DALI2 regulável com saída de 500mA a 1100mA



1. Descrição

-Sem cintilação para toda a faixa de regulação

-Tecnologia NFC para programação sem fio

-Potência em espera abaixo de 0,5W

-Interface DALI integrada DT6

-Operação de emergência DC fornecida centralmente DT19

-Proteção: curto-circuito / sobretemperatura / sobretensão

-Compensação CLO

-Redução da corrente para alta temperatura ambiente

-pushDIM com a função de memória

-Fiação rápida, conveniente e economizadora de tempo

-Garantia de 5 anos



2. Parâmetros

Entrada Tensão de operação 198-264Vac 50Hz/60Hz
Tensão nominal de entrada 220-240Vac 50Hz/60Hz
Faixa de tensão de entrada DC 200-240Vdc
Corrente de entrada 0,19A máx.
Corrente de irrupção de entrada <15A (Largura de pulso de meia corrente 100μs) @230Vac
Fator de potência (@230V100% de carga) ≥ 0,95
Distorção harmônica total Típico: 15% (@230Vac, 100% de carga)
Potência em espera ≤0,5W (@230Vac quando DALI desliga)
Eficiência (@230Vac, 100% de carga) 88% máx.
Método de fiação Seção transversal do fio: 0,75-2,5mm2

Disjuntor automático

(Calcular a corrente no fio)

 tipo B10 B13 B16 B20 B25 /
Número 20 25 35 45 55 /
tipo C10 C13 C16 C20 C25 C32
Número 35 50 55 75 95 120
Saída Modo de operação Corrente constante
Tipo de carga LED
Requisito de ondulação (Cintilação ou Sem cintilação) Valor de cintilação: menos de 5% para toda a faixa de regulação
Tempo de inicialização <1s (@230Vac); <0,5s (@200Vdc)
Tensão de saída sem carga 68V DC máx.
Faixa de tensão de saída de carga 9-50V DC
Potência de saída de carga total 36W máx.
Corrente de saída de carga 500-1100mA
Precisão de corrente/tensão constante Precisão de corrente constante ±5%
Método de fiação Seção transversal do fio: 0,75-1,5mm2
Método de controle Regulação PUSH primária Regulação PUSH primária (Comprimento máximo do fio de ligação: 20m)
Regulação DALI Regulação DALI (Comprimento máximo do fio: 300m)
Faixa de regulação Regulação PUSH e DALI primária: 0%-100%
Exceção Proteção Requisitos Sobretemperatura de saída
proteção		 Sim, sem função de autorrecuperação (Pode ser consultado)
Proteção contra curto-circuito de saída Sim, sem função de autorrecuperação (Pode ser consultado)

Operação

Ambiente

 Temperatura/umidade de operação -25℃~50℃ Umidade: 85% (Sem condensação)
Temperatura/umidade de armazenamento -40℃~80℃, Umidade: 85% (Sem condensação)
Temperatura máxima da caixa (Tc) 85℃

Segurança

& EMC

 Padrão EMC EN55015 EN61547 EN61000-3-2 EN61000-3-3
Padrão do protocolo DALI IEC62386-102, IEC62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Padrão de segurança EN61347-1 EN61347-2-13
Certificação CE
Tensão suportável 3750Vac, 5mA, 60s (Entrada “L N” - Saída “SEC”)
Outros Graus de proteção IP20
Tipo de proteção Classe II
Tipo de instalação Instalação independente
Dimensão 154*63*28mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de regulação PUSH

Paralelo: 15 unidades máx.

Série: 25 unidades máx.
Requisito de embalagem Saco PE + caixa de papelão + manual + divisória + caixa externa (K=A)
Peso 179,5±5g
Vida útil 5 anos @Ta carga total
Observação: Todos os parâmetros são testados na tensão de entrada de 230VAC e ambiente de 25 graus, a menos que especificado.



3. Dimensão (Unidade: mm)

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 0Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 1

4. Diagrama de fiação

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 2

Fig. A DALI Dimming

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 3Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 4

Fig.B Push Dimming





5. Redução de potência

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 5

6. Curva de regulação

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 6

7. Configuração da engrenagem de corrente

KL36C-PDiiN
Corrente (mA) Pomax(W) Uout(V)
500 25,0 9～ 50
550 27,5 9～ 50
600 30,0 9～ 50
650 32,5 9～ 50
700 35,0 9～ 50
750 36,0 9～ 48
800 36,0 9～ 45
850 35,7 9～ 42
900 36,0 9～ 40
950 36,1 9～ 38
1000 36,0 9～ 36
1050 35,7 9～ 34
1100 36,3 9～ 33

Os conjuntos de dados de corrente típicos são para referência ao selecionar modelos de luminárias LED. Mais níveis de corrente podem ser definidos por NFC usando um APP móvel ajustável em incrementos de 1mA.

Driver LED eletrônico programável NFC de 36W da série Easy-use, regulável DALI2, saída de 500mA a 1100mA 7

Digitalize o código para baixar Merrytek NFC



8. LIGAR/DESLIGAR e Descrição da Operação de Regulação

A. Pressione brevemente o interruptor PUSH (tempo de pressão curta 0,1s-1s), o driver LED ligará ou desligará.

B. Regulação: Pressione e segure o interruptor PUSH (1s-8s), o driver LED pode atingir a regulação, o brilho ou a regulação, a faixa de regulação é de 2-100%.

C. Memória: A regulação PUSH tem uma função de memória de regulação.

D. Sincronização de regulação: A energia conectada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 segundos.

E. Modo de regulação DALI: Conecte a fonte de alimentação ao sistema DALI e ele pode ser regulado pelo host DALI. A faixa de regulação é de 0-100%.



9. assuntos que precisam de Atenção

1) A sequência de LED deve ser conectada à carga antes de ligar a energia de entrada, caso contrário, a sequência de LED pode ser danificada.

2) Depois que a entrada do driver LED for desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.

3) Antes de definir os parâmetros por NFC, certifique-se de que o driver esteja desligado.
