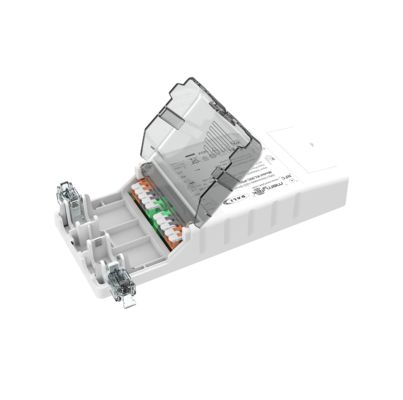

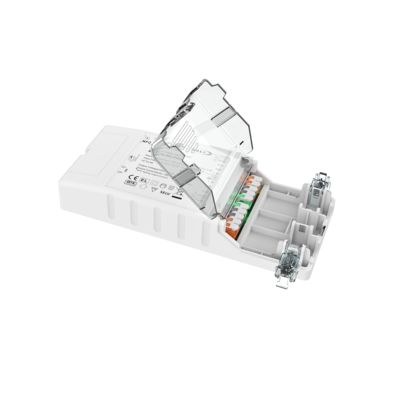

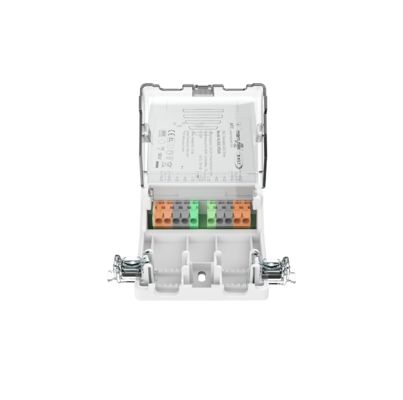

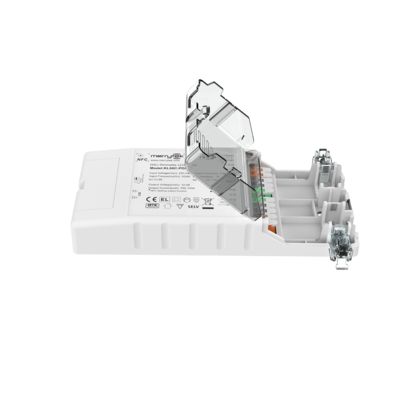

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA

  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
  • Easy-use series 50W NFC programmable DALI2 dimmable led driver from 700mA to 1400mA
Lugar de origem CHINA
Marca Merrytek
Certificação CE
Número do modelo KL50C-PDiiN
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Caixa branca + Cartão, 50pcs/CTN
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou PayPal
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Intervalo de tensão de entrada CC 200-240Vdc
Modo de operação Constant Current Método de controle Driver de led regulável DALI2 programável NFC de 50W
Fator de potência ≥0,95 Eficiência 88%
Atual 700-1400MA Dimensão 185x79x30mm
Classificação IP IP20 Garantia 5 anos
Destacar

Driver LED regulável DALI2 de 50W

,

Driver LED programável NFC

,

Driver regulável de 700mA a 1400mA
Deixe um recado
Descrição de produto

Dirigente de LED dimmavel DALI2 programável NFC de 50 W da série fácil de usar de 700mA a 1400mA



1Descrição.

- Flare-free para toda a faixa de dimming

-Tecnologia NFC para programação sem fio

- Potência de espera inferior a 0,5 W

- Interface DALI DT6 integrada

-Operação de emergência de CC alimentada centralmente DT19

- Protecção: curto-circuito / sobre temperatura / sobre tensão

-Indemnização CLO

- Reduzir a corrente para temperaturas ambientais elevadas

-PushDIM com a função de memória

-Design de circuito aberto, rápido, conveniente e economizador de tempo

- Garantia de 5 anos



2.Parâmetros

Input Tensão de funcionamento 198-264Vac 50Hz/60Hz
Voltagem nominal de entrada 220-240Vac 50Hz/60Hz
Intervalo de tensão de entrada CC 200-240Vdc
Corrente de entrada 0.3A Max.
Corrente de entrada < 25A (largura de pulso de meia corrente100μs) @230Vac
Fator de potência ((@230V, 100% de carga) ≥ 0,95
Distorção harmónica total Tipico:15% (@230Vac, 100% de carga)
Potência em estado de espera ≤ 0,5 W (@230Vac quando o DALI é desligado)
Eficiência ((@230Vac, 100% de carga) 88%
Método de fiação Seção transversal do fio:0.75-2.5mm2
Quantidade de entrada e saída 22PCS (@230Vac)

Interruptor automático

(Cálculo da corrente no fio)

 Tipo B10 B13 B16 B20 B25 /
Número 20 25 30 40 50 /
Tipo C10 C13 C16 C20 C25 C32
Número 28 40 45 55 70 90
Produção Modo de funcionamento Corrente constante
Tipo de carga LED
Requisito de ondulação (flexível ou sem flexível) Valor de piscar: inferior a 5% para toda a gama de atenuação
Tempo de arranque O valor da taxa de variação é o valor da taxa de variação da taxa de variação.
Voltagem de saída sem carga 75V DC Max.
Faixa de tensão de saída de carga 12-58Vdc
Potência de saída de carga total 50W no máximo.
Corrente de saída de carga 700-1400 mA
Corrente/voltagem constante Precisão Precisão de corrente constante ± 5%
Método de fiação Seção transversal do fio:0.75-1.5mm2
Método de controlo Dimming PUSH primário Dimming PUSH primário (Lengua máxima do fio de chumbo:20m)
Dimming DALI Dimming DALI (Lengua máxima de condução: 300 m)
Intervalo de atenuação Dimming primário PUSH & DALI: 0%-100%
ExceçãoPRotaçãoREquipamentos Output sobre a temperatura
proteção		 Sim, sem função de auto-recuperação (pode ser consultada)
Proteção contra curto-circuito de saída Sim, sem função de auto-recuperação (pode ser consultada)

Funcionamento

Meio Ambiente

 Temperatura/umidade de funcionamento -25°C~50°C Umidade: 85% (não condensante)
Temperatura/umidade de armazenamento -40°C~80°C, Umidade: 85% (não condensante)
Temperatura máxima da caixa (Tc) 85°C

Segurança

& EMC

 Norma EMC EN55015 EN61547 EN61000-3-2
Padrão de protocolo DALI A norma IEC 62386-102, a norma IEC 62386-207 DT6 / 220 DT19 / 251 / 252 / 253
Normas de segurança EN61347-1 EN61347-2-13
Certificação CE
Resistir à tensão 3750Vac, 5mA, 60s (Input L N-Output SEC)
Outros Graus de protecção Proteção IP20
Tipo de protecção Classe I
Tipo de instalação Instalação independente
Dimensão 185*79*30 mm
Função de memória de apagão Sim, memória de apagão PUSH
Sincronização de atenuação PUSH

Paralelo: 15 unidades no máximo.

Série: 25 unidades no máximo.
Requisito de embalagem Saco de PE + caixa kraft + manual + divisória + caixa exterior (K=A)
Peso 266 ± 5 g
A vida 5 anos @Ta carga total
Nota: Todos os parâmetros são ensaiados na tensão de entrada de 230 VAC e num ambiente de 25 graus, salvo especificação.



3. Dimensão (unidade: mm)

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 0Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 1

4Diagrama de fiação.

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 2

Fig. ADALIDim.Minha

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 3Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 4

Fig.BCarregue em DimMinha





5Desvalorização.

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 5

6. Curva de atenuação

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 6

7.Configuração de engrenagem atual

KL50C-PDiiN
Corrente ((mA) Pomax ((W)) Uout ((V)
700 40.6 12 ¢ 58
750 43.5 12 ¢ 58
800 46.4 12 ¢ 58
850 49.3 12 ¢ 58
900 50.4 12 ¢ 56
950 50.4 12 ¢ 53
1000 50.0 12 ¢ 50
1050 50.4 12 ¢ 48
1100 49.5 12 ¢ 45
1150 49.5 12 ¢ 43
1200 50.4 12 ¢ 42
1250 50.0 12 ¢ 40
1300 49.4 12 ¢ 38
1350 50.0 12 ¢ 37
1400 50.4 12 ¢ 36

Os conjuntos de dados de corrente típicos são de referência na seleção de modelos de luminárias LED. Níveis de corrente mais altos podem ser definidos por NFC usando um APP móvel ajustável em passos de 1mA.

Driver LED regulável DALI2 programável NFC da série Easy-use de 50W de 700mA a 1400mA 7

Escaneie o código para baixar o Merrytek NFC



8. ON/OFF & Descrição da operação de atenuação

A. Pressione o interruptor PUSH (tempo de pressão curta 0,1s-1s), o condutor de LED se ligará ou desligará.

B. Dimming: Pressione e segure o interruptor PUSH (1s-8s), o condutor LED pode obter dimming, brightening ou dimming, a faixa de dimming é de 2-100%.

C. Memória: a diminuição PUSH tem uma função de diminuição da memória.

D. Sincronização de atenuação: a potência ligada ao mesmo interruptor PUSH pode ser sincronizada pressionando e segurando o interruptor PUSH por mais de 15 segundos.

E. Modo de atenuação DALI: Conecte a fonte de alimentação ao sistema DALI e pode ser atenuada pelo anfitrião DALI.



9Questões necessáriasAA intenção

1) A corda LED deve ser ligada à carga antes de ligar a potência de entrada; caso contrário, a corda LED pode ser danificada.

2) Após a entrada do motor LED ser desligada, haverá uma tensão residual na saída, que pode ser mantida por cerca de 3 minutos.

3) Antes de definir os parâmetros por NFC, certifique-se de que o condutor está desligado.
