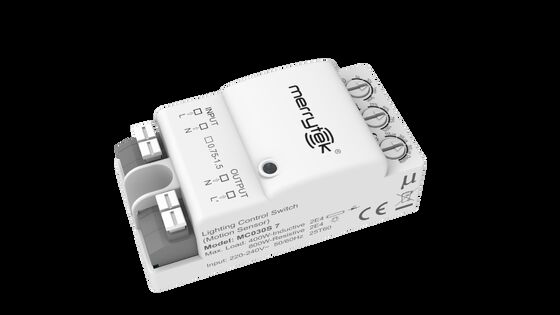

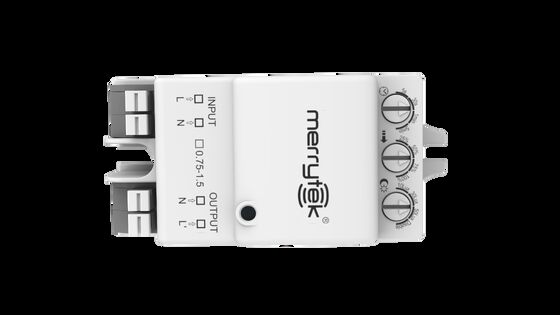

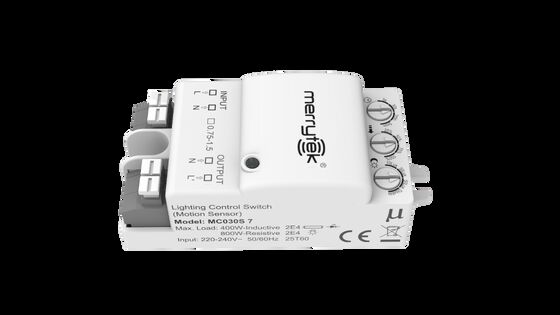

Sensor de Movimento Micro-ondas Ligar/Desligar, Configuração de Interruptor Rotativo, Com Baixo Consumo em Stand-by MC030S 7

  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
  • Microwave ON/OFF Motion Sensor, Rotary Switch Setting, With Low Stand-by Power MC030S 7
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE, RED
Número do modelo MC030S7
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Saco de bolhas + cartão + cartão ((K=A))
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10.000 PCS/mês
Detalhes do produto
Faixa de tensão 110-240 VCA 50/60 Hz Controle de saída LIGADO-DESLIGADO
Frequência operacional 5,8 GHz ±75 MHz, banda de onda ISM. Altura de montagem 3m (montagem no teto),6m máx.）
Temperatura operacional -25~60°C Vida 5 anos de garantia @Ta
Destacar

sensor de movimento para micro-ondas com interruptor rotativo

,

sensor de movimento de micro-ondas de baixa potência

,

sensor de movimento ON OFF para micro-ondas
Deixe um recado
Descrição de produto
Sensor de Movimento Micro-ondas LIGA/DESLIGA, Configuração de Chave Rotativa, Com Baixo Consumo em Stand-by
Características do Produto
  • Em conformidade com os novos padrões ERP com baixo consumo em stand-by
  • Banda de ondas ISM de micro-ondas de 5,8 GHz sem licença; pedidos em lote em conformidade com aprovação RED & TUV
  • Design compacto, pode ser embutido na maioria das luminárias
  • Operação simples: ajuste as chaves rotativas para alterar a área de detecção, tempo de permanência, sensor de luz diurna e outros parâmetros
  • Terminais de entrada e saída para conexão conveniente
  • Cinco anos de garantia
Parâmetros Técnicos
Entrada
Faixa de Tensão 110-240VAC 50/60Hz
Potência em Stand-by ≤0,1W
Teste de Surto L--N: 4kV
Saída
Controle de Saída LIGA-DESLIGA
Capacidade de Carga 200W@230Vac(Indutivo/LED); 400W@230Vac(Resistivo)
400W@230Vac(Indutivo/LED); 800W@230Vac(Resistivo)
Capacidade Máxima de Surto 30A (50% Ipeak, twidth =500us, 230Vac carga total, partida a frio)
60A (50% Ipeak, twidth =200us, 230Vac, carga total, partida a frio)
Parâmetros do Sensor
Frequência de Operação 5,8 GHz ±75MHz, banda de ondas ISM
Potência de Transmissão 1mW Máx.
Tempo de Permanência 5s/30s/1min/5min por chave rotativa
Área de Detecção 100%/75%/50%/25% por chave rotativa
Sensor de Luz Diurna 10Lux/30Lux/50Lux/Desativado (Difusão) por chave rotativa
Raio de Detecção Instalação no teto a 3m de altura: 1m/s ≥ 2,5m, 0,3m/s ≥ 3,5m
Condição de teste: Configuração do produto 100% de sensibilidade, 60℃ espaço aberto interno
Altura de Montagem 3m (montagem no teto), 6m Máx.
Ambiente
Temperatura de Operação -25~60°C
Temperatura de Armazenamento -40°C~80°C, Umidade: ≤85%(Sem condensação)
Temperatura Máxima da Carcaça (Tc) 80°C
Padrão de Certificação
Certificado CE, RED
Requisito Ambiental Em conformidade com RoHS 2.0, Reach
Classificação IP IP20
Categoria do Produto Classe II
Outros
Fiação Bloco de terminais tipo pressão, fiação 0,75-1,5 mm²
Instalação Embutido
Embalagem Saco plástico + Divisória + Caixa (K=A)
Peso Líquido 37,8±3g
Vida Útil 5 anos de garantia @Ta
Funções
✓ Função LIGA-DESLIGA Configurando o sensor de luz diurna para "desativado" ou o brilho ambiente é inferior ao valor predefinido do sensor de luz diurna, ao detectar sinais de movimento o sensor começa a funcionar e a luz acende. Quando o tempo de permanência termina, a luz apaga.
○ Dimerização em 2 etapas N/A
○ Dimerização em 3 etapas N/A
○ Coleta de Luz Diurna N/A
○ Prioridade de Luz Diurna N/A
○ Alta-baixa Sensibilidade N/A
○ Agrupamento N/A
Informações do Produto
Observação: O sensor é projetado para conectar apenas uma carga. Conectar mais de uma carga pode danificar o sensor.
Faixa de Detecção
Microwave sensor detection range diagram showing coverage area
Configuração do DIP Switch
Inicialização

Após ligar, o sensor liga automaticamente a luz para 100% de brilho e desliga a luz após 10 segundos. Durante a inicialização, o sensor não é capaz de detectar movimento.

Configuração Padrão

Sensibilidade: 100%, Tempo de permanência: 5s, Sensor de luz diurna: Desativado

Aviso de Aplicação
  • O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação ou configurar os DIP switches.
  • Micro-ondas não penetram metal. Não coloque o produto em uma luminária de metal fechada ou semi-fechada. Nem metal nem vidro são permitidos para cobrir o produto. Se a antena precisar passar por uma placa de metal, certifique-se de que o topo do sensor esteja próximo à placa de metal.
  • O espaçamento de instalação entre os sensores é recomendado ser maior que 2m. Mantenha-o longe de dispositivos sem fio como switches e roteadores, e o espaçamento de instalação entre sensores e roteadores é recomendado ser maior que 2m. A superfície da antena do sensor de micro-ondas deve estar longe da entrada AC e saída DC para evitar que sinais de baixa/alta frequência afetem a operação normal da antena do sensor de micro-ondas.
  • A área de sensibilidade está relacionada à velocidade de movimento dos objetos, tamanho dos objetos em movimento, altura de montagem, ângulo de montagem, ambiente de trabalho, materiais refletivos e etc. A área de detecção fornecida é um valor típico medido por testadores de 165cm de altura em um ambiente aberto interno.
  • Este modelo é adequado para instalação no teto. Se for utilizada instalação na parede, a área de detecção do sensor de micro-ondas é muito aumentada e pode causar o fenômeno de micro-ondas penetrando a parede ou a luz não apagando. Portanto, ajuste a sensibilidade para 10%. Se a sensibilidade de 10% não puder ser usada, evite a instalação na parede ou solicite suporte técnico ao fabricante.
  • Os limiares de luz diurna são medidos em um dia ensolarado sem sombra e em um status de reflexão difusa da luz ambiente. Diferentes ambientes e climas causam diferentes valores de brilho que o sensor de luz diurna mede.
  • O sensor não deve ser coberto ou escondido por metal, PCB, bandeja de LED, etc. O espaçamento entre a antena do sensor e os materiais circundantes deve ser maior que 5mm. Não deve haver metal ou trilhas de PCB perto da antena do sensor, acima ou abaixo dela. A espessura recomendada da cobertura é de 2mm, e mantenha o espaçamento entre a antena do sensor e a cobertura maior que 3,2mm.
  • Sinais de vibração serão considerados sinais de movimento para acionar o sensor. A instalação do sensor deve ser longe de objetos que vibram por muito tempo, como equipamentos de metal grandes, tubulações, saídas de ar condicionado, saídas de exaustão, portas de máquinas de exaustão de fumaça, ventiladores oscilantes, etc. Animais de estimação na área de detecção podem causar acionamento falso.
  • A superfície da antena do módulo de micro-ondas deve estar longe da entrada AC, saída DC, ponte retificadora, transformador, tubo de chave e outros dispositivos de alta potência para evitar que sinais de alta frequência afetem a operação normal da antena do sensor de micro-ondas.
  • O sensor é apenas para uso interno. O efeito à prova d'água para uso externo ou semi-externo será afetado. Vento, chuva e objetos em movimento podem causar acionamento falso. Quando o sensor é instalado em uma luminária de metal, uma superfície refletora de metal ou um pequeno ambiente fechado, o micro-ondas será refletido muitas vezes e causará acionamento falso, por favor, reduza a sensibilidade ou solicite suporte técnico ao fabricante.
  • Quando a temperatura ambiente for superior a 80°C, a proteção contra sobretemperatura pode ser acionada (recuperação automática após resfriamento).
  • Para o novo ambiente de instalação, recomenda-se testar 5 amostras antes da instalação.
