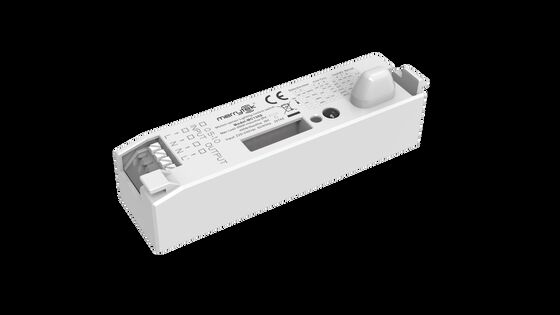

Luz de Teto Longa Faixa Micro-ondas AC LIGADO/DESLIGADO Sensor de Movimento, Compatível Trabalhando Com Luz Tri-proof MC130

  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
  • Ceiling Light Long Strip Microwave AC ON/OFF Motion Sensor, Compatible Working With Tri-proof Light MC130
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE, RED, UKCA, SAA, CB
Número do modelo MC130
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Saco de bolhas + cartão + cartão ((K=A))
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10.000 PCS/mês
Detalhes do produto
Tensão nominal 220-240 VCA 50/60 Hz Energia em espera ≤0,5W
Controle de saída LIGADO-DESLIGADO Frequência operacional 5,8 GHz ±75 MHz, banda de onda ISM.
Temperatura operacional -25~60°C Vida 5 anos de garantia @Ta
Destacar

Luz de teto com sensor de movimento de microondas

,

luz do sensor de movimento de faixa longa

,

Sensor de movimento compatível com luz triproof
Deixe um recado
Descrição de produto
Sensor de Movimento Micro-ondas AC LIGADO/DESLIGADO para Luminária de Teto Longa
Compatível com Luminária Tri-proof
Características do Produto
  • Antena DiPole Mini Acoplada Patenteada para luminária de teto
  • Adequado para bandeja de LED metálica embutida sem gatilho falso
  • Tamanho compacto, não afeta a distribuição da luz
  • Baixo lóbulo lateral, sem gatilho falso em espaço de reflexão metálica
  • Baixa potência de transmissão, seguro para humanos
  • Dados do sensor podem ser definidos por chave DIP e controle remoto
  • Não afetado por temperatura, umidade, ruído, poeira, etc.
Parâmetros Técnicos
Entrada
Tensão Nominal 220-240VAC 50/60Hz
Potência em Stand-by ≤0.5W
Teste de Surto L--N: 1kV
Saída
Controle de Saída LIGADO-DESLIGADO
Capacidade de Carga 200W (Indutivo/LED); 400W (Resistivo)
Capacidade Máxima de Surto Relé de 10A: 30A (50% Ipeak, largura de pulso =200us, 230Vac carga total, partida a frio)
Parâmetros do Sensor
Frequência de Operação 5.8 GHz ±75MHz, banda de ondas ISM
Potência de Transmissão 1mW Máx.
Raio de Detecção r≥3m @ montagem no teto, r≥8m @ montagem na parede (Velocidade de movimento: 1m/s, 100% de sensibilidade, pessoa de 165cm)
Altura de Montagem 2.5-5m (montagem no teto), 2-3m (montagem na parede)
Ambiente
Temperatura de Operação -25~60°C
Temperatura de Armazenamento -40°C~80°C, Umidade: ≤85% (Sem condensação)
Certificação e Padrões
Certificado CE, RED, UKCA, SAA, CB
Requisito Ambiental Em conformidade com RoHS 2.0, Reach
Classificação IP IP20
Outras Especificações
Fiação Bloco de terminais tipo pressão, fiação 0.5-0.75mm²
Instalação Embutido
Embalagem Saco plástico bolha + Divisória + Caixa (K=A)
Peso Líquido 36g±3g
Vida Útil 5 anos de garantia
Visão Geral da Função
Função Descrição
Função LIGAR-DESLIGAR Configurando o sensor de luz diurna para "desativado" ou o brilho ambiente é inferior ao valor predefinido do sensor de luz diurna, quando sinais de movimento são detectados, o sensor começa a funcionar e a luz acende. Quando o tempo de espera termina, a luz apaga.
Dimerização de 2 passos N/A
Dimerização de 3 passos N/A
Colheita de Luz Diurna N/A
Prioridade de Luz Diurna N/A
Informações do Produto
Diagrama de Fiação e Função
Wiring diagram for microwave motion sensor Function diagram for microwave motion sensor
O sensor é projetado para conectar apenas uma carga. Conectar mais de uma carga pode danificar o sensor.
Instruções de Instalação
Recomendado para uso em luminárias de teto
Instalação com Parafuso
Screw installation diagram for motion sensor
Instalação por Encaixe
Nota: Por favor, verifique o método de instalação do sensor com a Merrytek antes de projetar qualquer luminária.
Tamanho do Corte
Cut size diagram for motion sensor installation
Configuração Inicial e Padrão
Inicialização
Após ligar, o sensor liga automaticamente a luz para 100% de brilho e desliga a luz em 10 segundos. Durante a inicialização, o sensor não é capaz de detectar movimento.
Configuração Padrão
Sensibilidade: 100%, Tempo de espera: 5s, Sensor de luz diurna: Desativado
Aviso de Aplicação
  • O sensor deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, fazer a fiação ou configurar as chaves DIP.
  • Micro-ondas não podem penetrar metal. Não coloque o produto em uma luminária metálica fechada ou semi-fechada. Nem metal nem vidro são permitidos para cobrir acima do produto. Se a antena precisar passar pela placa metálica, certifique-se de que o topo do sensor esteja próximo à placa metálica.
  • A área de sensibilidade está relacionada à velocidade de movimento dos objetos, tamanho dos objetos em movimento, altura de montagem, ângulo de montagem, ambiente de trabalho, materiais refletores, etc. A área de detecção fornecida é um valor típico medido por testadores de 165cm de altura em um ambiente aberto interno.
  • Os limiares de luz diurna são medidos em um dia ensolarado sem sombra e em um status de reflexão difusa da luz ambiente. Diferentes ambientes e climas causam diferentes valores de brilho que o sensor de luz diurna mede.
  • O espaçamento de instalação entre os sensores é recomendado ser maior que 2m, e o espaçamento de instalação entre os sensores e roteadores é recomendado ser maior que 2m.
  • O sensor não deve ser coberto ou escondido por metal, PCB, bandeja de LED, etc. O espaçamento entre a antena do sensor e os materiais circundantes deve ser maior que 5mm. Não deve haver metal ou trilhas de PCB perto da antena do sensor, acima ou abaixo dela. A espessura recomendada da cobertura é de 2mm, e mantenha o espaçamento entre a antena do sensor e a cobertura maior que 3.2mm.
  • Sinais de vibração serão considerados sinais de movimento para acionar o sensor. A instalação do sensor deve ser longe de objetos que vibram por muito tempo, como equipamentos metálicos grandes, tubulações, saídas de ar condicionado, saídas de exaustão, portas de máquinas de exaustão de fumaça, ventiladores oscilantes, etc. Animais de estimação na área de detecção podem causar gatilho falso.
  • A superfície da antena do módulo de micro-ondas deve estar longe da entrada AC, saída DC, ponte retificadora, transformador, tubo de chave e outros dispositivos de alta potência para evitar que sinais de alta frequência afetem a operação normal da antena do sensor de micro-ondas.
  • O sensor é apenas para uso interno. O efeito à prova d'água para uso externo ou semi-externo será afetado. Vento, chuva e objetos em movimento podem causar gatilho falso.
