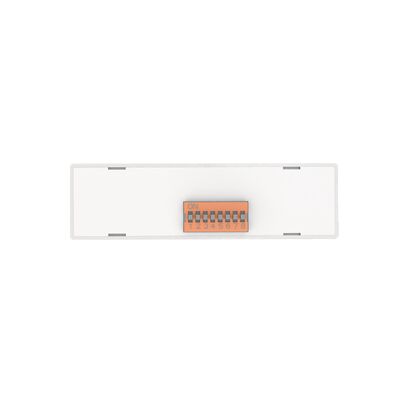

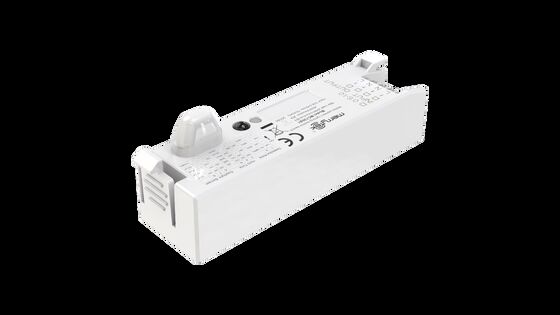

Sensor de Movimento AC ON/OFF, Disponível para Luz Tri-proof e Luz de Teto MC130S 1

  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
  • AC ON/OFF Motion Sensor, Available For Both Tri-proof Light And Ceiling Light MC130S 1
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE, RED, UKCA, SAA, CB
Número do modelo MC130S1
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Saco plástico de bolhas + ripa + caixa (K = A)
Tempo de entrega 1, amostra e pedido pequeno: dentro de 5 dias úteis após receber seu pagamento. 2, pedido em grandes
Termos de pagamento T/T
Habilidade da fonte 10.000 unidades/mês
Detalhes do produto
Tensão nominal 220-240 VCA 50/60 Hz Energia em espera ≤0,5W
Controle de saída LIGADO-DESLIGADO Capacidade de carga 200W (Indutivo/LED); 400W (Resistivo)
Frequência operacional 5,8 GHz ±75 MHz, banda de onda ISM. Vida 5 anos de garantia @Ta
Destacar

Sensor de movimento AC para luz triproof

,

Luz de teto do sensor de movimento ligado/desligado

,

Sensor de movimento AC com função de ligação/desligação
Deixe um recado
Descrição de produto
Sensor de Movimento AC LIGA/DESLIGA para Luminárias Tri-proof e de Teto
Recursos do Produto
  • Antena DiPole Mini Acoplada Patenteada projetada para luminárias de teto
  • Adequado para bandejas de LED metálicas embutidas sem acionamento falso
  • Tamanho compacto que não afeta a distribuição da luz
  • Baixo desempenho de lóbulo lateral evita acionamentos falsos em espaços de reflexão metálica
  • Baixa potência de transmissão garante que não haja danos aos humanos
  • Dados do sensor configuráveis via chave DIP e controle remoto
  • Não afetado por temperatura, umidade, ruído, poeira e outros fatores ambientais
Parâmetros Técnicos
Entrada
Tensão Nominal 220-240VAC 50/60Hz
Potência em Stand-by ≤0.5W
Teste de Surto L--N: 1kV
Saída
Controle de Saída LIGA-DESLIGA
Capacidade de Carga 200W (Indutiva/LED); 400W (Resistiva)
Capacidade Máx. de Surto Relé de 10A: 30A (50% Ipeak, twidth =200us, 230Vac carga total, partida a frio)
Parâmetros do Sensor
Frequência de Operação 5.8 GHz ±75MHz, banda de ondas ISM
Potência de Transmissão 1mW Máx.
Raio de Detecção r≥3m (montagem no teto), r≥8m (montagem na parede)
Velocidade de movimento: 1m/s, 100% de sensibilidade, pessoa de 165cm
Altura de Montagem 2.5-5m (montagem no teto), 2-3m (montagem na parede)
Ambiente
Temperatura de Operação -25°C a 60°C
Temperatura de Armazenamento -40°C a 80°C, Umidade: ≤85% (Não condensante)
Certificações e Padrões
Certificados CE, RED, UKCA, SAA, CB
Requisitos Ambientais Em conformidade com RoHS 2.0, Reach
Classificação IP IP20
Outras Especificações
Fiação Bloco de terminais tipo pressão, fiação 0.5-0.75mm²
Instalação Embutido
Embalagem Saco plástico + Divisória + Caixa (K=A)
Peso Líquido 36g ±3g
Vida Útil 5 anos de garantia
Descrição da Função
Função Descrição
Função LIGA-DESLIGA Quando o sensor de luz diurna está definido como "desativado" ou o brilho ambiente é inferior ao valor predefinido, o sensor ativa ao detectar movimento e liga a luz. A luz desliga quando o tempo de espera termina.
Dimerização de 2 passos N/A
Dimerização de 3 passos N/A
Colheita de Luz Diurna N/A
Prioridade de Luz Diurna N/A
Informações do Produto
Diagramas de Dimensão:
AC ON/OFF Motion Sensor dimension diagram view 1 AC ON/OFF Motion Sensor dimension diagram view 2
O sensor é projetado para conectar apenas uma carga. Conectar mais de uma carga pode danificar o sensor.
Configuração da Chave DIP
Diagrama de configuração da chave DIP
Inicialização
Após ligar, o sensor liga automaticamente a luz para 100% de brilho e desliga a luz em 10 segundos. Durante a inicialização, o sensor não é capaz de detectar movimento.
Configurações Padrão
Sensibilidade: 100%, Tempo de espera: 5s, Sensor de luz diurna: Desativado
Aviso de Aplicação
  • O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação ou configurar as chaves DIP.
  • Micro-ondas não podem penetrar metal. Não coloque o produto em uma luminária metálica fechada ou semi-fechada. Nem metal nem vidro são permitidos para cobrir acima do produto. Se a antena precisar passar por uma placa metálica, certifique-se de que o topo do sensor esteja próximo à placa metálica.
  • A área de sensibilidade está relacionada à velocidade de movimento dos objetos, tamanho dos objetos em movimento, altura de montagem, ângulo de montagem, ambiente de trabalho e materiais refletores. A área de detecção fornecida é um valor típico medido por testadores de 165 cm de altura em ambiente aberto interno.
  • Os limiares de luz diurna são medidos em um dia ensolarado sem sombra em status de reflexão difusa de luz ambiente. Diferentes ambientes e climas causam diferentes valores de brilho.
  • O espaçamento de instalação entre os sensores é recomendado ser maior que 2m, e o espaçamento de instalação entre os sensores e roteadores é recomendado ser maior que 2m.
  • O sensor não deve ser coberto ou escondido por metal, PCB, bandeja de LED, etc. O espaçamento entre a antena do sensor e os materiais circundantes deve ser maior que 5mm. Não deve haver metal ou trilhas de PCB perto da antena do sensor. A espessura recomendada da cobertura é de 2mm, com um espaçamento entre a antena do sensor e a cobertura maior que 3.2mm.
  • Sinais de vibração serão considerados sinais de movimento para acionar o sensor. Instale o sensor longe de objetos que vibram por longos períodos, como equipamentos metálicos grandes, tubulações, saídas de ar condicionado, saídas de exaustão, portas de máquinas de exaustão de fumaça e ventiladores oscilantes. Animais de estimação na área de detecção podem causar acionamentos falsos.
  • A superfície da antena do módulo de micro-ondas deve estar afastada da entrada AC, saída DC, ponte retificadora, transformador, tubo de comutação e outros dispositivos de alta potência para evitar que sinais de alta frequência afetem a operação normal.
  • O sensor é apenas para uso interno. O efeito à prova d'água para uso externo ou semi-externo será afetado. Vento, chuva e objetos em movimento podem causar acionamentos falsos.
