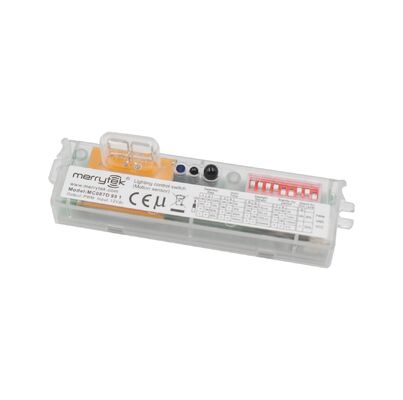

Luz Tri-prova Dimmable PWM de Casco Transparente com Sensor para Estacionamento, Com Design de Antena Patenteado MC087D 99 1
| Lugar de origem | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MC087D 99 1 |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Armazém + Cartão ((K=A) |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após receber o seu pagamento ((quando em estoque) |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10000/por mês |
Detalhes do produto
| Faixa de tensão operacional | 12 ± 1VDC | Sinal de saída | Sinal de escurecimento PWM / 0-10V |
|---|---|---|---|
| Altura de montagem | 3 m (máximo 6 m) | Temperatura do ambiente de trabalho | -25~60℃ |
| Corrente de trabalho | 20 ± 3 mA | Instalação | embutido |
| Pacote | Armazém + Cartão ((K=A) | Vida | Garantia de 5 anos@ta |
| Destacar | Luz tri-proof com escurecimento PWM,luz de estacionamento com sensor de movimento,luz com sensor de antena patenteada |
||
Descrição de produto
Luz Tri-proof Dimmable Transparente com Sensor para Estacionamento
Características do Produto
- Entrada de 12V DC com sinal de dimming 0-10V ou sinal de saída de dimming PWM
- Dimming opcional de três e dois passos com área de detecção ajustável
- Design de antena dipolo antitética patenteado com Algoritmo Adaptativo
- Elimina disparos falsos causados por radiação de lóbulo lateral em ambientes metálicos
- Ideal para estacionamentos e aplicações semelhantes
- Controle remoto e configuração por chave DIP para fácil instalação
Especificações Técnicas
| Especificações de Entrada | |
|---|---|
| Tensão Nominal | 12±1Vdc |
| Corrente de Trabalho | 20±3mA |
| Tensão de Ripple | <100mVp-p |
| Especificações de Saída | |
| Sinal de Saída | Sinal de dimming PWM | Sinal de dimming 0-10VDC |
| Sensor de Luz Diurna | |
| Prioridade de Luz Diurna LIGADA | 5Lux/15Lux/30Lux/50Lux | 100Lux | 150Lux |
| Prioridade de Luz Diurna DESLIGADA | 150Lux | 200Lux | 300Lux |
| Parâmetros do Sensor | |
| Potência de Transmissão | 1mW Max. |
| Área de Detecção (Raio) | Montagem no teto 3m: r≥4m@0.3m/s, r≥2.5m@1m/s Montagem na parede: r≥5m@0.3m/s, r≥3m@1m/s |
| Altura de Montagem | 3m (6m Max) |
| Especificações Ambientais | |
| Temperatura de Trabalho | -25~60℃ |
| Temperatura de Armazenamento | -40~80℃ |
| Umidade | ≤85% sem condensação |
| Certificações e Padrões | |
| Certificado | CE |
| Requisitos Ambientais | RoHS 2.0, Reach |
| Classificação IP | IP20 |
| Outras Especificações | |
| Fiação | Terminal de 3 pinos 2.0mm |
| Instalação | Embutido |
| Embalagem | Placa de papelão + Caixa (K=A) |
| Vida útil | 5 anos de garantia |
Variações de Modelo
| Nº do Modelo | MC087D 99 1 |
|---|---|
| Modo de Configuração | Dip superior | Dip inferior | Dip superior | Dip inferior |
| Estrutura de montagem | Estrutura de fecho | Estrutura de fecho | Estrutura de instalação com parafuso | Estrutura de instalação com parafuso |
| Sinal de Saída | Sinal de dimming PWM | Sinal de dimming PWM | Sinal de dimming PWM | Sinal de dimming PWM |
| Imagens do Produto |  |
Modos Funcionais
| Função | Configuração |
|---|---|
| Função LIGAR/DESLIGAR | Período de espera definido como "0s" |
| Função de dimming de dois passos | Período de espera definido como "+∞", Sensor de luz diurna definido como "Desativar" |
| Função de dimming de três passos | Período de espera definido como "1min/10min", Sensor de luz diurna não definido como "Desativar" |
| Prioridade de luz diurna | Período de espera definido como "+∞", Sensor de luz diurna definido como "10Lux/30Lux/50Lux" |
Informações do Produto
Dimensões
Diagrama de Função e Fiação
Guia de Instalação
Nota de Instalação: A distância entre a antena de micro-ondas e a placa metálica e a carcaça da lâmpada deve ser superior a 3,2 mm, e o degrau da placa metálica não deve ser superior a 2 mm, caso contrário, afetará o funcionamento da antena de micro-ondas.
Configuração da Chave DIP
| Função | Área de Detecção | Tempo de Permanência | Sensor de Luz Diurna | Período de Espera | Nível de Dimming de Espera | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | ||||||
| Ⅰ | LIGADO | LIGADO | 100% | LIGADO | LIGADO | 5s | LIGADO | LIGADO | 15Lux | LIGADO | LIGADO | 0s | LIGADO | 20% |
| Ⅱ | LIGADO | - | 75% | LIGADO | - | 30s | LIGADO | - | 50Lux | LIGADO | - | 1min | - | 30% |
| Ⅲ | - | LIGADO | 50% | - | LIGADO | 3min | - | LIGADO | 150Lux | - | LIGADO | 10min | ||
| Ⅳ | - | - | 25% | - | - | 10min | - | - | Desativar | - | - | +∞ | ||
Nota: Quando o código do seletor do período de espera é definido como +∞, ele entrará no modo de prioridade de luz diurna com desligamento em meia intensidade.
Padrão de Radiação
Inicialização e Configurações Padrão
Processo de Inicialização
A luz será ligada com 100% de brilho após a energização e será desligada após 10 segundos. Durante a inicialização, nenhum sinal externo de detecção de movimento será detectado.
Configurações Padrão
- Sensibilidade: 100%
- Tempo de permanência: 5s
- Sensor de luz diurna: Desativar
- Período de espera: 0s
- Nível de dimming de espera: 20%
Diretrizes de Aplicação
Notas Importantes de Instalação:
- A instalação deve ser realizada apenas por eletricistas qualificados
- Sempre desligue a energia antes da instalação, fiação ou alteração das configurações da chave DIP
- A área de detecção varia com a velocidade do objeto, tamanho, altura de montagem, ângulo, ambiente e materiais refletivos
- A montagem na parede aumenta significativamente a área de detecção em comparação com a montagem no teto
- Os parâmetros do sensor podem exigir ajuste para diferentes ambientes de instalação
- Apenas para uso interno - o uso externo afeta o desempenho à prova d'água
- Altura máxima de instalação: 6 metros (ótimo: 3 metros)
- Distância mínima entre sensores: 3 metros
- Evite a instalação perto de objetos em movimento, ventiladores, motores DC ou saídas de ar
- Micro-ondas não penetram metal - não instale em invólucros metálicos fechados
- Use fonte de alimentação regulada DC com tensão de saída estável e baixo coeficiente de ripple (<100mV)
- A corrente de carga deve ser superior a 25mA
