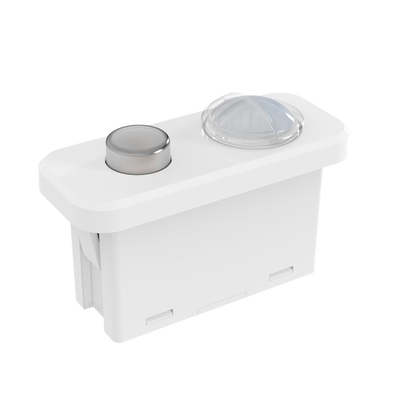

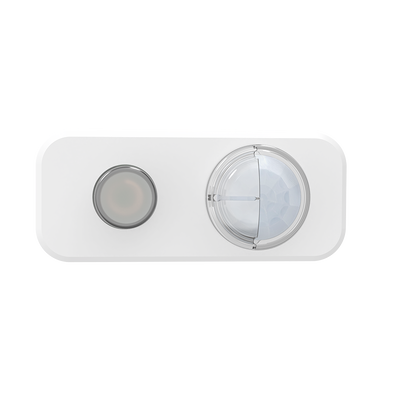

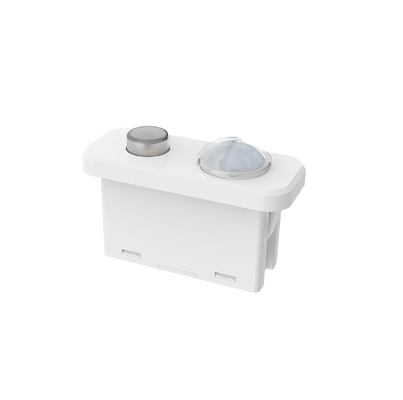

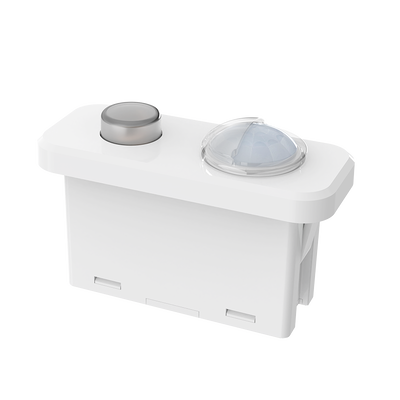

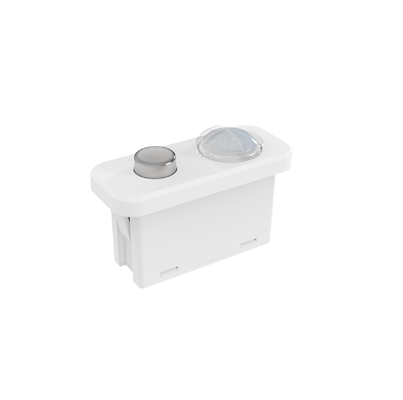

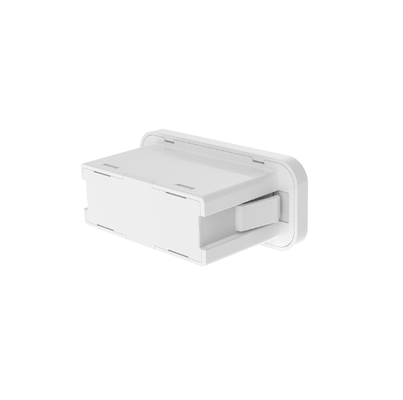

Casambi Dali Bluetooth Network PIR Sensor, Interface Zhaga Book20, adequado para uso em escritório
| Lugar de origem | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MDA182D IR B1 |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Armazém + Cartão ((K=A) |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após receber o seu pagamento ((quando em estoque) |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10000/por mês |
Detalhes do produto
| Tensão nominal | 12 ± 1VDC | Corrente operacional | 35 ± 5mA |
|---|---|---|---|
| Tensão da ondulação | <100mvp-p | Sinal de saída | Escurecimento DALI |
| Modo de detecção | Detecção PIR | Altura de instalação | Típico 3m (4m máx.) |
| Classificação IP | IP20 | Vida | Garantia de 5 anos @TA (interna) |
| Destacar | Sensor de movimento Casambi Dali Bluetooth,Zhaga Book20 sensor PIR,detetor de movimento sem fio de escritório |
||
Descrição de produto
Sensor PIR da Rede Casambi Dali Bluetooth
Interface Zhaga Book20, Dali2 e D4i Sensor de movimento PIR certificado com conexão Bluetooth
Visão geral do produto
Sensor de movimento PIR de nível profissional com capacidades de captação de luz do dia, projetado para ambientes de escritório modernos com integração de rede Casambi Bluetooth.
Características fundamentais
- Interface do padrão internacional Zhaga Book20 para fácil instalação
- Altura máxima de instalação de 4 metros
- Garantia de 5 anos para um desempenho fiável
- Ideal para escritórios abertos e espaços de escritório individuais
- Detecção de movimento PIR com funcionalidade de sensor de luz diurna
- Modulo Bluetooth Casambi integrado com controlo de aplicação
- Saídas de sinais de atenuação DALI para controlo inteligente da iluminação
Especificações técnicas
| Parâmetros de entrada | |
|---|---|
| Voltagem nominal | 12±1VDC |
| Corrente de funcionamento | 35 ± 5 mA |
| Voltagem de onda | < 100 mVp-p |
| Parâmetros de saída | |
| Sinais de saída | Dimming DALI |
| Parâmetros do sensor | |
| Modo de detecção | Detecção PIR |
| Área de detecção | Casambi APP configurável |
| Tempo de retenção | Casambi APP configurável |
| Sensor de luz natural | Casambi APP configurável |
| Prioridade da luz do dia | Casambi APP configurável |
| Nível de atenuação | Casambi APP configurável |
| Faixa de detecção | Instalação de tecto de 3 m de altura: raio ≥ 2,5 m |
| Altura da instalação | Tipicamente 3 m (máximo 4 m) |
| Parâmetros sem fio | |
| Módulo BLE | Casambi Bluetooth |
| Frequência de trabalho | 2.402-2.480GHz |
| Potência de transmissão | +7dBm (máximo) |
| Distância de transmissão | Ponto a ponto 25 m Máximo |
| Especificações ambientais | |
| Temperatura de funcionamento | -20°C a +55°C |
| Temperatura de armazenamento | -40°C a +80°C, Umidade ≤85% (não condensante) |
| Certificações e normas | |
| Certificações | CE, RoHS 2.0, Compatível com o REACH |
| Classificação IP | Proteção IP20 |
| Especificações físicas | |
| Conexão | Terminal PH2.0 de dois pinos |
| Instalação | Zhaga Book20 Padrão |
| Peso líquido | 150,8 ± 3 g |
| Período de vida | Garantia de 5 anos (utilização interior) |
Capacidades funcionais
| Função | Configuração |
|---|---|
| Função ON/OFF | Configuração do aplicativo Casambi |
| Função de atenuação de dois passos | Configuração do aplicativo Casambi |
| Função de atenuação de 3 passos | Configuração do aplicativo Casambi |
| Colheita durante o dia | Configuração do aplicativo Casambi |
| Prioridade da luz do dia | Configuração do aplicativo Casambi |
| Função de rede | Configuração do aplicativo Casambi |
Dimensões do produto e instalação
Diagrama de dimensões e especificações do buraco de corte:
Diagrama funcional:
Diagrama de fiação:
Instruções de instalação:
Inicialização e Configurações Padrão
Após ligar a energia, o sensor requer 45-60 segundos de aquecimento antes de começar a funcionar.
Configuração por defeito: Sensibilidade: 100%, Tempo de espera: 5 s, Sensor de luz do dia: Desativado, Período de espera: 0 s, Nível de espera DIM: 10%
Orientações de aplicação
Notas importantes de instalação:
- É necessária a instalação de um eletricista profissional - desligue a energia antes da instalação
- Sensores PIR não podem penetrar materiais - garantir uma linha de visão clara para a área de detecção
- Sensibilidade de detecção reduzida em condições frias com roupas grossas
- Evite dirigir o sensor para fontes de calor (condicionadores de ar, aquecedores)
- Apenas para utilização interior - a luz solar exterior afecta a precisão da detecção
- Ensaio com pelo menos 5 unidades antes da instalação em massa em novos ambientes
- Requer fonte de alimentação constante estável com baixo fator de ondulação (< 100mV)
Considerações relativas ao desempenho da detecção:
- A distância de detecção varia de acordo com a altura, a posição de montagem e a temperatura ambiente
- Sensibilidade reduzida quando a temperatura ambiente se aproxima da temperatura do corpo humano (36°C-37°C)
- É possível um falso disparo quando a temperatura ambiente/do tabuleiro LED exceder 55°C
- As medições do limite de luz variam de acordo com o ambiente, o clima e a hora do dia
Scenários de desencadeamento falsos:
- Pequenos animais que entram no intervalo de detecção
- Exposição direta a raios infravermelhos distantes provenientes da luz solar, faróis ou lâmpadas incandescentes
- Mudanças rápidas de temperatura dos sistemas de HVAC ou de umidificadores
Cenários possíveis de não desencadeamento:
- Obstruções como vidro ou acrílico que bloqueiam a transmissão infravermelha
- Movimento mínimo ou movimento de fontes de calor a altas velocidades
Nota: As especificações do produto estão sujeitas a alterações devido à melhoria contínua.
