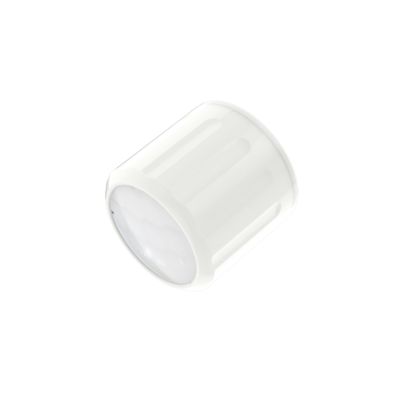

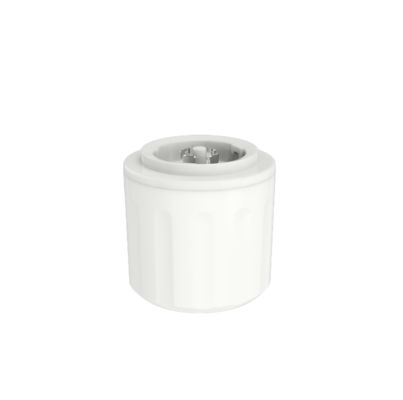

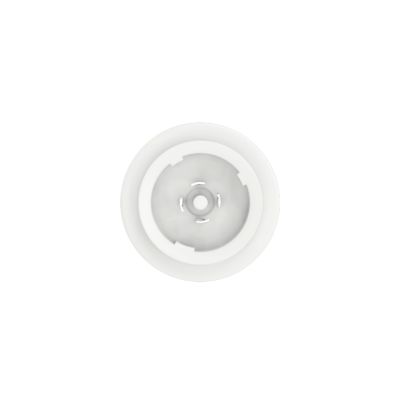

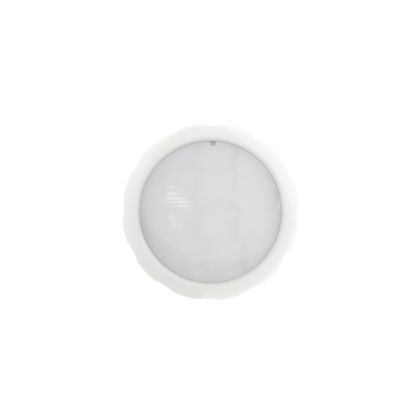

Sensor de Movimento DALI Zhaga Book18 para High Bay, Classificação IP65, Altura Máxima de Instalação de 12m MDA079D IR Z

[Funcionalidades do Produto]


• Certificado DALI-2&D4i; funciona perfeitamente com drivers D4i
• Tipo de instância do sensor de movimento 3 (303); Tipo de instância do sensor de luz 4 (304)
• Altura máxima de montagem interna é 12m, detecção de movimento PIR
• Todos os parâmetros do sensor podem ser definidos pelo controlador central DALI
• Soquete Zhaga book 18, Plug&Play IP65


[Parâmetros]


[Descrição da Função]


[Informações do Produto]


• DimensõesFunção

Instalação

• Alcance de Detecção

Após ligar a energia, o sensor será aquecido por 45-60s e depois começará a funcionar. Durante a inicialização, o sensor não é capaz de detectar movimento.
Após ligar a energia, o sensor será aquecido por 45-60s e depois começará a funcionar. Durante a inicialização, o sensor não é capaz de detectar movimento.

[


Configuração padrão


]Sensibilidade: 100%, Tempo de espera: 10s, Sensor de luz natural: Desativado, Período de espera: 0s, Nível de dimerização em espera: 10%[Aviso de Aplicação]

O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação e alterar os parâmetros.

O sensor PIR não pode penetrar em nenhum material, certifique-se de que não haja obstáculos entre o sensor e pessoas/objetos em movimento.

• O sensor pode ter dificuldade em detectar pessoas se usarem roupas grossas no inverno frio.
• Sinais de calor serão considerados sinais de movimento para acionar o sensor. Evite direcionar o sensor para ar condicionado ou outra fonte de aquecimento.
• O sensor é apenas para uso interno. A luz solar externa pode afetar a detecção do sensor.
• Devido à melhoria contínua, o conteúdo desta instrução pode ser alterado sem aviso prévio.
• O desempenho da dimerização pode ser diferente ao trabalhar com diferentes drivers de 0-10V.
• O limiar de luz natural é medido em um ambiente ensolarado sem sombra e reflexão difusa da luz ambiente. O nível de lux ambiente pode ser diferente em diferentes ambientes, clima, estação do ano e hora do dia.
• A distância de detecção está relacionada à altura das pessoas, altura de montagem, ângulo de montagem, temperatura do ambiente de trabalho e etc. Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36℃~37℃/96.8~98.6℉), a detecção de movimento PIR enfraquecerá significativamente ou não responderá. Quando a temperatura ambiente ou a temperatura da placa de LED for superior a 55℃/131℉, podem ocorrer disparos falsos, tente reduzir a sensibilidade de detecção para melhorar. Se os disparos falsos persistirem, o sensor PIR não deve ser adequado para uso no espaço.
• A área de detecção fornecida é um valor típico medido por testadores com 165cm de altura em um ambiente interno aberto.
• Este produto deve ser usado com fonte de alimentação de
• DC
• com tensão estabilizadae baixo fator de ripple (fator de ripple inferior a 100mV; corrente de carga superior a 25mA). Ao instalar em um novo ambiente, instale e teste pelo menos 5 unidades do produto primeiro antes da instalação em massa. PIR é um sensor infravermelho piroelétrico que detecta mudanças nos raios infravermelhos. Preste atenção às seguintes questões durante o uso real, como: detecção de fontes de calor além do corpo humano, a temperatura da fonte de calor não muda ou a fonte de calor não se move, e outros fatores ambientais relacionados e violações do princípio de aplicação do PIR impactam.Ao detectar fontes de calor além do corpo humano devido aos seguintes fenômenos, o PIR pode ser acionado falsamente.
• 1. Quando pequenos animais entram na faixa de detecção
• 2. Quando raios infravermelhos distantes de luz solar, faróis de carro, lâmpadas incandescentes, etc. são diretamente expostos ao sensor
• 3. Quando a temperatura na faixa de detecção muda drasticamente devido a ar quente, ar frio de equipamentos de estufa fria, vapor de água de umidificadores, etc.

Ao detectar fontes de calor devido aos seguintes fenômenos, o PIR pode não disparar
1. Quando existem substâncias como vidro e acrílico que bloqueiam a transmissão de raios infravermelhos distantes entre o sensor e o objeto de detecção.
2. A fonte de calor dentro da faixa de detecção mal se move ou se move em alta velocidade.
