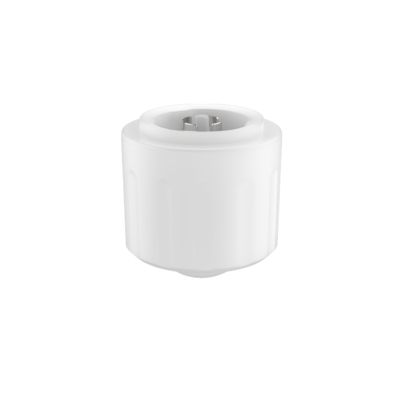

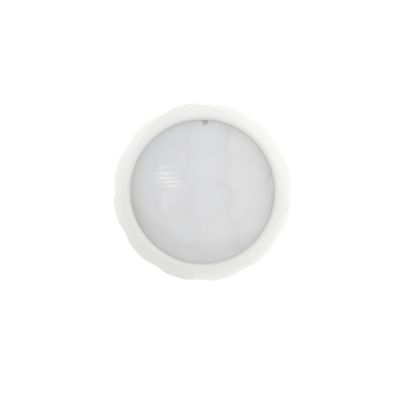

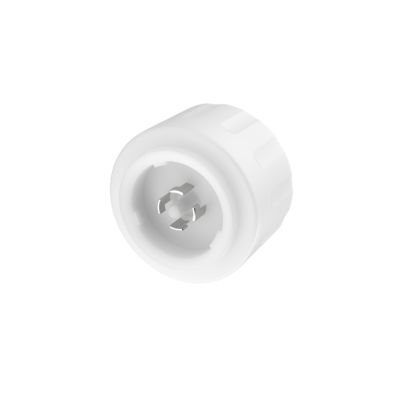

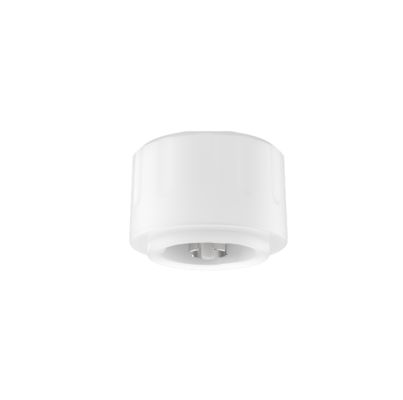

Sensor de Movimento Casambi Dali para High Bay, Altura Máxima de Montagem de 12m, Adequado para Uso em Armazém MDA079D IR ZB1

  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
  • Casambi Dali Motion Sensor For High Bay, 12m Max Mounting Height, Suitable For Warehouse Use MDA079D IR ZB1
Place of Origin Shenzhen, China
Marca Merrytek
Certificação CE
Model Number MDA079D IR ZB1
Minimum Order Quantity 100PCS
Preço Negociável
Packaging Details Clapboard+box (K=A)
Delivery Time 1, Sample and small order: Within 5 working days after receiving your payment. 2, Bulk order: 3-4 weeks after receiving deposit.
Payment Terms T/T
Supply Ability 10000 pcs/month
Detalhes do produto
Tensão nominal 12-24V DC Tensão da ondulação <100mvp-p
Sinal de saída Sinal de escurecimento de Dali Altura de montagem 10m (12m máx)
Temperatura de trabalho (TA) -25 ~ 55 ℃ Certificado CE
Vida Garantia de 5 anos@ta (interno)
Destacar

Sensor de movimento DALI Casambi para armazém

,

sensor de movimento high bay com alcance de 12m

,

Sensor de movimento DALI com compatibilidade Casambi
Deixe um recado
Descrição de produto
Sensor de Movimento Casambi Dali para High Bay, Altura Máxima de Montagem de 12m, Adequado para Uso em Armazém
Atributos do Produto
Atributo Valor
Tensão nominal 12-24V DC
Tensão de ripple <100mVp-p
Sinal de saída Sinal de dimerização DALI
Altura de Montagem 10m (12m Máx)
Temperatura de Trabalho(Ta) -25~55°C
Certificado CE
Vida útil 5 anos de garantia@Ta(interior)
Características do Produto
  • Alimentação do barramento DALI DC12-24V
  • Terminal de dimerização DALI, 3 passos ou 2 passos é opcional, área de detecção ajustável
  • Sensor de detecção PIR de tamanho mini
  • Altura máxima de montagem interna é de 12m
  • Todos os parâmetros do sensor podem ser definidos pelo aplicativo Casambi
Parâmetros Técnicos
Entrada
Tensão Nominal 12-24V DC
Corrente de Trabalho 35±5mA
Tensão de Ripple <100mVp-p
Saída
Sinal de Saída Sinal de dimerização DALI
Parâmetros do Sensor
Modo de detecção PIR
Sensibilidade do sensor Configuração do aplicativo Casambi
Prioridade de Luz Natural Configuração do aplicativo Casambi
Nível de dimerização em standby Configuração do aplicativo Casambi
Área de Detecção (Raio) Altura de montagem no teto 12m: r≥4m@0.3m/s, r≥3m@1m/s
Altura de Montagem 10m (12m Máx), veja nota 1 e 2
Parâmetros sem fio
Módulo BLE Casambi Bluetooth
Frequência de Trabalho 2.402-2.480GHz
Potência de Transmissão +7dBm(máx)
Distância de Transmissão Transmissão ponto a ponto 25m Máx
ID do Dispositivo 32022
Ambiente
Temperatura de Trabalho(Ta) -25~55°C
Temperatura de Armazenamento -40°C~80°C, umidade≤85% (sem condensação)
Padrões de Certificação
Certificado CE
Requisitos ambientais Em conformidade com RoHS 2.0, requisito Reach
Classificação IP IP65
Outros
Fiação Conector padrão Zhaga Book 18
Instalação Externa
Embalagem Divisória+caixa (K=A)
Peso Líquido 38±3g
Vida útil 5 anos de garantia@Ta(interior)
Nota 1: Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36°C~37°C/96.8~98.6°F), a detecção de movimento PIR enfraquecerá significativamente ou não responderá.
Nota 2: Quando a temperatura ambiente ou a temperatura da bandeja de LED for superior a 55°C/131°F, podem ocorrer acionamentos falsos, tente reduzir a sensibilidade de detecção para melhorar. Se os acionamentos falsos persistirem, o sensor PIR não deve ser adequado para uso no espaço.
Descrição da Função
Função Configuração
Função ON/OFF Configuração do aplicativo Casambi
Função de dimerização em 2 passos Configuração do aplicativo Casambi
Função de dimerização em 3 passos Configuração do aplicativo Casambi
Coleta de luz natural Configuração do aplicativo Casambi
Prioridade de luz natural Configuração do aplicativo Casambi
Função de rede Configuração do aplicativo Casambi
Informações do Produto
Dimensão
Casambi Dali Motion Sensor dimensions diagram
Função
Casambi Dali Motion Sensor function diagram
Instalação
Casambi Dali Motion Sensor installation diagram
Alcance de Detecção
Casambi Dali Motion Sensor detection range diagram
Inicialização

Após ligar a energia, o sensor será aquecido por 45-60s e depois começará a funcionar. Durante a inicialização, o sensor não é capaz de detectar movimento.

Configuração Padrão

Sensibilidade: 100%, Tempo de retenção: 10s, Sensor de luz natural: Desativado, Período de standby: 0s, Nível de dimerização em standby: 10%

Aviso de Aplicação
  • O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação e alterar os parâmetros.
  • O sensor PIR não pode penetrar em nenhum material, certifique-se de que não haja obstáculos entre o sensor e pessoas/objetos em movimento.
  • O sensor pode ter dificuldade em detectar pessoas se vestirem roupas grossas no inverno frio.
  • Sinais de calor serão considerados sinais de movimento para acionar o sensor. Evite direcionar o sensor para ar condicionado ou outra fonte de aquecimento.
  • O sensor é apenas para uso interno. A luz solar externa pode afetar a detecção do sensor.
  • Devido à melhoria contínua, o conteúdo desta instrução pode ser alterado sem aviso prévio.
  • O desempenho da dimerização pode ser diferente ao trabalhar com diferentes drivers 0-10V.
  • O limiar de luz natural é medido em um ambiente ensolarado sem sombra e reflexão difusa da luz ambiente. O nível de lux ambiente pode ser diferente em diferentes ambientes, clima, tempo, hora do dia e estação.
  • A distância de detecção está relacionada à altura das pessoas, altura de montagem, ângulo de montagem, temperatura do ambiente de trabalho e etc.
Notas Importantes:
Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36°C~37°C/96.8~98.6°F), a detecção de movimento PIR enfraquecerá significativamente ou não responderá. Quando a temperatura ambiente ou a temperatura da bandeja de LED for superior a 55°C/131°F, podem ocorrer acionamentos falsos, tente reduzir a sensibilidade de detecção para melhorar. Se os acionamentos falsos persistirem, o sensor PIR não deve ser adequado para uso no espaço.

A área de detecção fornecida é um valor típico medido por testadores com 165cm de altura em um ambiente interno aberto.

Este produto deve ser usado com fonte de alimentação DC estabilizada em tensão, cuja tensão de entrada seja estável e o fator de ripple seja baixo (fator de ripple inferior a 100mV; corrente de carga superior a 25mA).

Ao instalar em um novo ambiente, instale e teste pelo menos 5 unidades do produto primeiro antes da instalação em massa.

Notas sobre o Comportamento do Sensor PIR

O PIR é um sensor infravermelho piroelétrico que detecta mudanças nos raios infravermelhos. Preste atenção às seguintes questões durante o uso real:

Possíveis Acionamentos Falsos:
  1. Quando pequenos animais entram na área de detecção
  2. Quando raios infravermelhos distantes da luz solar, faróis de carros, lâmpadas incandescentes, etc. são expostos diretamente ao sensor
  3. Quando a temperatura na área de detecção muda drasticamente devido a ar quente, ar frio de equipamentos de estufa fria, vapor de água de umidificadores, etc.
Possíveis Não Acionamentos:
  1. Quando existem substâncias como vidro e acrílico que bloqueiam a transmissão de raios infravermelhos distantes entre o sensor e o objeto de detecção.
  2. A fonte de calor dentro da área de detecção mal se move ou se move em alta velocidade.
