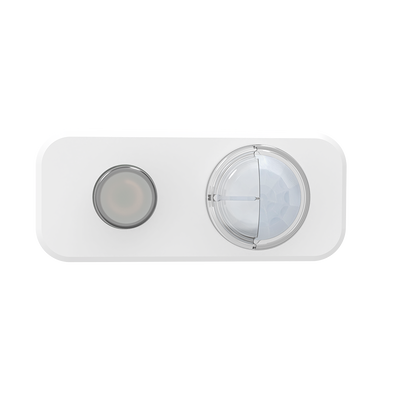

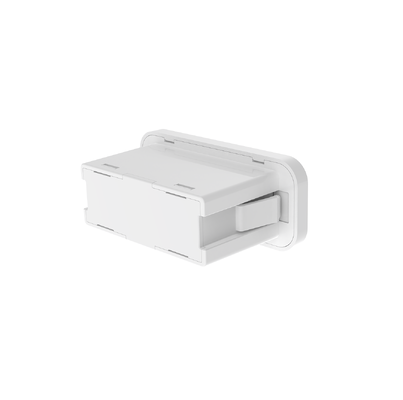

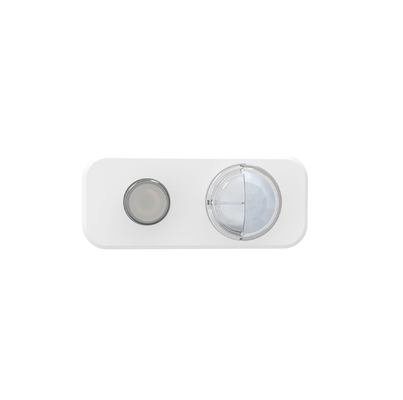

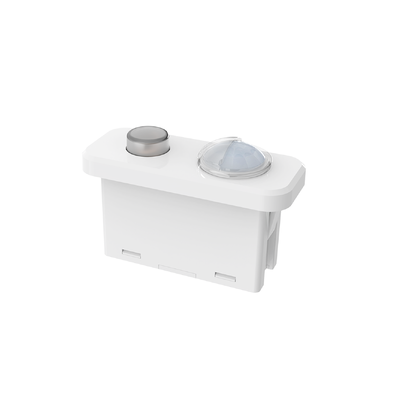

Certificado Dali2 & D4i, Sensor de Movimento PIR Dimmable, Soquete Zhaga Book20, Plug & Play MDA182D IR

  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
  • Dali2 & D4i Certified, Dimmable PIR Motion Sensor, Zhaga Book20 Socket, Play & Plug MDA182D IR
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE
Número do modelo MDA182D IR
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Armazém + Cartão ((K=A)
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após receber o seu pagamento ((quando em estoque)
Termos de pagamento T/T
Habilidade da fonte 10000/por mês
Detalhes do produto
Tensão nominal 12-24V DC Corrente operacional 12±5mA@16VCC
Tensão da ondulação <100mvp-p Sinal de saída Escurecimento DALI
Modo de detecção Detecção PIR Altura de instalação Típico 3m (4m máx.)
Classificação IP IP20 Vida Garantia de 5 anos @TA (interna)
Destacar

Sensor de movimento DALI PIR dimmable

,

Zhaga Book20 socket detector de movimento

,

D4i sensor de plug play certificado
Deixe um recado
Descrição de produto
Sensor de movimento PIR atenuável certificado DALI-2 & D4i
Sensor de movimento plug-and-play compatível com tomada Zhaga Book20 com certificação DALI-2 e D4i para integração perfeita com drivers D4i.
Características do produto
  • DALI-2 & D4i certificados para compatibilidade com os controladores D4i
  • Exemplos de sensores de movimento tipo 3 (303) e de sensores de luz tipo 4 (304)
  • Altura máxima de montagem interior de 4 m com detecção de movimento PIR
  • Todos os parâmetros do sensor configuráveis através do controlador central DALI
  • Soquete Zhaga Book20 para instalação plug-and-play
Parâmetros técnicos
Input
Voltagem nominal 12-24V DC
Corrente de funcionamento 12±5mA @16V DC
Voltagem de onda < 100 mVp-p
Produção
sinal de saída Dimming DALI
Parâmetros do sensor
Modo de detecção Detecção PIR
Área de detecção Configuração principal DALI
Tempo de espera Configuração principal DALI
Sensor de luz natural Configuração principal DALI
Prioridade da luz do dia Configuração principal DALI
Nível de atenuação Configuração principal DALI
Faixa de detecção (rádio) Instalação no teto de 3 m de altura: r≥2,5 m (100% de sensibilidade, 60 m2 de espaço aberto interior)
Altura da instalação 3 m típicos (máximo 4 m)
Parâmetros DALI
Instança de moção 62386-303
Instância de luz natural 62386-304
Desfile DALI 2 mA
Meio Ambiente
Temperatura de funcionamento -20°C a +55°C
Temperatura de armazenamento -40°C a +80°C, Umidade ≤85% (não condensante)
Normas de certificação
Certificado CE
Requisitos ambientais RoHS 2.0, compatível com o REACH
Classificação IP Proteção IP20
Outras especificações
Conexão Terminal PH2.0 de dois pinos
Requisitos de instalação Instalação Zhaga Book20
Requisitos de embalagem Cartão de colagem + cartão (K=A)
Peso líquido 150,8 ± 3 g
Período de vida Garantia de 5 anos @Ta (interior)
Descrição da função
Função Configuração
Função ON/OFF Configuração principal DALI
Função de atenuação de dois passos Configuração principal DALI
Função de atenuação de três passos Configuração principal DALI
Colheita durante o dia Configuração principal DALI
Prioridade da luz do dia Configuração principal DALI
Função de rede Configuração principal DALI
Informações sobre o produto
Dimensões (unidade: mm)
Product dimension diagram Product dimension detailed view
Tamanho do buraco de corte
Função
Product function diagram
Conexão
Wiring diagram
Instruções de instalação
Installation instruction diagram
Faixa de detecção
Detection range diagram
Inicialização
Após ligar a energia, o sensor aquece durante 12 segundos e começa a funcionar.
Configurações padrão
Sensibilidade: 100%, tempo de espera: 5 s, sensor de luz do dia: desativar, período de espera: 0 s, nível de espera: 10%
Aviso de pedido
  • A instalação deve ser realizada por um eletricista profissional com a energia desligada
  • Sensor PIR não pode penetrar materiais - garantir que não haja obstáculos entre o sensor e objetos em movimento
  • Pode ser difícil detectar quando as pessoas usam roupas grossas no tempo frio
  • Os sinais de calor provenientes de aparelhos de ar condicionado ou de fontes de aquecimento podem provocar uma falha de activação
  • Apenas para utilização interior - a luz solar exterior afeta o desempenho da detecção
  • O desempenho de atenuação varia com diferentes drivers DALI-2
  • Limite de luz diurna medido em ambientes ensolarados sem sombras
  • Distância de detecção afetada pela altura, posição de montagem e temperatura ambiente
  • Requer uma fonte de alimentação em corrente contínua estável com estabilidade da tensão de entrada e baixo fator de ondulação (< 100mV)
  • Ensaio com pelo menos 5 unidades antes da instalação em massa em novos ambientes
Nota: Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36°C~37°C), a detecção de movimento PIR enfraquece significativamente.Pode ocorrer uma falha de activação - reduzir a sensibilidade ou considerar a colocação alternativa do sensor.
