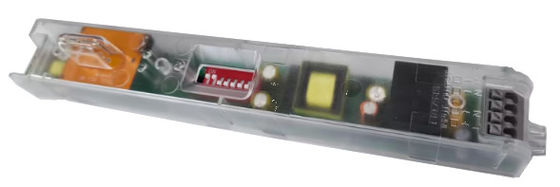

Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED

  • SYNC Function Dimmable Motion Sensor Transparent Shell Low Sidelobe For LED Batten
Lugar de origem Shenzhen, China
Marca Merrytek
Certificação CE, RED, UKCA, SAA
Número do modelo MC188V 99
Quantidade de ordem mínima 100 unidades
Preço Negociável
Detalhes da embalagem Saco de bolhas + cartão + cartão ((K=A))
Tempo de entrega 1, Amostra e pequena ordem: Dentro de 5 dias úteis após recebimento do seu pagamento. 2, ordem em ma
Termos de pagamento T/T
Habilidade da fonte 10000 peças/mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Voltagem nominal 120/277V AC 50/60Hz (EUA); 220-240VAC 50/60Hz (Europa) Potência em estado de espera ≤ 0,5 W
sinal de saída Sinal de regulação ON-OFF/ 0-10VDC Altura de montagem 3 m (máximo 6 m)
Temperatura de funcionamento Integrado: -20~60°C Certificado CE, RED, UKCA, SAA
Período de vida 5 anos de garantia @Ta carga total
Destacar

Sensor de movimento regulável com função SYNC

,

Sensor de movimento regulável com concha transparente

,

Sensor de movimento regulável para régua de LED
Deixe um recado
Descrição de produto

[Características do produto]


  • Design de antena dipólica de acoplamento patenteado, adequado para uma bandeja de LED de metal incorporada sem falso gatilho.
  • Concha transparente, sem efeito de distribuição da luz
  • Lobo lateral baixo, sem falso gatilho no espaço de reflexão de metal.
  • Pouca potência de transmissão, sem dano humano.
  • Os dados dos sensores podem ser definidos por interruptor DIP e controlo remoto.
  • Não afetado pela temperatura, humidade, ruído, poeira, etc.
  • Com sinal de atenuação de 1 a 10 V, função SYNC


[Parâmetros]


Input

Voltagem nominal

120/277VAC 50/60 Hz ((EUA);220-240VAC 50/60Hz(Europa)

Potência em estado de espera

≤ 0,5 W

Teste de sobrecarga

1kV ((L/N,EN61000-4-5)

Produção

Controle de saída

Atividade:

0-10VDCSinalização de atenuação

Capacidade de carga

2A @120Vac 2A @277Vac

Capacidade de carga

200W@110VACIndutivo/LED),400 W @ 110 VACResistente)).

400W@230VAC (((Indutivo/LED),800 W @ 230 VACResistente)).

Max. Capacidade de surto

30A (50% Pico, segundo =200us, 230Vac com carga total, arranque a frio);

0-10VDimming

< 50 mA (Fonte de corrente não constante)

10%(1.4-1.6V)20%(1.9-2.1V)30%(2.9-3.1V)50%(4.9-5.1V)

Parâmetro do sensor

Frequência de funcionamento

50,8 GHz ± 75 MHz, faixa de ondas ISM.

Potência de transmissão

1mW Max.

Tempo de espera

5S/1 minuto/5Min/10min(Definição por DIP)

5s/30s/1min/3min/5min/10min/20min/30min(Configuração por controle remoto)

Nível de fraqueza de espera

10%(1.4-1.6V)//30% ((2,9-3,1 V)(Definição por DIP)

10%(1.4-1.6V)/20% ((1.9-2.1V) /30% ((2,9-3,1 V) /50%(4.9- Cinco.1VNão.Configuração por controle remoto)

Tempo de espera

5S/1 minuto/5Min/10min(Definição por DIP)

5s/30s/1min/3min/5min/10min/20min/30Min (Configuração por controle remoto)

Período de espera

0S/1Min/10min/+∞(Definição por DIP)

0s/10s/1min/3min/5min/10min/30min/+∞ (Configuração por controle remoto)

Detecção

100%/75%/50%/25%(Definição por DIP)

100%/75%/50%/25%   (Configuração por controle remoto)

Sensor de luz natural

Luz do dialimiar

5 luxos/30 lux/100 lux/Disable (Definição por DIP)

5 luxos/15 luxos/30 lux/50 lux/100 luxos/150 luxos/Desativar(Configuração por controle remoto)

Prioridade da luz do dia

Ativado

Desliga.

5 luxos/15 luxos/

30 lux/50 luxos

Ligue Valor+ ((50-150Lux)

100Lux

Ligue Valor+ ((50-150Lux)

150Lux

Ligue Valor+ ((50-150Lux)

Detecção do raio

Instalação no teto3 mr≥3m@ 1m/s,

Instalação em parede2 mr≥3.5m@ 1m/s

Velocidade de movimento: 100% de sensibilidade,Área interna aberta de 60 m2.

Altura de montagem

3 m(6m Max)

Meio Ambiente

Temperatura de funcionamento

-20 a 60 °C

Temperatura de armazenamento

-40°C~80°C, Umidade: ≤85% ((Não condensante)

Padrão de certificado

Certificado

CE, RED, UKCA, SAA

AmbienteRequisito

Compatível comRoHS 2.0, alcançar

Normas de segurança

EN61058-1,UL60703-1

EMCSTandardos

EN300440; EN301489-1; EN55015; EN61547; EN61000-3-2; EN61000-3-3; EN62479

Classificação IP

Proteção IP20

Classe de produtos

ClasseⅡ

Outros

Conexão

Bloco terminal de tipo press-in,cablagem 0,5-0.75mm2

Instalação

Construído

Pacote

Saco de bolhas + cartão + cartão ((K=A))

Peso líquido

71.5±2g

Período de vida

Garantia de 5 anoscarga total


[Descrição da função]

RFunção ON-OFF

Período de espera ser definido ¥0s



RDimming em 2 passos

Período de espera ser definido ️+∞- Não.



RDimming em 3 passos

Período de espera ser definido - Não.10s/1min/3min/5min/10min/30min;- Não.1Min/10min- Não.(DIP por configuração)



□Colheita durante o dia

N/A



RPrioridade da luz do dia

Período de espera ser definido ️+∞- Não.


[Informações sobre o produto]


Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 0


[Diagrama de fiação]


    Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 1

Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 2

Nota:O sensor está concebido para ligar apenas uma carga.Conectar mais de uma carga pode danificar o sensor.

SYNC:Quando um dos sensores detecta movimento, a porta SYNC do sensor produz um alto nível e transmite

Para outras máquinas do mesmo grupo, outras máquinas recebem este sinal de sincronização, que é equivalente a indução disparando em plena luz,e, em seguida, ajustar a engrenagem de acordo com cada código extrínseco para a operação


[Instruções de instalação]

  • Instalação de parafusos

Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 3 Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 4

  • Tamanho do corte

Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 5


[Configuração do interruptor DIP]


Função

Área de detecção

Tempo de retenção



DSensor de luz



DIP

1

2



3

4



5



Ⅰ

Ativado

Ativado

100%

Ativado

Ativado

5s

Ativado

30 lux

Ⅱ

Ativado

-

75%

Ativado

-

1 minuto

-

desativar

Ⅲ

-

Ativado

50%

-

Ativado

Cinco minutos.





Ⅳ

-

-

25%

-

-

Dez minutos.





Função

Período de espera



Nível de fraqueza de espera



DIP

6

7



8



Ⅰ

Ativado

Ativado

0s

Ativado

10%

Ⅱ

Ativado

-

1 minuto

-

30%

Ⅲ

-

Ativado

Dez minutos.





Ⅳ

-

-

+∞





[Faixa de detecção]


Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 6


[Remote Contro]Eu...

Sensor de movimento regulável com função SYNC, concha transparente, baixo lóbulo lateral para régua de LED 7


[Initialização]


Após a ligação, o sensor acende automaticamente a luz para 100% de brilho e desliga a luz em 10 segundos.


[Configuração padrão]


Sensibilidade: 100%, tempo de espera: 5 s, sensor de luz diurna: desativar, período de espera: 0 s, nível DIM de espera:10%


[Aviso de candidatura]


Eu...O sensor deve ser instalado por um eletricista profissional. Por favor, desligue a energia antes de instalar, cablagem, alterar a configuração do interruptor DIP.

Eu...A área de sensibilidade está relacionada com a velocidade de movimento dos objetos, o tamanho dos objetos em movimento, a altura de montagem, o ângulo de montagem, o ambiente de trabalho, os materiais refletores e etc.A área de detecção dada é o valor típico medido por testadores de 165 cm/65 kg num ambiente interno aberto.

Eu...A área de detecção do sensor de microondas quando instalado na parede será muito maior em comparação com quando instalado no teto.Por favor, reduza a sensibilidade ou contacte a nossa empresa para confirmar as configurações de utilização.Os limiares de luz diurna são medidos num dia ensolarado sem sombra e num estado de reflexão difusa da luz ambiente.Ambiente e clima diferentes causam valores de brilho diferentes que os sensores de luz diurna medem.

Eu...Os parâmetros dos sensores poderão ter de ser reconfigurados em diferentes ambientes de instalação, por favor consulte as seguintes instruções ou contacte o fabricante.

Eu...O sensor é para uso interno apenas. O efeito à prova d'água para uso externo ou semi-externo será afetado. Vento, chuva e objetos em movimento podem causar falso gatilho.

Eu...A altura de instalação do sensor não pode exceder 6 metros e a altura ideal é de 3 metros. A distância entre os dois sensores deve ser superior a 3 m.

Eu...Quando o sensor é instalado numa lâmpada metálica, numa superfície refletora metálica ou num pequeno ambiente fechado, o micro-ondas será refletido várias vezes e causará um falso disparo.Reduzir a sensibilidade do sensor ou contactar o fabricante para apoio técnico.

Eu...Por favor, certifique-se de que não existem sinais em movimento, tais como ventiladores, motores de CC, tubos de esgoto, saídas de ar, etc. em torno do sensor, caso contrário, o sensor pode causar um falso disparo.

Eu...Os microondas não podem penetrar no metal. Não coloque o produto numa lâmpada metálica fechada ou semi-fechada. Nem o metal nem o vidro podem cobrir o produto.

Eu...Para o novo ambiente de instalação, recomenda-se testar 5pcsamostras antes da instalação.
