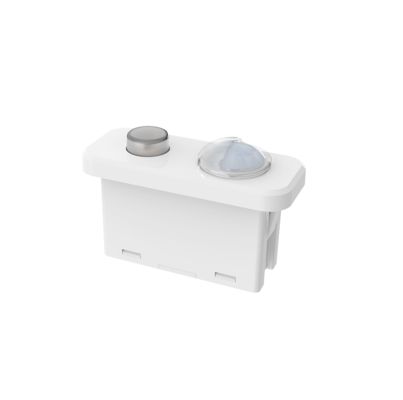

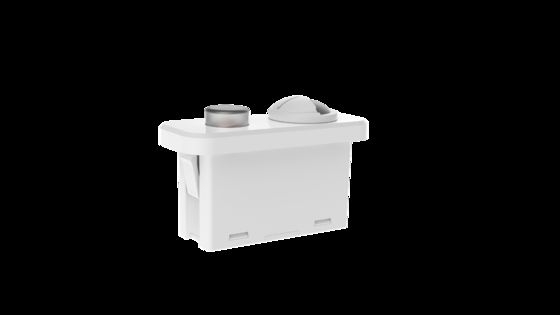

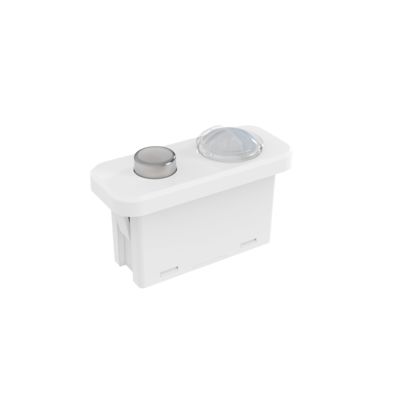

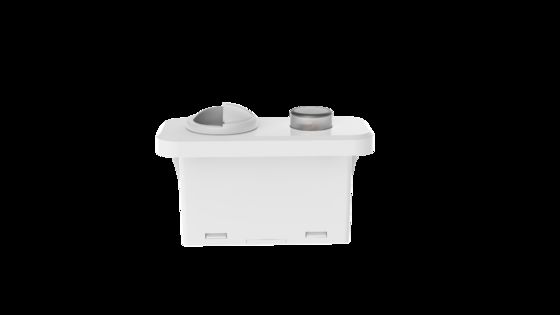

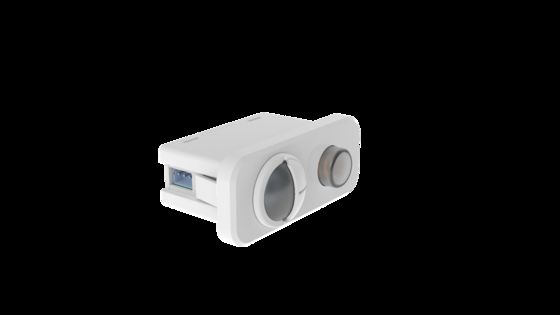

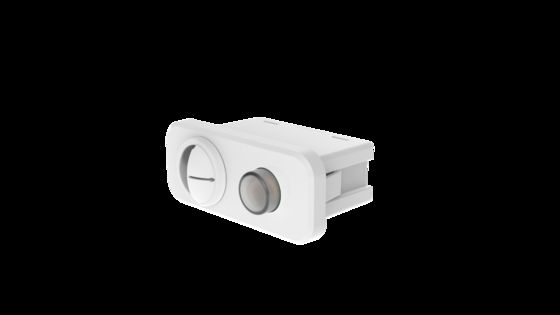

Sensor de Movimento PIR de Agrupamento Sem Fio 2.4G, Dimerização 0-10V, Instalação Zhaga book20 MC182D IR B

[Produto Características]

• Sensor de presença de instalação embutida, interface padrão zhaga20
• Adota tecnologia de detecção de movimento PIR, suporta altura máxima de instalação de 4m
• 5 anos de garantia do produto
• Função de sensor de movimento e luz diurna
• Aplicável para ambientes de escritório, salas de aula onde a detecção de movimento é necessária
• Agrupamento de rede sem fio 2.4G, sem necessidade de emparelhamento ou gateway.
• Saída de escurecimento 0-10V, função de escurecimento de 2 passos/3 passos.
• Todos os parâmetros do sensor podem ser definidos por controle remoto.

[Parâmetros]

[Descrição da função]

[Diagrama]

• Dimensão (unidade: mm)

• Função

• Fiação

• Instrução de instalação

[Detecção Alcance]

[Remoto]MH15

MH17

[Inicialização]

Após a energização, o sensor liga automaticamente a luz com 100% de brilho e auto-verifica por 45s-60s. Durante a inicialização, o sensor não consegue detectar movimento. Ele entra no modo de detecção após a inicialização, e durante esse período, a lâmpada mantém 100% de brilho.

[Configuração de Fábrica]

Sensibilidade: 100%, Tempo de permanência: 5s, Sensor de luz diurna: Desativado, Período de stand-by: 0s, Nível de escurecimento em stand-by: 10%

[Aviso de Aplicação]

• O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, fazer a fiação e alterar parâmetros.
• O sensor PIR não consegue penetrar em nenhum material, certifique-se de que não há obstáculos entre o sensor e pessoas/objetos em movimento.
• O sensor pode ter dificuldade em detectar pessoas se usarem roupas grossas no inverno frio.
• Sinais de calor serão considerados sinais de movimento para acionar o sensor. Evite direcionar o sensor para ar condicionado ou outra fonte de aquecimento.
• O sensor é apenas para uso interno. A luz solar externa pode afetar a detecção do sensor.
• Devido a melhorias contínuas, o conteúdo desta instrução pode ser alterado sem aviso prévio.
• O desempenho de escurecimento pode ser diferente ao trabalhar com diferentes drivers 0-10V.
• O limiar de luz diurna é medido em um ambiente ensolarado sem sombra e reflexão difusa da luz ambiente. O nível de lux ambiente pode ser diferente em diferentes ambientes, clima, época do dia e estação.
• A distância de detecção está relacionada à altura das pessoas, altura de montagem, ângulo de montagem, temperatura do ambiente de trabalho e etc. Quando a temperatura ambiente se aproxima da faixa de temperatura do corpo humano (36℃~37℃/96.8~98.6℉), a detecção de movimento PIR enfraquecerá significativamente ou não responderá. Quando a temperatura ambiente ou a temperatura da bandeja de LED for superior a 55℃/131℉, pode ocorrer acionamento falso, tente reduzir a sensibilidade de detecção para melhorar. Se o acionamento falso persistir, o sensor PIR não será adequado para uso no espaço.
• A área de detecção fornecida é um valor típico medido por testadores com 165cm de altura em um ambiente interno aberto.
• Este produto deve ser usado com fonte de alimentação DC com tensão estabilizada e baixo fator de ripple (fator de ripple inferior a 100mV; corrente de carga superior a 25mA).Ao instalar em um novo ambiente, instale e teste pelo menos 5 unidades do produto primeiro antes da instalação em massa.
• PIR é um sensor infravermelho piroelétrico que detecta mudanças nos raios infravermelhos. Preste atenção às seguintes questões durante o uso real, como: detecção de fontes de calor diferentes do corpo humano, a temperatura da fonte de calor não muda ou a fonte de calor não se move, e outros fatores ambientais relacionados e violações do princípio de aplicação do PIR impactam.
• Ao detectar fontes de calor diferentes do corpo humano devido aos seguintes fenômenos, o PIR pode ser acionado falsamente.
•       1. Quando pequenos animais entram na área de detecção

      2. Quando raios infravermelhos distantes da luz solar, faróis de carro, lâmpadas incandescentes, etc. são expostos diretamente ao sensor

      3. Quando a temperatura na área de detecção muda drasticamente devido a ar quente, ar frio de equipamentos de estufa fria, vapor de água de umidificadores, etc.

Ao detectar fontes de calor devido aos seguintes fenômenos, o PIR pode não disparar

•      1. Quando existem substâncias como vidro e acrílico que bloqueiam a transmissão de raios infravermelhos distantes entre o sensor e o objeto de detecção.

     2. A fonte de calor dentro da área de detecção mal se move ou se move em alta velocidade.
