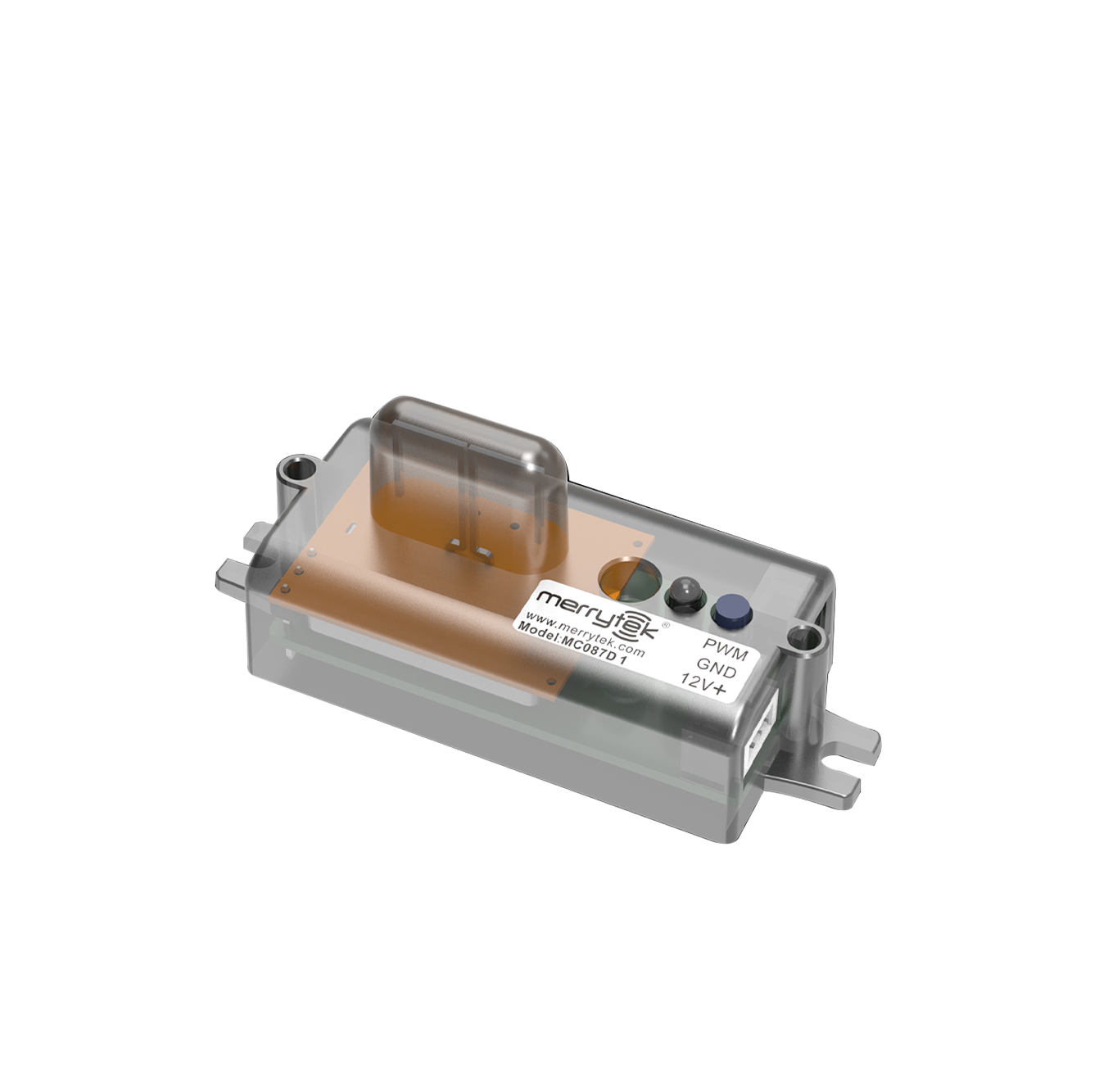

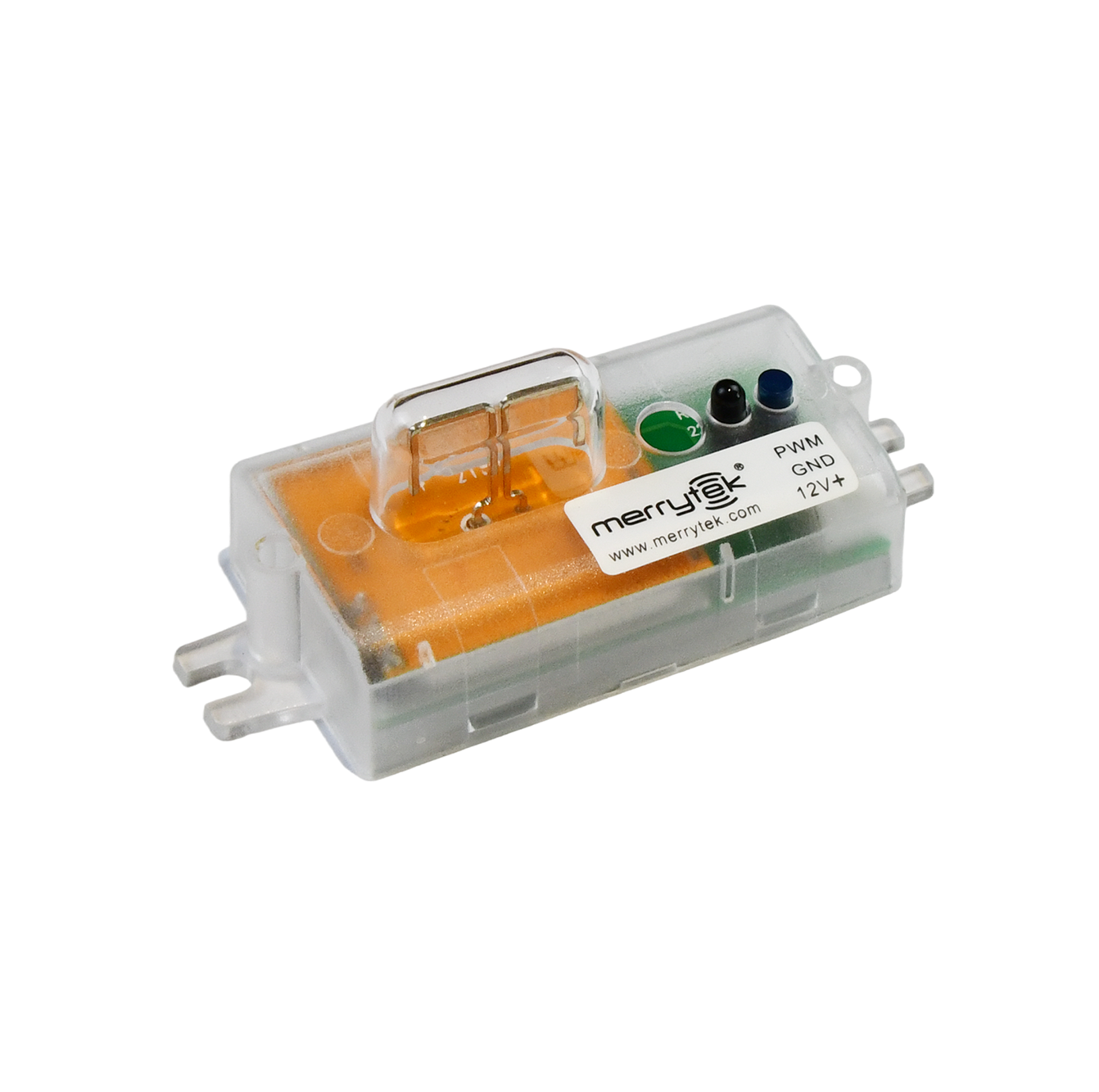

Sensor de atenuação PWM de 12 Vdc, função de prioridade de luz diurna, com configuração de interruptor DIP

• Adota antena de micro-ondas de alto ganho patenteada da Merrytek, melhor adaptabilidade ao ambiente metálico. Tamanho de corte menor, lote de acordo com a certificação RED.
• Módulo de micro-ondas e sensor de luz do dia integrados. Entrada de 12V DC e saída de sinal de escurecimento PWM.
• Tamanho de corte: 10mmx40mm. Adequado para a maioria das luzes lineares.
• Todos os parâmetros podem ser definidos por chaves dip.
• 5 anos de garantia

1. Função Liga/Desliga (período de espera definido como "0"s)

2. Função de escurecimento em 2 etapas (período de espera definido como "+∞")

3. Função de escurecimento em 3 etapas (período de espera definido como "10S/1min/3min/5min/10min/30min")

4. Prioridade de Luz do Dia (Sensor de Luz do Dia definido como "30lux/50lux/100lux" e defina o Período de Espera como "+∞", outros parâmetros do sensor podem ser definidos de acordo com as necessidades reais)


Após ligar, o sensor liga automaticamente a luz com 100% de brilho. Após 10 segundos, ele diminui o brilho. Durante a inicialização, o sensor não consegue detectar movimento.

Área de detecção: 100%, Tempo de espera: 5S, Período de espera: 0S, Nível de escurecimento em espera: 10%, Sensor de luz do dia: Desativado

1. O sensor deve ser instalado por um eletricista profissional. Desligue a energia antes de instalar, conectar ou alterar os parâmetros.
2. Micro-ondas não podem penetrar no metal. Não coloque o produto em uma lâmpada de metal fechada ou em uma lâmpada de metal semi-fechada e metal ou vidro não são permitidos para cobrir acima do produto. Se a antena precisar passar pela placa de metal, certifique-se de que a parte superior do sensor esteja próxima da placa de metal.
3. A distância entre quaisquer sensores indutivos deve ser maior que 2 metros. Mantenha o sensor longe de interruptores, roteadores e outros dispositivos sem fio para evitar interferência de rádio, mais de 1,5 metros. A superfície da antena do módulo de micro-ondas não deve estar diretamente voltada para a entrada AC e saída DC para evitar que sinais de baixa ou alta frequência afetem a operação normal da antena do sensor de micro-ondas.
4. Sinais de vibração serão considerados como sinais de movimento para acionar o sensor. Evite usar objetos que vibrem por um longo tempo ao redor do sensor, como equipamentos de metal grandes, tubos, saídas de ar condicionado, saídas de exaustão, portas de máquinas de exaustão de fumaça, ventiladores vibratórios, etc. Animais de estimação na área de detecção podem acionar a detecção.
5. O sensor é apenas para uso interno. O efeito à prova d'água para uso externo será afetado. Vento, chuva e objetos em movimento ao redor causarão disparos falsos. Quando o sensor é instalado em uma lâmpada de metal, superfície refletora de metal ou um ambiente fechado estreito, o micro-ondas será refletido repetidamente e causará disparos falsos. Por favor, reduza a sensibilidade ou entre em contato com o fabricante para obter suporte técnico.
6. Este sensor é adequado para montagem no teto. Se a montagem na parede, a distância de detecção por micro-ondas aumentará muito, o que pode levar ao fenômeno de o micro-ondas passar pela parede ou não desligar a lâmpada. Por favor, ajuste a sensibilidade em 50%. Se 50% não puder ser usado, evite a instalação na parede ou entre em contato com o fabricante para fornecer suporte técnico.
7. Devido à melhoria contínua, o conteúdo desta instrução pode ser alterado sem aviso prévio.
8. Diferentes drivers PWM, diferentes brilhos baixos. O limite de luz do dia é medido em um ambiente ensolarado sem sombra e reflexão difusa da luz ambiente. O nível de lux ambiente pode ser diferente em diferentes ambientes, clima, tempo do dia e estação.
9. A distância de sensibilidade está relacionada à velocidade de movimento dos objetos, tamanho dos objetos em movimento, altura de montagem, ângulo de montagem, ambiente de trabalho, materiais refletores, etc.
10. A área de detecção fornecida é um valor típico que foi medido por testadores de 165 cm de altura em um ambiente interno aberto.
11. Este produto deve ser usado com uma fonte de alimentação DC estabilizada por tensão, cuja tensão de entrada seja estável e o fator de ondulação seja baixo (fator de ondulação inferior a 100mV; corrente de carga superior a 25mA).
12. Ao instalar em um novo ambiente, instale e teste pelo menos 5 produtos primeiro antes da instalação em massa.
