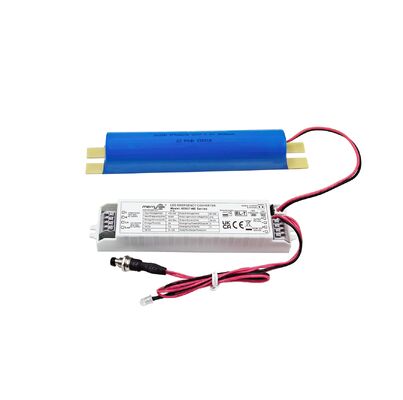

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia

  • 5W LED Emergency Pack with 3 hours duration and manual test button for 5 years warranty
Lugar de origem China
Marca Merrytek
Certificação CE, UKCA, UN38.3, MSDS
Número do modelo KE027-05AM180HE
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou Western Union
Habilidade da fonte 10,000pcs por mês

Contacte-me para amostras e cupons grátis.

WhatsApp:0086 18588475571

WECHAT: 0086 18588475571

Skype: sales10@aixton.com

Se você tem algum interesse, nós fornecemos a ajuda online de 24 horas.

x
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Poder de emergência 5W (pode ser personalizado)
Tempo de emergência 180min (pode ser personalizado) Garantia 5 anos
Tensão de saída de carga 80-200Vdc temperatura de trabalho 0 ℃ ~ 50 ℃
Classificação IP IP20 Tipo de Bateria LifePO4 6.4V 3600mAh
Deixe um recado
Descrição de produto

Pack de emergência LED de 5W com duração de 3 horas e botão de teste manual para garantia de 5 anos





1. Descrição



1) Fonte de alimentação de emergência LED com saída de potência constante e ampla faixa de tensão de saída.
2) Comutação do relé de entrada.
3) Alta segurança, alto desempenho, bateria LifePO4 de longa vida útil.
4) Com gerenciamento de bateria.

5) Teste manual e seleção de teste automático.





2. Parâmetros

Parte de Carga

KE027

02AM180HE

03AM180HE

04AM180HE

05AM180HE

Tensão de entrada nominal

220-240Vac  50Hz/60Hz

Corrente de entrada nominal

0,06A Máx. @230Vac

Corrente de irrupção de entrada

10A(Twidth=100us 50% Ipeak )@230Vac(Partida a frio com carga total)

Fator de potência

≥0,5@230Vac

Potência de entrada

<4W@230Vac

Corrente de carregamento da bateria

250mA

250mA

350mA

350mA

Tempo de carregamento da bateria

24 horas Máx.

Parte de Emergência

Modo de operação

Modo de emergência

Tipo de carga

LED

Potência de emergência

2W

2,5W

4W

5W

Tempo de emergência

3 horas

Corrente de saída da carga

25-10mA

31-12mA

50-20mA

65-25mA

Tensão de saída da carga

80-200Vdc

Bateria

LifePO4 (A capacidade da bateria atende ao tempo de emergência a 25℃)

6,4V 1,8Ah

6,4V 1,8Ah

6,4V 3,6Ah

6,4V 3,6Ah

Garantia da bateria

Garantia 5 anos @5~60℃.

Requisitos Excepcionais do Driver

Corrente de surto

8A

Corrente de entrada

3A Máx.

Corrente de saída

2A Máx.

Indicação LED
(Teste manual)

Carregando

Luz verde

Falha

Luz verde apagada

Teste da Função de Emergência

Teste manual

Padrão

Teste automático

Ajustável

Teste Automático

Falha/teste / Status

Motivo

Status do Indicador de Carga

A bateria está totalmente carregada e operacional

Uso diário padrão




verde contínuo

Carregamento da Bateria

Carga Inicial/Recarga da Bateria





Verde piscando 1 segundo ligado 1 segundo desligado

Teste Automático 3 Horas (a cada 12 meses)

Autoteste periódico





Verde piscando 3 segundos ligado 1 segundo desligado

Teste Automático 5 Min (a cada 30 dias)

Autoteste periódico





Verde piscando 3 segundos ligado 3 segundos desligado

Falha no teste de duração

Teste automático falhou





Vermelho piscando 0,5 segundo ligado 0,5 segundo desligado

Falha do LED

Não conectado ou danificado/com defeito








Vermelho piscando 2 segundos ligado – 2 segundos desligado

Bateria desconectada/com defeito

Não conectado ou danificado/com defeito




vermelho contínuo

Proteção de emergência

Proteção contra sobrecarga/descarga profunda da bateria

Sim

Proteção contra sobretensão de saída

Sim

Proteção contra sobrecarga de saída

Sim

Proteção contra curto-circuito de saída

Sim

Operacional

Ambiente

Temperatura/umidade de operação

0℃…+50℃,umidade:20%-75%(sem condensação)

Temperatura/umidade de armazenamento

-5℃-35℃

Temperatura Máx. da Caixa (Tc)

75℃

Segurança

& EMC



Tensão suportável

3000Vac 5mA 60s (Entrada “L N” – saída “SEC+ SEC-)

Padrão de segurança

EN61347-1, 60598-2-22, 61347-2-7, 62034

Padrão EMC

EN55015, EN61000-3-2, EN61000-3-3

Padrão da bateria

UN38.3

Requisitos de proteção ambiental

Em conformidade com RoHS

Certificação

CE

Outros

Entrada/saída(terminal/fiação) especificação

Terminal de pressão, fio diâmetro: 0,5- 0,75 mm2

Classificação IP

IP20

Tipo de proteção

Classe 2

Tipo de instalação

Instalação embutida

Dimensão de instalação

146*30*22,5mm

Requisito de embalagem

Caixa branca+Manual de instruções+separador+caixa de cartão externa(K=A)

Peso

75g (driver)

Vida útil

5 anos @Ta

Observações:

Todos os parâmetros são testados na tensão de entrada 230VAC, temperatura ambiente 25℃, salvo especificação em contrário.

3. Dimensão (Unidade: mm)

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 0

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 1

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 2

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 3





4. Diagrama de fiação



Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 4

OU

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 5

5. Interruptor de teste manual e autoteste

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 6

6. Preparação do fio

Kit de Emergência LED 5W com duração de 3 horas e botão de teste manual para 5 anos de garantia 7

  • Tipo de fio sólido ou trançado: 0,5 -0,75 mm2
  • Para acessar ou remover os fios dos terminais, use uma chave de fenda para pressionar os botões para baixo



7. Instruções de teste manual e operação

1) Antes da instalação, defina o pino curto: Teste manual.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N ligado, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência ficará verde, a fonte de alimentação de emergência estará carregando normalmente. Desligue o interruptor S1 e a lâmpada de carga se apaga.

4) Simulação de emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (INTERRUPTOR DE TESTE), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (INTERRUPTOR DE TESTE), em seguida, a lâmpada é alimentada pelo driver de LED e a luz indicadora acenderá.



8. Teste automático & Instruções de operação

1) Antes da instalação, defina o pino aberto para o teste automático.

2) Conecte o fio de acordo com o diagrama de fiação.

3) L, N ligado, inicie o relógio e autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo.



9. Aviso de aplicação da bateria

1) A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso.

2) Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconsumo da placa de circuito.

3) Por favor, mantenha a bateria longe da fonte de calor ao instalá-la e usá-la, e só permita que ela seja usada em uma determinada faixa de temperatura de trabalho.

4) A bateria deve ser armazenada em um ambiente fresco e seco.

5) Após um longo tempo de armazenamento, a bateria é ciclada a cada 12 meses, conforme necessário.

6) A energia CA está desligada e o relógio dura 7 dias. Ligue e reajuste o tempo. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo.
