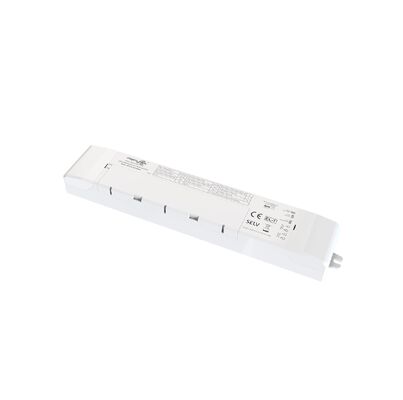

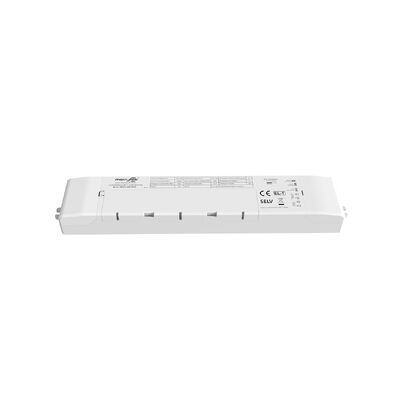

Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos

  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
  • 3W Standard and Self Test emergency packs with 3 hours duration and 5 years warranty
Lugar de origem China
Marca Merrytek
Certificação CE, UKCA, UN38.3, MSDS
Número do modelo KE036-03AM180HB
Quantidade de ordem mínima 100
Preço Negociável
Detalhes da embalagem Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio
Tempo de entrega 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3
Termos de pagamento T/T ou Western Union
Habilidade da fonte 10,000pcs por mês
Detalhes do produto
Tensão de entrada nominal 220-240Vac 50Hz /60Hz Poder de emergência 3W (pode ser personalizado)
Tempo de emergência 180min (pode ser personalizado) Garantia 5 anos
Tensão de saída de carga 10 a 60 Vdc temperatura de trabalho 0 ℃ ~ 50 ℃
Classificação IP IP20 Tipo de Bateria LifePO4 6.4V 1800mAh
Destacar

Condutor de emergência LED de 3 W

,

Kit de emergência autoteste

,

Driver de emergência com garantia de 5 anos
Deixe um recado
Descrição de produto
Packs de Emergência Padrão e Autoteste de 3W com Duração de 3 Horas e 5 Anos de Garantia
Visão Geral do Produto

Fonte de alimentação de emergência LED com saída de potência constante, com recursos de segurança abrangentes e tecnologia de bateria LiFePO4 de longa duração.

  • Ampla faixa de tensão de saída para aplicações versáteis
  • Comutação de relé de entrada para operação confiável
  • Bateria LiFePO4 de alta segurança e alto desempenho com vida útil prolongada
  • Sistema de gerenciamento de bateria integrado
  • Disponível em configurações de pack de emergência padrão e autoteste
Especificações Técnicas
Parâmetros de Carga
Nº do Modelo KE036-03AM180HB
Tensão de entrada nominal 220-240Vac 50Hz/60Hz
Corrente de entrada nominal 0,06A Máx. @230Vac
Corrente de irrupção de entrada 10A (Twidth=100us 50% Ipeak) @230Vac (Arranque a frio com carga total)
Fator de potência ≥0.5@230Vac
Potência de entrada <4W@230Vac
Corrente de carregamento da bateria 250mA Máx.
Tempo de carregamento da bateria 24 horas Máx.
Parâmetros de Emergência
Modo de operação Modo de emergência
Tipo de carga LED
Potência de emergência 2,5W
Tempo de emergência 3 horas
Corrente de saída da carga 250-40mA
Tensão de saída da carga 10-60Vdc
Bateria LiFePO4 6.4V 1.8Ah (a capacidade atende ao tempo de emergência a 25℃)
Garantia da bateria 5 anos @25℃
Requisitos do Driver
Corrente de surto 8A
Corrente de entrada 3A Máx.
Corrente de saída 2A Máx.
Indicação LED e Autoteste
Status/Condição Motivo Status do Indicador
Bateria totalmente carregada e operacional Uso diário padrão Verde contínuo
Carregamento da bateria Carga inicial/Recarga da bateria Verde intermitente 1 segundo ligado 1 segundo desligado
Autoteste 3 Horas (a cada 12 meses) Autoteste periódico Verde intermitente 3 segundos ligado 1 segundo desligado
Autoteste 5 Min (a cada 30 dias) Autoteste periódico Verde intermitente 3 segundos ligado 3 segundos desligado
Falha no teste de duração Teste automático falhou Vermelho intermitente 0,5 segundos ligado 0,5 segundos desligado
Falha no LED Não conectado ou danificado/com defeito Vermelho intermitente 2 segundos ligado - 2 segundos desligado
Bateria desconectada/com defeito Não conectado ou danificado/com defeito Vermelho contínuo
Recursos de Proteção
Proteção contra sobrecarga/descarga profunda da bateria Sim
Proteção contra sobretensão de saída Sim
Proteção contra sobrecarga de saída Sim
Proteção contra curto-circuito de saída Sim
Ambiente Operacional
Temperatura/umidade de operação 0℃…+50℃, umidade:20%-75% (sem condensação)
Temperatura/umidade de armazenamento -5℃-35℃
Temperatura Máx. da Caixa (Tc) 75℃
Segurança e Conformidade
Tensão suportável 3000Vac 5mA 60s (Entrada "L N" - saída "SEC+ SEC-")
Padrão de segurança EN61347-1, 60598-2-22, 61347-2-7, 62034
Padrão EMC EN55015, EN61000-3-2, EN61000-3-3
Padrão da bateria UN38.3
Proteção ambiental Conforme RoHS
Certificação CE
Especificações Físicas
Especificação do terminal de entrada/fiação Terminal de pressão, diâmetro do fio: 0,75- 2,5mm²
Especificação do terminal de saída/fiação Terminal de pressão, diâmetro do fio: 0,75- 1,5mm²
Classificação IP IP20
Tipo de proteção Classe II
Tipo de instalação Instalação independente
Dimensão de instalação 232×45×25mm
Requisito de embalagem Caixa branca + Manual de instruções + divisória + caixa externa (K=A)
Peso 208±5g
Vida útil 5 anos @Ta

Todos os parâmetros são testados na tensão de entrada de 230VAC, temperatura ambiente de 25℃, salvo especificação em contrário.

Dimensões do Produto
Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 0
Diagramas de Fiação
Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 1
Fig A: Conexão com driver de LED e módulo LED
Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 2
Fig B: Conexão direta com o módulo LED
Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 3
Fig C: Configuração de loop in & out com o módulo LED
Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 4
Fig D: Conexão alternativa com driver de LED e módulo LED
Configuração do Modo de Teste
Modo de Teste Configuração J1
Teste Automático Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 5
Teste Manual Kits de emergência Padrão 3W e Autoteste com duração de 3 horas e garantia de 5 anos 6
Instruções de Operação do Teste Manual
  1. Antes da instalação, defina o pino curto: Teste Manual
  2. Conecte o fio de acordo com o diagrama de fiação
  3. L, N ligado, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência fica verde, a fonte de alimentação de emergência está carregando normalmente. Desligue o interruptor S1; a lâmpada de carga apaga
  4. Simulação de Emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (TEST SWITCH), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (TEST SWITCH), em seguida, a lâmpada é alimentada pelo driver de LED, a luz indicadora acenderá
Instruções de Operação do Teste Automático
  1. Antes da instalação, defina o pino aberto: Teste Automático
  2. Conecte o fio de acordo com o diagrama de fiação. Remova o interruptor de teste no Driver de Emergência LED
  3. L, N ligado, inicie o relógio e autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo
Aviso de Aplicação da Bateria
  1. A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso
  2. Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconsumo da placa de circuito
  3. Mantenha a bateria longe da fonte de calor durante a instalação e o uso, e só pode ser usada em uma determinada faixa de temperatura de trabalho
  4. A bateria deve ser armazenada em um ambiente fresco e seco
  5. Após armazenamento a longo prazo, a bateria é ciclada a cada 6 meses, conforme necessário
  6. A energia CA está desligada e o relógio dura 7 dias. Ligue e reajuste o tempo. Para substituir a bateria, desligue a fonte de alimentação e reajuste o tempo
