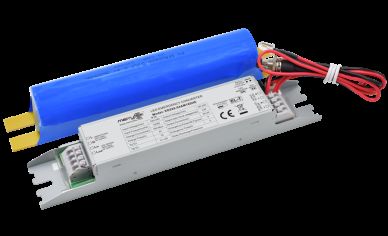

3W Standard e Self Test packs de emergência com 3 horas de duração e saída de 80-200Vdc
| Lugar de origem | China |
|---|---|
| Marca | Merrytek |
| Certificação | CE, UKCA, UN38.3,MSDS |
| Número do modelo | KE028-03AM180HE |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Embalado em sacos de bolhas, em primeiro lugar, e depois reforçado com cartão para embalagem exterio |
| Tempo de entrega | 1, amostra e pequeno pedido: dentro de 5 dias úteis após receber seu pagamento. 2, Ordem em massa: 3 |
| Termos de pagamento | T/T ou Western Union |
| Habilidade da fonte | 10,000pcs por mês |
Detalhes do produto
| Tensão de entrada nominal | 220-240Vac 50Hz /60Hz | Energia de Emergência | 3W (pode ser personalizado) |
|---|---|---|---|
| Tempo de emergência | 180min (pode ser personalizado) | Garantia | 5 anos (incluindo bateria) |
| Tensão de saída de carga | 80-200Vdc | temperatura de trabalho | 0℃~50℃ |
| Classificação IP | IP20 | Tipo de Bateria | LifePO4 6.4V 1800mAh |
| Destacar | Condutor de emergência LED de 3 W,Kit de emergência autoteste,Driver de emergência 80-200Vdc |
||
Descrição de produto
Pacotes de Emergência Padrão e Autoteste de 3W com Tempo de Duração de 3 Horas e Saída de 80-200Vdc
Visão Geral do Produto
Fonte de alimentação de emergência LED com saída de potência constante e ampla faixa de tensão de saída, com chaveamento de relé de entrada e tecnologia de bateria LiFePO4 de alto desempenho.
- Chaveamento de relé de entrada
- Bateria LiFePO4 de alta segurança, alto desempenho e longa vida útil
- Sistema de gerenciamento de bateria integrado
- Seleção de verificação manual e autoverificação
Parâmetros Técnicos
Especificações da Parte de Carga
| Parâmetro | KE028 | 02AM180HE | 03AM180HE | 04AM180HE | 05AM180HE |
|---|---|---|---|---|---|
| Tensão de entrada nominal | 220-240Vac 50Hz/60Hz | ||||
| Corrente de entrada nominal | 0.06A Máx. @230Vac | ||||
| Corrente de irrupção de entrada | 10A(Twidth=100us 50% Ipeak) @230Vac (Partida a frio com carga total) | ||||
| Fator de potência | ≥0.5@230Vac | ||||
| Potência de entrada | <4W@230Vac | ||||
| Corrente de carga da bateria | 200mA | 200mA | 350mA | 350mA | |
| Tempo de carga da bateria | 24 horas Máx. | ||||
Especificações da Parte de Emergência
| Parâmetro | Especificação |
|---|---|
| Modo de operação | Modo de emergência |
| Tipo de carga | LED |
| Potência de emergência | 2W | 2.5W | 4W | 5W |
| Tempo de emergência | 3 horas |
| Corrente de saída de carga | 25-10mA | 31-12mA | 50-20mA | 57-23mA |
| Tensão de saída de carga | 80-200Vdc |
Especificações da Bateria
| Parâmetro | Especificação |
|---|---|
| LiFePO4 (A capacidade da bateria atende ao tempo de emergência a 25℃) | 6.4V 1.8Ah | 6.4V 1.8Ah | 6.4V 3.6Ah | 6.4V 3.6Ah |
| Garantia da bateria | Garantia de 5 anos @5~60℃ |
Requisitos de Driver de Exceção
| Parâmetro | Especificação |
|---|---|
| Corrente de surto | 8A |
| Corrente de entrada | 3A Máx. |
| Corrente de saída | 2A Máx. |
Indicação LED (Teste Manual)
| Status | Indicador |
|---|---|
| Carregando | Luz verde |
| Falha | Luz verde apagada |
Teste de Função de Emergência
| Tipo de Teste | Configuração |
|---|---|
| Teste manual | Padrão |
| Teste automático | Configurável |
Indicadores de Teste Automático
| Falha/Teste/Status | Razão | Status do Indicador de Carga |
|---|---|---|
| A bateria está totalmente carregada e operacional | Uso diário padrão | Verde sólido |
| Carregamento da Bateria | Carga Inicial/Recarga da Bateria | Verde piscando 1 seg ligado 1 seg desligado |
| Teste Automático de 3 Horas (a cada 12 meses) | Autoteste periódico | Verde piscando 3 seg ligado 1 seg desligado |
| Teste Automático de 5 Min (a cada 30 dias) | Autoteste periódico | Verde piscando 3 seg ligado 3 seg desligado |
| Falha no teste de duração | Teste automático falhou | Vermelho piscando 0.5 seg ligado 0.5 seg desligado |
| Falha no LED | Não conectado ou danificado/defeituoso | Vermelho piscando 2 seg ligado - 2 seg desligado |
| Bateria Desconectada/Defeituosa | Não conectado ou danificado/defeituoso | Vermelho sólido |
Recursos de Proteção de Emergência
| Tipo de Proteção | Disponível |
|---|---|
| Proteção contra sobrecarga/descarga profunda da bateria | Sim |
| Proteção contra sobretensão de saída | Sim |
| Proteção contra sobrecarga de saída | Sim |
| Proteção contra curto-circuito de saída | Sim |
Ambiente de Operação
| Parâmetro | Especificação |
|---|---|
| Temperatura/umidade de operação | 0℃…+50℃, Umidade: 20%-75% (sem condensação) |
| Temperatura/umidade de armazenamento | -5℃-35℃ |
| Temp. Máx. da Caixa (Tc) | 75℃ |
Conformidade de Segurança e EMC
| Padrão/Parâmetro | Especificação |
|---|---|
| Tensão de suporte | 3000Vac 5mA 60s (Entrada "L N" - saída "SEC+ SEC-") |
| Padrão de segurança | EN61347-1, 60598-2-22, 61347-2-7, 62034 |
| Padrão EMC | EN55015, EN61000-3-2, EN61000-3-3 |
| Padrão de bateria | UN38.3 |
| Requisitos de proteção ambiental | Em conformidade com RoHS |
| Certificação | CE |
Especificações Físicas
| Parâmetro | Especificação |
|---|---|
| Especificação de entrada/saída (terminal/fiação) | Terminal de pressão, diâmetro do fio: 0.5-0.75mm² |
| Classificação IP | IP20 |
| Tipo de proteção | Classe 2 |
| Tipo de instalação | Instalação embutida |
| Dimensão de instalação | 146×30×22.5mm |
| Requisito de embalagem | Caixa branca + Manual de instruções + divisória + caixa externa (K=A) |
| Peso | 75g (driver) |
| Vida útil | 5 anos @Ta |
Dimensões
Diagrama de Dimensões do Kit de Conversão LED (Unidade: mm)
Diagramas de Dimensões da Bateria (Unidade: mm)
Fig. A
Fig. B
Fig. C
Fig. D
Diagramas de Fiação
Opção 1 do Diagrama de Fiação do Kit de Conversão LED
OU
Opção 2 do Diagrama de Fiação do Kit de Conversão LED
Troca de Configuração de Teste Manual e Automático
Preparação do Fio
- Tipo de fio sólido ou trançado: 0.5 - 0.75mm²
- Para acessar ou remover os fios dos terminais, use uma chave de fenda para pressionar os botões
Instruções de Teste e Operação Manual
- Antes da instalação, defina o pino curto: Teste Manual.
- Conecte o fio de acordo com o diagrama de fiação.
- L, N ligados, Ligue S1. Em seguida, a lâmpada de carga acende, a luz indicadora do driver de emergência fica verde, a fonte de alimentação de emergência está carregando normalmente. Desligue o Interruptor S1, e a lâmpada de carga se apaga.
- Simulação de Emergência: Ligue, a lâmpada de carga acende, pressione o interruptor (TEST SWITCH), em seguida, mude para o modo de emergência, a luz indicadora do driver de emergência será apagada. Solte o interruptor (TEST SWITCH), então a lâmpada é alimentada pelo driver LED, e a luz indicadora acenderá.
Instruções de Teste e Operação Automática
- Antes da instalação, defina o pino aberto: Teste Automático.
- Conecte o fio de acordo com o diagrama de fiação. Remova o interruptor de teste do Driver de Emergência LED.
- L, N ligados, inicie o relógio e o autoteste periódico. Para substituir a bateria, desligue a fonte de alimentação e redefina o relógio.
Aviso de Aplicação da Bateria
- A bateria deve ser recarregada e descarregada semestralmente em condições normais de uso.
- Não conecte ao circuito quando a bateria não estiver em uso para evitar a descarga excessiva da bateria devido ao autoconsumo da placa de circuito.
- Por favor, mantenha a bateria longe da fonte de calor durante a instalação e uso, e permita que seja usada apenas em uma determinada faixa de temperatura de trabalho.
- A bateria deve ser armazenada em um ambiente fresco e seco.
- Após armazenamento prolongado, a bateria é ciclada a cada 12 meses, conforme necessário.
- A energia AC é desligada e o relógio dura 7 dias. Ligue e redefina o relógio. Para substituir a bateria, desligue a fonte de alimentação e redefina o relógio.
Nota: Todos os parâmetros são testados na tensão de entrada de 230Vac, temperatura ambiente de 25℃, a menos que especificado de outra forma.
