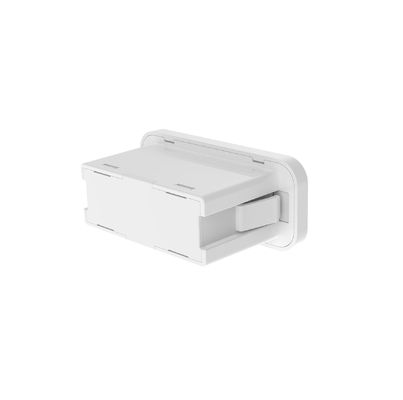

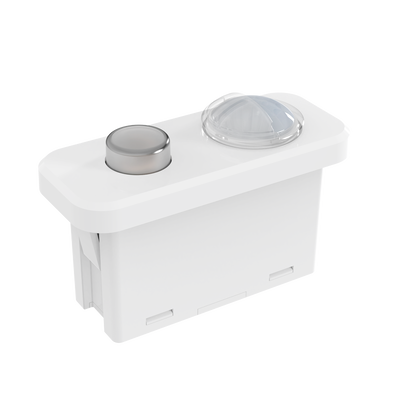

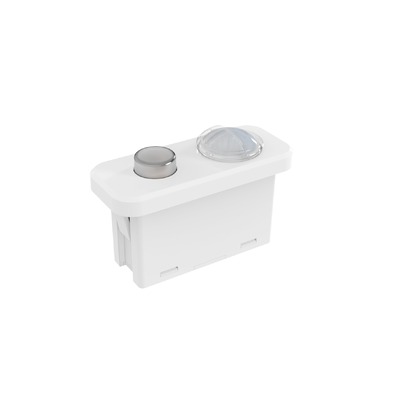

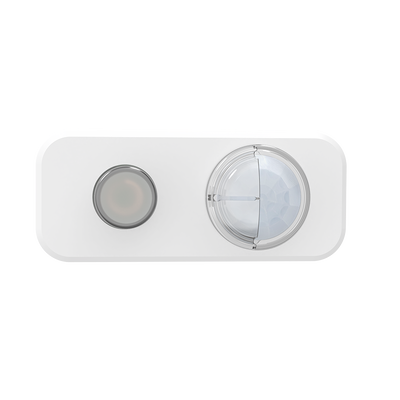

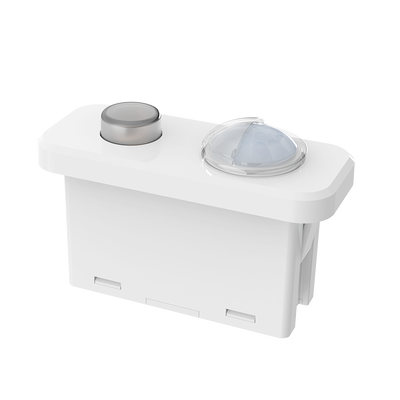

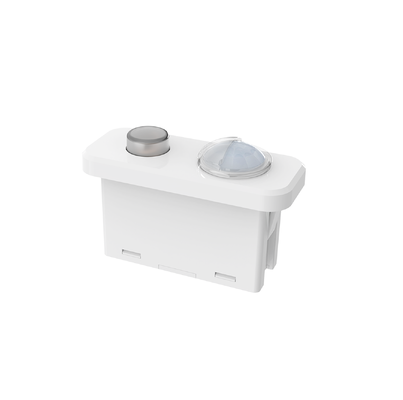

Sensor PIR Casambi Dali Bluetooth Network, Interface Zhaga Book20, Adequado para Uso em Escritórios MDA182D IR B1
| Lugar de origem | Shenzhen, China |
|---|---|
| Marca | Merrytek |
| Certificação | CE |
| Número do modelo | MDA182D IR B1 |
| Quantidade de ordem mínima | 100 |
| Preço | Negociável |
| Detalhes da embalagem | Armazém + Cartão ((K=A) |
| Tempo de entrega | 1, Amostra e pequena ordem: Dentro de 5 dias úteis após receber o seu pagamento ((quando em estoque) |
| Termos de pagamento | T/T |
| Habilidade da fonte | 10000/por mês |
Detalhes do produto
| Tensão nominal | 12 ± 1VDC | Corrente operacional | 35 ± 5mA |
|---|---|---|---|
| Tensão da ondulação | <100mvp-p | Sinal de saída | Escurecimento DALI |
| Modo de detecção | Detecção PIR | Altura de instalação | Típico 3m (4m máx.) |
| Classificação IP | IP20 | Vida | Garantia de 5 anos @TA (interna) |
| Destacar | Sensor de movimento Casambi Dali Bluetooth,Zhaga Book20 sensor PIR,detetor de movimento sem fio de escritório |
||
Descrição de produto
Sensor PIR Bluetooth Casambi Dali
Sensor PIR Dimmable Zhaga Book20 Interface, Dali2 & D4i Certificado com Conectividade Bluetooth
Visão Geral do Produto
Sensor PIR profissional com capacidades de colheita de luz diurna, projetado para ambientes de escritório modernos com integração de rede Bluetooth Casambi.
Principais Características
- Interface Zhaga Book20 padrão internacional para fácil instalação
- Altura máxima de instalação de 4 metros
- Garantia de 5 anos para desempenho confiável
- Ideal para escritórios abertos e espaços de escritório individuais
- Detecção de movimento PIR com funcionalidade de sensor de luz diurna
- Módulo Bluetooth Casambi integrado com controle por aplicativo
- Emite sinais de escurecimento DALI para controle de iluminação inteligente
Especificações Técnicas
| Parâmetros de Entrada | |
|---|---|
| Tensão Nominal | 12±1VDC |
| Corrente de Operação | 35±5mA |
| Tensão de Ripple | <100mVp-p |
| Parâmetros de Saída | |
| Sinal de Saída | Escurecimento DALI |
| Parâmetros do Sensor | |
| Modo de Detecção | Detecção PIR |
| Área de Detecção | Configurável pelo Aplicativo Casambi |
| Tempo de Retenção | Configurável pelo Aplicativo Casambi |
| Sensor de Luz Diurna | Configurável pelo Aplicativo Casambi |
| Prioridade de Luz Diurna | Configurável pelo Aplicativo Casambi |
| Nível de Escurecimento | Configurável pelo Aplicativo Casambi |
| Faixa de Detecção | Instalação no teto a 3m de altura: Raio ≥2.5m |
| Altura de Instalação | Típico 3m (Máximo 4m) |
| Parâmetros Sem Fio | |
| Módulo BLE | Bluetooth Casambi |
| Frequência de Trabalho | 2.402-2.480GHz |
| Potência de Transmissão | +7dBm (máx) |
| Distância de Transmissão | Ponto a ponto 25m Máximo |
| Especificações Ambientais | |
| Temperatura de Trabalho | -20°C a +55°C |
| Temperatura de Armazenamento | -40°C a +80°C, Umidade ≤85% (sem condensação) |
| Certificações e Padrões | |
| Certificações | CE, RoHS 2.0, Conformidade REACH |
| Classificação IP | IP20 |
| Especificações Físicas | |
| Fiação | Terminal PH2.0 de 2 pinos |
| Instalação | Padrão Zhaga Book20 |
| Peso Líquido | 15.8±3g |
| Vida Útil | Garantia de 5 anos (uso interno) |
Capacidades de Função
| Função | Configuração |
|---|---|
| Função LIGAR/DESLIGAR | Configuração do Aplicativo Casambi |
| Função de Escurecimento de 2 etapas | Configuração do Aplicativo Casambi |
| Função de Escurecimento de 3 etapas | Configuração do Aplicativo Casambi |
| Colheita de Luz Diurna | Configuração do Aplicativo Casambi |
| Prioridade de Luz Diurna | Configuração do Aplicativo Casambi |
| Função de Rede | Configuração do Aplicativo Casambi |
Dimensões do Produto e Instalação
Diagramas de dimensão e especificações de corte:
Diagrama funcional:
Diagrama de fiação:
Instruções de instalação:
Inicialização e Configurações Padrão
Após ligar a energia, o sensor requer um tempo de aquecimento de 45-60 segundos antes de iniciar a operação.
Configuração padrão: Sensibilidade: 100%, Tempo de retenção: 5s, Sensor de luz diurna: Desativado, Período de espera: 0s, Nível de escurecimento em espera: 10%
Diretrizes de Aplicação
Notas Importantes de Instalação:
- Instalação por eletricista profissional necessária - desligue a energia antes da instalação
- Sensores PIR não podem penetrar materiais - garanta linha de visão clara para a área de detecção
- Sensibilidade de detecção reduzida em condições frias com roupas grossas
- Evite direcionar o sensor para fontes de calor (ar condicionado, aquecedores)
- Apenas para uso interno - luz solar externa afeta a precisão da detecção
- Teste com no mínimo 5 unidades antes da instalação em massa em novos ambientes
- Requer fonte de alimentação DC estável com baixo fator de ripple (<100mV)
Considerações sobre o Desempenho da Detecção:
- A distância de detecção varia com a altura, posição de montagem e temperatura ambiente
- Sensibilidade reduzida quando a temperatura ambiente se aproxima da temperatura corporal humana (36°C-37°C)
- Possível disparo falso quando a temperatura ambiente/bandeja de LED excede 55°C
- As medições do limiar de luz diurna variam com o ambiente, clima e hora do dia
Cenários Potenciais de Disparo Falso:
- Pequenos animais entrando na faixa de detecção
- Exposição direta a raios infravermelhos distantes da luz solar, faróis ou lâmpadas incandescentes
- Mudanças rápidas de temperatura de sistemas HVAC ou umidificadores
Cenários Potenciais de Não Disparo:
- Obstruções como vidro ou acrílico bloqueando a transmissão infravermelha
- Movimento mínimo ou movimento em altíssima velocidade de fontes de calor
Nota: As especificações do produto estão sujeitas a alterações devido à melhoria contínua. O desempenho de escurecimento pode variar com diferentes drivers DALI2.
